009188008020062

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Compression Contact,Non-Gendered 1mm 1 8 250nm 金 贴片安装
供应商型号: 581-009188008020062
供应商: Mouser
标准整包数: 1

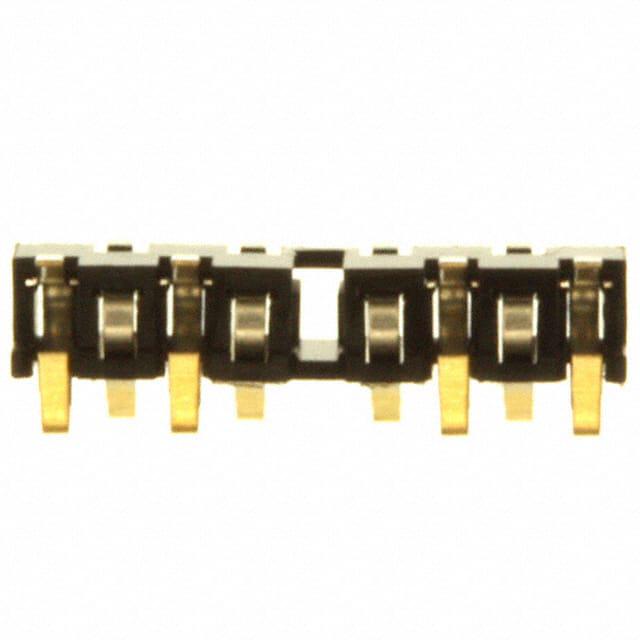

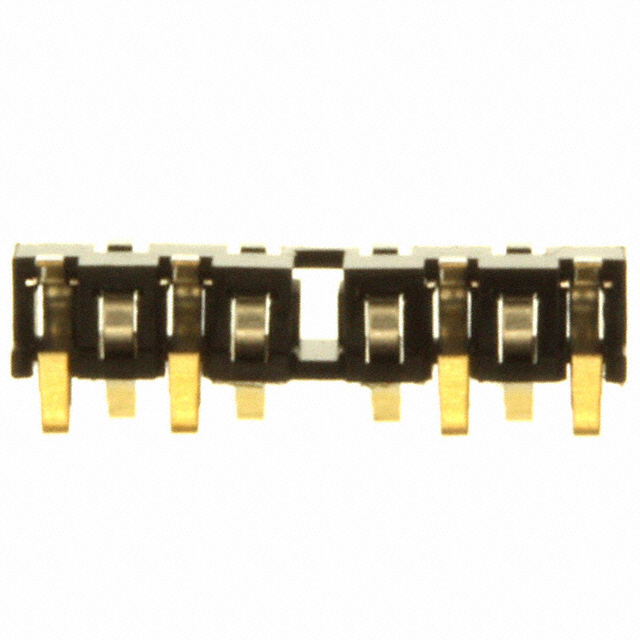

AVX 矩形连接器 - 弹簧式 009188008020062

009188008020062概述

    # CONNECT Staggered Stacker: BTB INTER (00-9188) 技术手册解析

    产品简介


    CONNECT Staggered Stacker (00-9188) 是一款由 SOLO系列生产的单件式连接器,用于低成本连接两块PCB板。该系列产品提供4、6、8种交错接触点设计,适用于1.1mm到2.1mm的不同堆叠高度。采用表面贴装技术(Surface Mount Technology, SMT),可广泛应用于电话、扫描仪、收音机、医疗诊断设备及安全设备等多个领域。

    技术参数


    | 参数 | 描述 |

    | 电流容量 | 1安培/触点 |
    | 电压容量 | 125伏特 |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘材料 | 高温塑料(UL94 HB, 黑色) |
    | 触点材料 | 铍铜 |
    | 镀层 | 镍下镀金,触头选择性镀金,尾部纯锡 |
    | 寿命 | 50次循环 |
    | 尺寸与规格 | 见表格中详细尺寸信息 |

    产品特点和优势


    - 单件式设计无需配对组件,使得装配更加简单,降低了组装时间。
    - 只需采购一个零件并存储,减少了库存管理的成本。
    - 独特的触点设计允许非平行对接,有助于减少系统内的公差累积。

    应用案例和使用建议


    此连接器适用于多种场合,例如手机、扫描仪、收音机等设备中,可以满足特定的设计需求。在实际应用中,建议结合具体的应用场景来确定合适的堆叠高度和方式数。考虑到耐用性和可靠性,建议定期检查连接器状态以确保长期稳定的工作。

    兼容性和支持


    该产品与其他标准PCB设计兼容,适用于大多数常见的组装工艺。制造商提供了详细的规格说明和技术支持,以帮助客户顺利进行产品集成和测试。

    常见问题与解决方案


    - 问题:连接器装配过程中出现故障
    - 解决方法:请参考制造商提供的安装指南,并确保所有部件正确安装和焊接。
    - 问题:连接器寿命短
    - 解决方法:建议按照制造商推荐的使用条件进行操作,避免超出其额定电流和温度范围。
    - 问题:连接不稳定
    - 解决方法:检查PCB的焊接质量,确保焊点牢固且没有冷焊现象。

    总结和推荐


    总体来看,CONNECT Staggered Stacker (00-9188) 是一款成本效益高、设计灵活的连接器产品,适合于各种工业和消费电子应用。其易于组装和稳定的性能使其在市场上具有较强的竞争力。因此,强烈推荐在需要连接两块PCB板的应用场景中使用该产品。

009188008020062参数

参数 值
触头镀层 金
触头数量 8
触头镀层厚度 250nm
类型 Compression Contact,Non-Gendered
间距 1mm
材料 -
排数 1
安装方式 贴片安装
零件状态 在售
包装方式 卷带装

009188008020062厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

009188008020062数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009188008020062 009188008020062数据手册

009188008020062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 1.265 ¥ 10.6893
25+ $ 1.1259 ¥ 9.0998
100+ $ 1.0066 ¥ 8.5054
250+ $ 0.9439 ¥ 7.9761
500+ $ 0.8986 ¥ 7.5928
1000+ $ 0.8543 ¥ 7.2187
2000+ $ 0.7119 ¥ 6.0156
4000+ $ 0.6668 ¥ 5.634
库存: 9436
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
