009155005002016

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 2.5mm 1 5 380nm 金 贴片安装
供应商型号: 478-4678-2-ND
供应商: Digi-Key
标准整包数: 1000

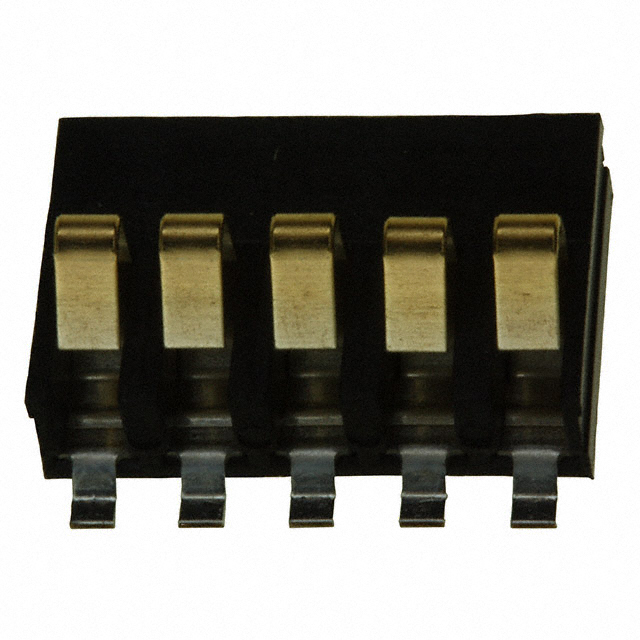

AVX 矩形连接器 - 弹簧式 009155005002016

009155005002016概述


    产品简介




    AVX 9155系列标准电池连接器是一种专门设计用于移动设备的特种连接器。该系列产品具有多种触点位置(3、4、5个),并采用2.5mm的节距设计。这类连接器具备多种独特的功能和优势,适用于手机、PDA、医疗设备、专业移动无线电(PMR)及工业设备等领域。


    技术参数




    - 节距: 2.5mm
    - 触点位置: 3、4、5
    - 额定电流: 3A
    - 电压等级: 125VAC
    - 操作温度范围: -40°C 至 +125°C
    - 绝缘材料: 玻璃填充尼龙46,UL94 V-O
    - 接触材料: 铍铜
    - 镀层: 金镍复合镀层
    - 耐用性: 5000次循环
    - 包装数量: 1000个/卷
    - 包装长度: 前导500mm,尾部500mm


    产品特点和优势




    - 高度定制化: 可以根据具体需求进行个性化定制,提供不同高度的接触鼻部,以适应不同的机械设计。
    - 高可靠性: 经过5000次插拔测试,保证长期使用下的稳定性能。
    - 易于集成: 提供自动拣放用的带状和卷状包装,便于集成到自动化生产线。
    - 兼容性强: 可配备附加固定支架,增强与PCB板的连接强度。
    - 环保认证: 符合RoHS标准。


    应用案例和使用建议




    应用案例

    - 手机: 确保电池与手机主板的可靠连接。
    - PDA: 支持便携设备内部各模块的高效连接。
    - 医疗设备: 在严格的环境中保持稳定连接。
    - 工业设备: 满足严苛的工作条件和环境要求。

    使用建议

    - 根据具体应用场景选择合适的触点位置和高度。
    - 考虑到机械设计需求,适当调整接触垫片的长度。
    - 使用过程中应定期检查连接状态,确保无松动现象。


    兼容性和支持



    - 兼容性: 与广泛使用的PCB设计兼容。
    - 支持: AVX公司提供详细的产品规格和技术支持,可在www.avx.com获取更多帮助。


    常见问题与解决方案



    1. 问题: 连接器无法正常插入?
    - 解决办法: 检查接触垫片的尺寸和接触力,确保正确匹配。
    2. 问题: 插拔次数不足5000次?
    - 解决办法: 确认连接器的使用环境,避免在超出温度范围的环境下使用。
    3. 问题: 接触不良?
    - 解决办法: 检查是否有异物或灰尘堵塞,及时清理。


    总结和推荐



    AVX 9155系列标准电池连接器凭借其高可靠性、灵活定制能力和广泛的适用性,在多种移动设备和工业设备中表现出色。建议在选择时充分考虑其应用环境和机械设计需求,以确保最佳的使用效果。如果您正在寻找一种高性能且稳定的电池连接解决方案,这款产品无疑是一个理想的选择。

009155005002016参数

参数
类型 Battery Contact
间距 2.5mm
材料 -
排数 1
触头镀层
触头数量 5
触头镀层厚度 380nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155005002016厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155005002016数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155005002016 009155005002016数据手册

009155005002016封装设计

查看详情并下载
Symbol
Footprint
3D Model
