009188006020062

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Compression Contact,Non-Gendered 1mm 1 6 250nm 金 贴片安装 7.2mm(长度)*3mm(高度)
供应商型号: 581-009188006020062
供应商: Mouser
标准整包数: 1

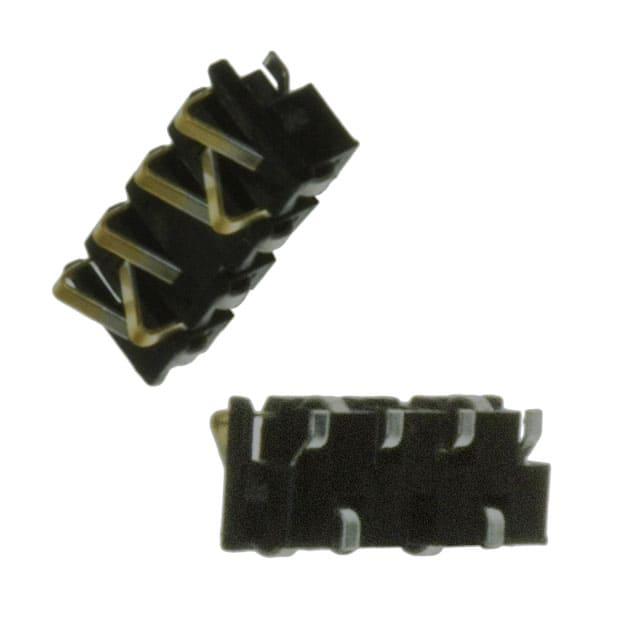

AVX 矩形连接器 - 弹簧式 009188006020062

009188006020062概述

    SOLO系列9188电子元器件产品技术手册解读

    1. 产品简介


    SOLO系列9188是一款用于PCB板连接的一体化电子元器件,专为高效、低成本的电路连接设计。其主要作用是通过表面贴装技术(SMT)将两个PCB板直接连接起来,适用于堆叠高度在1.1mm到2.1mm范围内的应用需求。此产品采用独特的交错接触设计,能够有效减少装配时间和库存管理成本,广泛应用于手机、扫描仪、无线电设备、医疗诊断仪器及安全装置等领域。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 电流承载能力 | 每触点1安培 |
    | 电压耐受能力 | 最高125伏 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘材料 | 高温塑料(UL94 HB级),黑色 |
    | 接触材料 | 铍铜 |
    | 表面处理 | 镍底层+金镀层(纯锡尾部) |
    | 寿命 | 50个插拔周期 |

    3. 产品特点和优势


    - 单一部件结构:无需额外的配对组件即可实现两块PCB之间的连接。
    - 简化装配流程:降低了装配时间和复杂度。
    - 灵活适应性:即使非平行放置也能正常工作。
    - 降低误差累积:有助于提高整体系统的稳定性。
    4. 应用案例与使用建议
    在实际操作中,SOLO系列9188常被用于需要紧凑设计的手持式电子产品如智能手机和平板电脑中。对于医疗诊断设备来说,它可以帮助确保信号传输的可靠性和稳定性。对于小型化的扫描仪或其他便携式工具而言,它的紧凑设计特别有价值。
    为了更好地利用这款产品,建议设计师们根据具体的应用需求选择合适的型号,并确保正确的焊接工艺以达到最佳效果。同时,在大规模生产前进行充分测试是非常必要的。
    5. 兼容性与支持
    该系列产品与大多数标准SMT生产线兼容,且包装方式为每卷包含2000件,便于自动化工厂使用。制造商提供详尽的技术文档和支持服务,包括安装指南和技术咨询等资源。
    6. 常见问题解答
    - 问:如何判断是否适合我的项目?
    答:首先确认所需的堆叠高度是否符合产品规格,并检查是否有足够的空间容纳所选型号。

    - 问:安装过程中应注意什么?
    答:确保PCB板上的焊盘清洁无污渍,并按照推荐的焊接温度曲线执行操作。
    7. 总结与推荐
    总体而言,SOLO系列9188是一款高性能、易集成的电子元器件,非常适合追求效率和成本效益的设计项目。鉴于其出色的性能表现以及广泛的适用范围,我们强烈推荐将其作为类似应用场景下的首选解决方案之一。

009188006020062参数

参数
触头数量 6
触头镀层厚度 250nm
类型 Compression Contact,Non-Gendered
间距 1mm
材料 -
排数 1
触头镀层
长*宽*高 7.2mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009188006020062厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009188006020062数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009188006020062 009188006020062数据手册

009188006020062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
10+ $ 0.9522 ¥ 8.0461
25+ $ 0.7924 ¥ 6.6954
100+ $ 0.7326 ¥ 6.1905
250+ $ 0.688 ¥ 5.8133
500+ $ 0.6718 ¥ 5.6764
2000+ $ 0.6448 ¥ 5.2969
4000+ $ 0.6038 ¥ 5.1017
库存: 1164
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
直接购买
加入购物车
