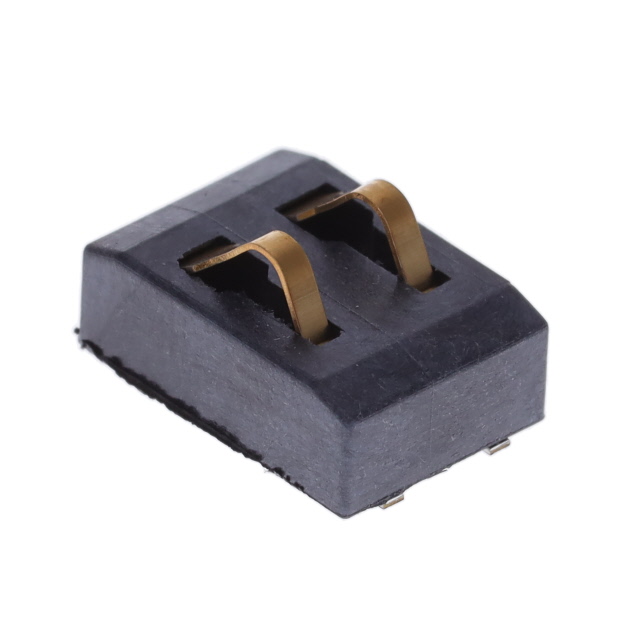

009155002401006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 4mm 1 2 铍 410nm 金 贴片安装 7.7mm*11mm*4mm
供应商型号: 581-009155002401006
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 弹簧式 009155002401006

009155002401006概述


    产品简介


    AVX公司的9155系列4.0毫米间距两件式电池连接器,专为便携式电子产品设计,允许用户在多种环境中方便地安装和拆卸电池。该连接器可以应用于各种工业和医疗设备,具有高度可靠性,特别是在苛刻的工作条件下。主要产品型号包括9155-400,支持单面(固定半)和双面(弹簧半)两种形式的组合方式。

    技术参数


    - 电流额定值: 5A/接触点
    - 电压额定值: 125VAC
    - 操作温度范围: -40°C至+125°C
    - 机械参数:
    - 接触材料:弹簧接触点由铍铜制成,固定接触点由磷青铜制成
    - 接触电镀:镍上镀金的匹配区域,锡尾端纯锡表面处理
    - 耐用性: 5000次插拔周期
    - 接触电阻: 最大25mΩ
    - 绝缘材料: LCP(液晶聚合物),玻璃填充,UL94 V-0,黑色

    产品特点和优势


    1. 可靠性高: 该连接器经过验证,在工业和医疗环境中具有可靠的接触可靠性。
    2. 更高的接触偏移范围: 相较于市场上其他连接器,此款连接器提供了更大的接触偏移范围,达到1.4mm,增强了连接稳定性。
    3. 接触材料保证: 弹簧接触点采用镀金铍铜,可确保最高级别的接触可靠性和功能性,直至5000次插拔周期。
    4. 导向引脚设计: 固定垫上的引导引脚设计允许从任意方向平滑地插入连接器,提高了易用性。

    应用案例和使用建议


    - 应用领域: 适用于便携式电子设备,如需要可拆卸电池的设备;用于可插拔模块或卡匣接口;以及充电和数据传输的底座。
    - 使用建议:
    - 对于垂直对接的情况,建议使用固定接触半组件。
    - 确保接触点与PCB上的金垫充分接触以获得最佳效果。
    - 在安装过程中需注意避免过度弯曲,以免损坏连接器。

    兼容性和支持


    - 兼容性: 此款连接器支持多种组合方式,用户可根据需求选择合适的配置。
    - 支持: 用户可通过制造商官网获得更多技术支持信息,包括详细的产品规格说明、装配指南等。对于特殊定制需求,也可以直接联系制造商。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查是否正确对齐接触点,确保所有引脚和垫片均准确无误地安装到位。

    2. 问题: 无法正常插拔。
    - 解决方案: 确认没有过大的外力施加于连接器,适当调整插入力度。

    总结和推荐


    综上所述,AVX公司的9155系列电池连接器具备出色的接触可靠性、广泛的接触偏移范围及优异的耐用性,特别适合于苛刻工业或医疗环境下的便携式电子设备。无论是从功能还是质量方面来看,这款连接器都是一款值得推荐的产品。对于需要高度可靠和灵活对接能力的应用场景,强烈推荐使用该产品。

009155002401006参数

参数 值
材料 铍
排数 1
触头镀层 金
触头数量 2
触头镀层厚度 410nm
类型 Battery Contact
间距 4mm
长*宽*高 7.7mm*11mm*4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带装

009155002401006厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

009155002401006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155002401006 009155002401006数据手册
