首页  >  产品百科  >  0475310011

0475310011

产品分类: 矩形连接器 - 弹簧式
厂牌: MOLEX
产品描述: Battery Contact 2mm 1 4 铜合金 760nm 金 贴片安装 8mm(长度)*5.05mm(高度)
供应商型号: 0475310011-ND
供应商: Digi-Key
标准整包数: 1

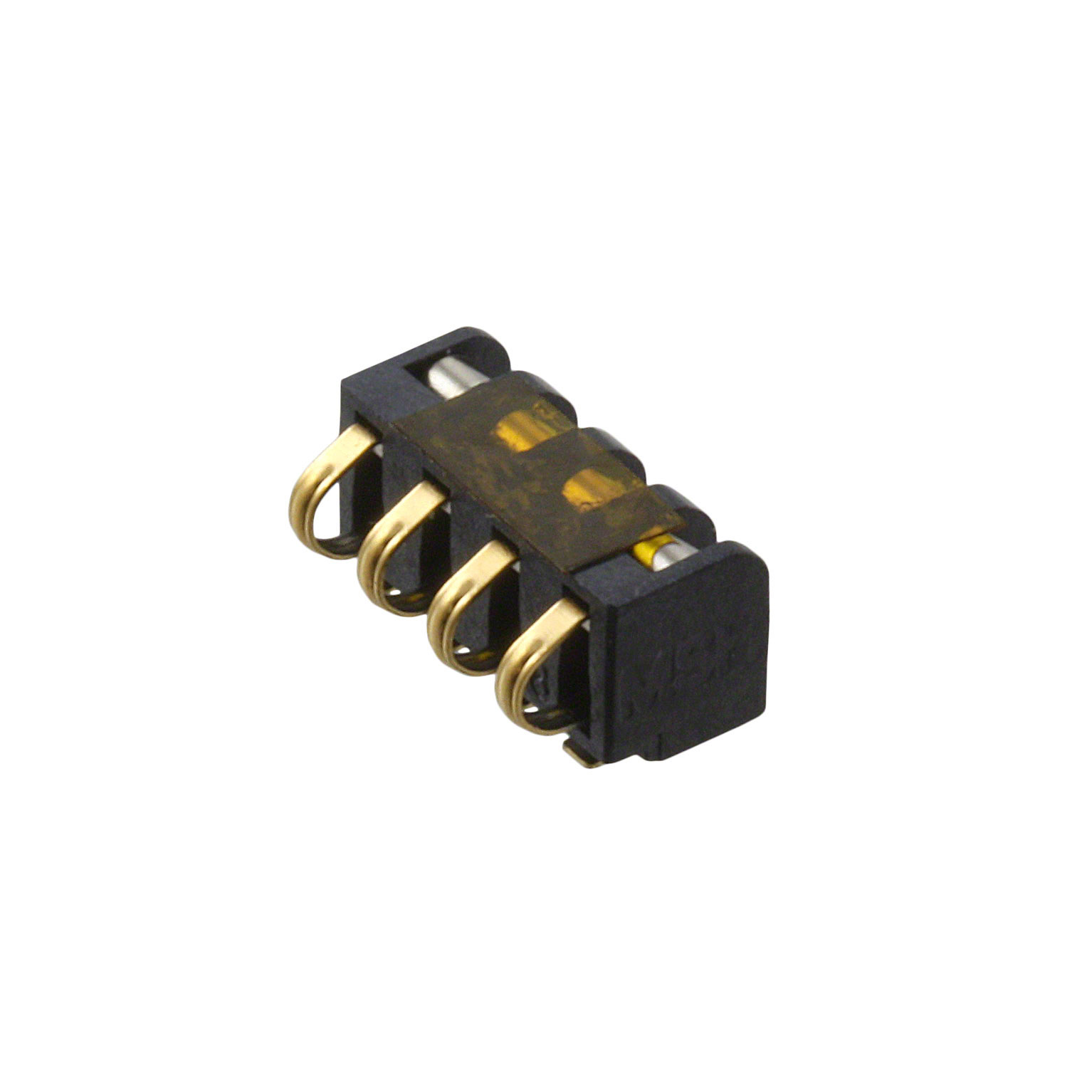

MOLEX 矩形连接器 - 弹簧式 0475310011

0475310011概述


    产品简介


    电池连接器(Battery Connectors) 是一种用于连接电路板上的电池和其他电子组件的重要元器件。本文介绍的产品是一款带有表面贴装(Surface Mount)功能的电池连接器,型号为47531-0011。它具有2.00mm的接触间距,接触宽度为0.67mm,并且没有使用Mylar材料。此款电池连接器拥有4个电路,适用于板对板(Board-to-Board)信号传输场景。

    技术参数


    该电池连接器的具体技术规格如下:
    - 电路数量:最大4个
    - 额定电流:每接触点1A
    - 额定电压:最大200V(RMS)
    - 操作温度范围:-40°C至+85°C
    - 焊锡过程数据:最高温度过程时间不超过3秒
    - 材料:金属部分采用铜合金,镀金;树脂部分采用高温热塑性塑料
    - 极化:与匹配部件极化,与PCB不极化
    - 焊脚方式:表面贴装
    - 可堆叠性:是
    - 引线少锡焊接工艺能力:适于无铅再流焊(仅限SMT)

    产品特点和优势


    此款电池连接器的独特功能包括高耐久性(最多可达10,000次插拔循环)、2.00mm的接触间距、极高的电流和电压承载能力,以及广泛的温度适应性(从-40°C到+85°C)。这些特点使其在各种苛刻环境下都能稳定工作,非常适合需要长期可靠连接的应用场合。此外,它的表面贴装设计使其易于集成到自动化生产线上,提高了制造效率。

    应用案例和使用建议


    该电池连接器广泛应用于便携式设备(如手机、笔记本电脑、智能手表等),以及任何需要高效电池连接解决方案的领域。在实际应用中,建议根据具体需求选择合适数量的电路以避免资源浪费。例如,在设计多节电池系统时,可以考虑增加电路的数量。另外,由于该连接器采用表面贴装设计,因此在安装时需要注意确保所有焊点均匀加热以防止虚焊或冷焊现象的发生。

    兼容性和支持


    该连接器可与其他相同系列或兼容的电子元件配合使用,以实现更复杂的功能。厂商提供了详细的技术支持文档及RoHS合规证书,以确保符合环保标准并便于用户查询相关信息。如果有任何非产品合规问题,建议访问其官网联系客服获取帮助。

    常见问题与解决方案


    1. 问题:如何判断连接器是否安装正确?
    - 解决方法:检查连接器上的极化标记是否与目标接口匹配,确保方向正确。
    2. 问题:安装过程中出现焊点不良的情况怎么办?
    - 解决方法:重新进行焊锡作业,注意控制好焊接时间和温度,必要时可采用返修工具清理旧焊点后重做。

    总结和推荐


    综上所述,这款2.00mm间距的电池连接器以其卓越的电气性能、广泛的工作温度范围以及便捷的安装方式脱颖而出。对于寻求高效、可靠电池连接解决方案的设计者来说,它是一个理想的选择。我们强烈推荐使用该产品以满足各种高性能电子设备的需求。

0475310011参数

参数
触头镀层厚度 760nm
类型 Battery Contact
间距 2mm
材料 铜合金
排数 1
触头镀层
触头数量 4
长*宽*高 8mm(长度)*5.05mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

0475310011厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0475310011数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 弹簧式 MOLEX 0475310011 0475310011数据手册

0475310011封装设计

查看详情并下载
Symbol
Footprint
3D Model
