009155005021016

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 1.27mm 1 5 铍 金 贴片安装
供应商型号: 581-009155005021016
供应商: Mouser
标准整包数: 1

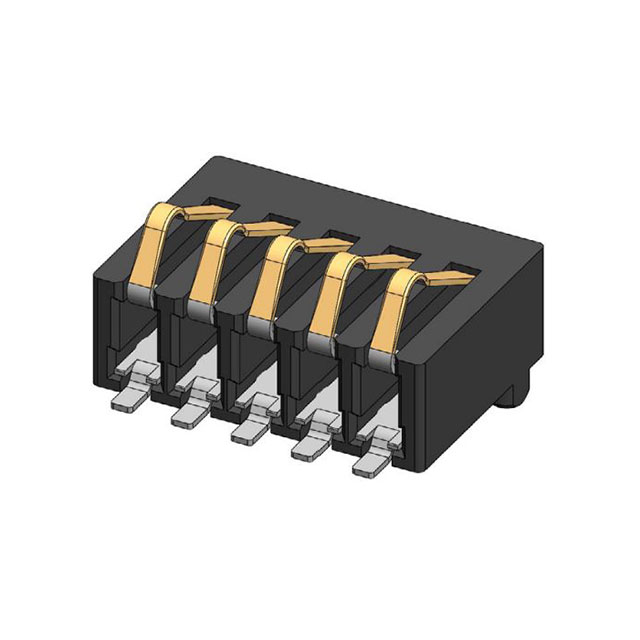

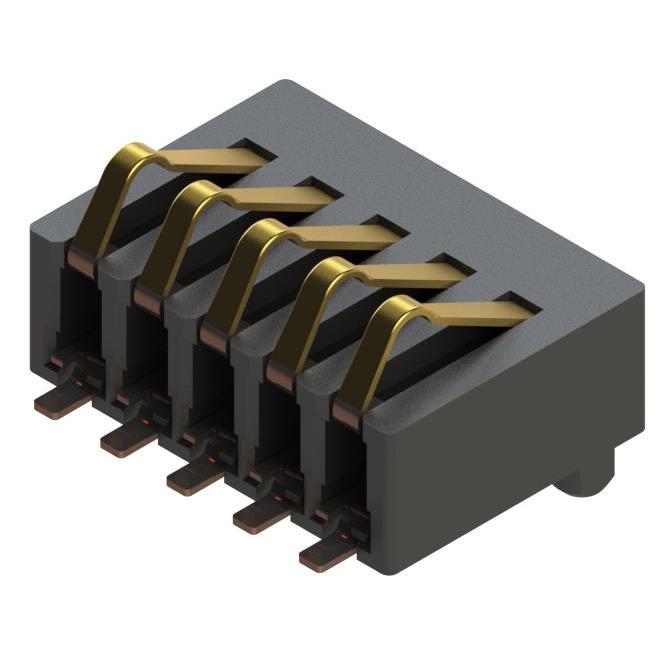

AVX 矩形连接器 - 弹簧式 009155005021016

009155005021016概述


    产品简介


    产品类型与功能
    KYOCERA AVX Interconnect公司生产的9155系列1.27mm间距板对板电池连接器是一种专为移动设备设计的高性能连接器。这些连接器适用于广泛的场景,包括手持便携设备、便携式医疗设备和工业应用。它们主要用于充电、电池管理及设备间的互连。
    应用领域
    - 手持/便携设备(如智能手机和平板电脑)的对接或充电站充电
    - 便携式氧气发生器的电池包
    - 患者监控系统和便携式医疗设备
    - 工业设备中的可插拔或编程模块
    - 需要备用电池支持的互联网设备

    技术参数


    - 电压等级:400 VAC
    - 电流等级:每触点3A(2到3条通道),每触点2A(4到5条通道)
    - 工作温度范围:-40°C至+125°C
    - 接触材料:铍铜镀金
    - 操作次数:高达15000次
    - 绝缘材料:玻璃填充LCP塑料,符合UL94 V-0标准
    - 连接器高度:2.35mm
    - 插针数:2至5个
    - 触点间距:1.27mm

    产品特点和优势


    - 高可靠性:采用镀金铍铜触点,可在恶劣环境中提供高可靠性的连接。
    - 长寿命:经过测试,能承受高达15000次插拔循环。
    - 小尺寸:提供2至5个触点的选项,适合紧凑型设备的设计。
    - 易于集成:自动拾放机用的带卷包装。
    - 自定义能力:可根据不同应用需求进行定制化设计。
    - 阻燃材料:使用阻燃材料制成,符合UL94 V-0标准。

    应用案例和使用建议


    应用案例
    这类连接器广泛应用于便携式医疗设备中,例如患者监控设备,可以确保在极端条件下稳定可靠的工作。同时,也可以用于需要高密度连接的小型电子设备,如智能家居和工业控制设备。
    使用建议
    - 在组装过程中,应确保所有连接器都安装正确,以避免短路。
    - 确保电路板布局合理,使每个触点都能正常接触。
    - 定期检查连接器的磨损情况,必要时更换新的连接器。

    兼容性和支持


    - 兼容性:这款连接器可与其他同类产品配合使用,满足不同的设计需求。
    - 技术支持:厂商提供了详尽的技术手册和在线支持资源,确保用户能够顺利地使用该产品。
    - 维护信息:在使用过程中如果遇到任何问题,可以通过官方网站获取帮助和支持。

    常见问题与解决方案


    1. 问题:连接器频繁断开连接
    - 解决方案:检查连接器是否正确安装,确保所有触点紧密接触。必要时重新安装或更换连接器。

    2. 问题:电路板上出现焊点不一致
    - 解决方案:重新检查焊点布局,确保焊点位置正确。若有必要,使用显微镜进行细致检查和修正。

    3. 问题:设备在高温环境下运行不稳定
    - 解决方案:确认所选连接器的额定工作温度范围,选择适合的工作环境,或考虑添加散热措施。

    总结和推荐


    9155系列1.27mm间距板对板电池连接器凭借其高可靠性、小巧尺寸和出色的机械性能,在众多应用场景中表现出色。这些连接器不仅能够满足现代电子设备的需求,还具有很强的自定义能力,使得它们成为各种设计的理想选择。因此,强烈推荐此款连接器给需要高性能连接解决方案的设计工程师们。

009155005021016参数

参数 值
触头镀层 金
触头数量 5
触头镀层厚度 -
类型 Battery Contact
间距 1.27mm
材料 铍
排数 1
安装方式 贴片安装
零件状态 在售
包装方式 卷带装

009155005021016厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

009155005021016数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155005021016 009155005021016数据手册

009155005021016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2655 ¥ 19.1435
10+ $ 1.1615 ¥ 9.8147
100+ $ 0.9374 ¥ 7.9214
500+ $ 0.8986 ¥ 7.5928
1100+ $ 0.8456 ¥ 7.1457
2200+ $ 0.8117 ¥ 6.8584
4400+ $ 0.797 ¥ 6.7342
9900+ $ 0.7833 ¥ 6.6189
库存: 2172
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.14
