70ADJ-6-FL0G

产品分类: 矩形连接器 - 弹簧式
厂牌: BOURNS
产品描述: Compression Contact,Female 4mm 1 6 铜合金 760nm 金 贴片安装
供应商型号: 70ADJ-6-FL0G
供应商: Master
标准整包数: 500

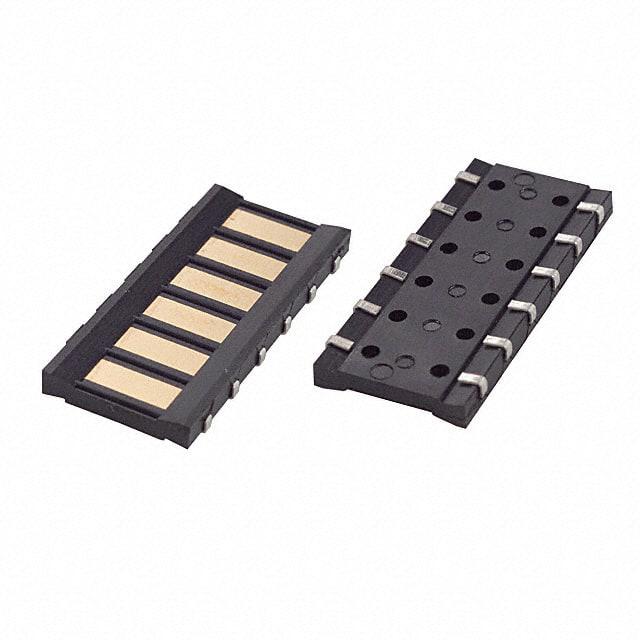

BOURNS 矩形连接器 - 弹簧式 70ADJ-6-FL0G

70ADJ-6-FL0G概述


    产品简介


    本篇文档介绍了Bourns公司的70AD/Female - Modular Contact系列产品。这类产品是一种精密的接触件,主要用于电池组充电模块的应用中。它们通过4毫米的间距实现连接,并采用贵金属作为触点材料,以确保高效的电力传输和长久的使用寿命。产品具有高电流承载能力和优良的绝缘性能,广泛应用于消费电子产品、工业自动化和通信设备等领域。

    技术参数


    以下是70AD/Female - Modular Contact的主要技术参数:
    - 电流承载能力:直流电3安培/触点
    - 电压等级:直流电30伏特
    - 接触电阻:最大25毫欧姆
    - 耐压:交流电500伏特
    - 绝缘电阻:最小500兆欧姆
    - 工作温度范围:-55°C至125°C
    - 机械耐久性:至少50,000次插拔循环
    - 表面处理:镀镍底镀层,最小厚度为30微英寸;镀金接触面,最小厚度为30微英寸;焊接引脚为锡合金,符合MIL-STD-202方法208标准
    - 包装选项:可选择管装(240/管)或带卷(500片/盘)

    产品特点和优势


    70AD/Female - Modular Contact具备以下显著优势:
    - 高效连接:采用4毫米的间距设计,适合紧凑型电子设备的需求。
    - 可靠的贵金属触点:确保长期稳定的电流传输和可靠的连接。
    - RoHS合规:产品符合欧盟的RoHS指令,保证环保和安全性。
    - 无卤素材料:材料不含卤素,进一步提升了产品的环保性能。
    - 高耐用性:经过严格测试,可承受至少50,000次的插拔循环。

    应用案例和使用建议


    该产品的典型应用包括充电电池包、移动电源、通讯设备以及各种消费电子产品。以下是一些使用建议:
    - 在高温或低温环境下使用时,需特别注意产品的温度限制,确保工作温度不超过规定的范围。
    - 在长时间高负载情况下使用,需要监控接触电阻的变化,避免因过热导致的损坏。
    - 为了提高可靠性和延长使用寿命,建议在安装前仔细清洁接触点,并保持良好的通风环境。

    兼容性和支持


    70AD/Female - Modular Contact设计用于兼容标准电路板安装,支持表面贴装技术(SMT)和通孔安装方式。厂商提供详尽的技术支持,包括在线文档和工程师咨询服务。此外,产品还符合UL和IEC相关标准,有助于加速客户的设计和认证流程。

    常见问题与解决方案


    用户在使用过程中可能会遇到以下问题及对应的解决方案:
    - 问题一:接触电阻过高
    - 解决方案:检查触点是否有污垢或腐蚀,清洁触点并重新安装。
    - 问题二:无法正常插拔
    - 解决方案:确认触点正确插入插座,并检查插座是否有异物堵塞。
    - 问题三:温度过高
    - 解决方案:确保周围环境通风良好,避免过度负载运行。

    总结和推荐


    综上所述,70AD/Female - Modular Contact是一款高性能、可靠且环保的电子元件,非常适合在各种电子设备中使用。其卓越的电气性能、坚固的机械结构和环保材料使得它在市场上具备很强的竞争力。对于需要高效、可靠电力传输的应用场合,强烈推荐使用此产品。

70ADJ-6-FL0G参数

参数
触头数量 6
触头镀层厚度 760nm
类型 Compression Contact,Female
间距 4mm
材料 铜合金
排数 1
触头镀层
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

70ADJ-6-FL0G厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

70ADJ-6-FL0G数据手册

厂牌 PDF简要描述 下载
BOURNS 矩形连接器 - 弹簧式 BOURNS 70ADJ-6-FL0G 70ADJ-6-FL0G数据手册

70ADJ-6-FL0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
