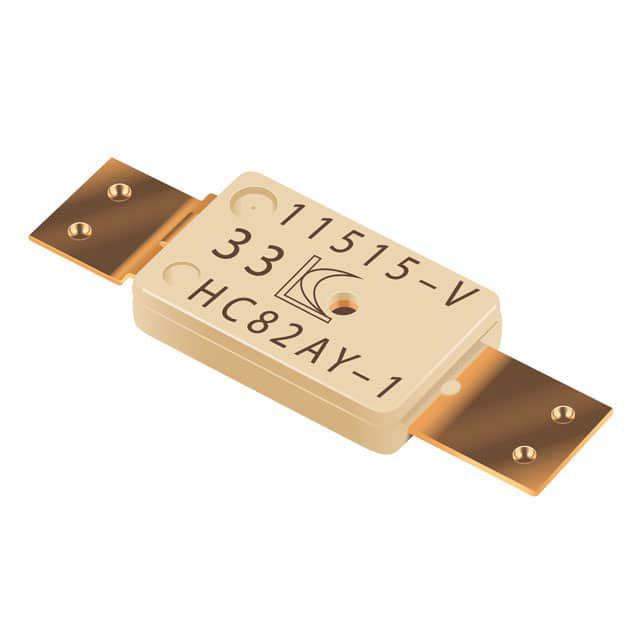

HC82AY-1

产品分类: PTC可复位保险丝
厂牌: BOURNS
产品描述: Bourns 温度保险丝, +82°C热熔断, 80 A, 保持温度+25°C, 28V额定电压, 轴向引线
供应商型号: 118-HC82AY-1-ND
供应商: Digi-Key
标准整包数: 1
BOURNS PTC可复位保险丝 HC82AY-1

HC82AY-1概述

    HC Series Breaker (Thermal Cutoff Device) 技术手册

    1. 产品简介


    HC系列断路器是一种热切断装置(Thermal Cut-off, TCO),专为小型化应用而设计。它属于高电流类型,能够为锂聚合物电池和方形电池提供过温及过流保护。这款TCO能够在几乎瞬时内控制异常和过量电流,适用于笔记本电脑、平板电脑、智能手机和移动电话等多种便携式电子设备的电池保护。

    2. 技术参数


    | 参数 | 型号 | 描述 |
    |
    | 触发温度 | HC72AY-1 | 72°C ± 5°C |
    HC77AY-1 | 77°C ± 5°C |
    HC82AY-1 | 82°C ± 5°C |
    HC85AY-1 | 85°C ± 5°C |
    HC90AY-1 | 90°C ± 5°C |
    | 复位温度 40°C min. |
    | 接触额定值 DC9V / 25A,6000次循环 |
    | 最大断开电流 DC5V / 80A,100次循环 |
    | 最大电压 DC28V / 25A,100次循环 |
    | 最小保持电压 3V @ 25°C,持续1分钟 |
    | 最大泄漏电流 200mA最大 @ 25°C |
    | 电阻 5毫欧姆最大 |

    3. 产品特点和优势


    HC系列断路器具备以下几个独特的功能和优势:
    - 高电流处理能力:能够处理高达80A的电流,适用于高电流需求的应用场景。
    - 快速响应:几乎可以瞬时响应异常和过载电流,确保电池安全。
    - 宽泛的温度范围:可选择多种温度阈值,满足不同应用需求。
    - 高可靠性和稳定性:通过严格的测试认证,确保在各种环境下的稳定性能。
    这些特点使HC系列断路器在市场上具有很强的竞争力,特别适合对电池保护要求较高的便携式电子设备。

    4. 应用案例和使用建议


    应用场景:
    - 笔记本电脑
    - 平板电脑
    - 智能手机
    - 移动电话
    使用建议:
    - 安装位置:安装在热量最高的位置,以确保断路器能有效地感应并切断过热电流。
    - 固定方式:确保断路器和终端固定牢靠,避免因振动或运输过程中的冲击导致接触不良。
    - 焊接注意事项:使用合适的焊接方法,避免过度应力对断路器造成损坏。

    5. 兼容性和支持


    HC系列断路器支持RoHS和无卤素标准,符合国际环保要求。制造商提供了详尽的设计和操作注意事项,确保用户在特定应用中的安全性和可靠性。此外,厂商还提供了技术支持和维护服务,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    问题1:过载电流导致断路器无法正常复位。
    - 解决方案:检查电路是否符合电气评级要求,必要时更换更大容量的断路器。
    问题2:断路器在低温环境下表现不稳定。
    - 解决方案:确保环境温度不低于最小复位温度,并根据需要选择适当的温度阈值型号。
    问题3:焊接后断路器电阻增加。
    - 解决方案:严格遵守焊接指导,使用合适的焊接工具和技术,避免施加过大的力。

    7. 总结和推荐


    总体而言,HC系列断路器以其高电流处理能力、快速响应能力和宽泛的温度选项,成为电池保护领域的优秀选择。尽管有一些需要注意的安装和维护事项,但这些都能通过合理的操作和定期维护来解决。因此,对于追求电池安全性的应用,强烈推荐使用HC系列断路器。

HC82AY-1参数

参数
保持电流 -
跳闸电流 80A
冷电阻 -
最大额定电流 25A
最小初始态电阻值 -
最大跳断后电阻值 5mΩ
跳闸时间 -
最大电压 28 VDC / 25 A,100 cycles
长*宽*高 5.8mm(长度)*1.15mm(高度)
通用封装 2-SMD
安装方式 标准安装
零件状态 在售
包装方式 袋装

HC82AY-1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

HC82AY-1数据手册

厂牌 PDF简要描述 下载
BOURNS PTC可复位保险丝 BOURNS HC82AY-1 HC82AY-1数据手册

HC82AY-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
