0251.125MXL

产品分类: PTC可复位保险丝
厂牌: WICKMANN
产品描述: Wickmann 自恢复保险丝, 251 系列, 125V 交流/直流, 125mA
供应商型号: 1740319
供应商: 海外现货
标准整包数: 1000

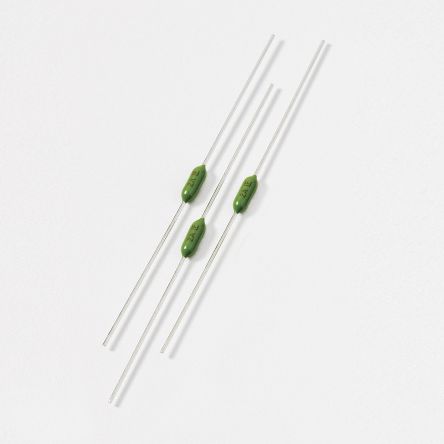

WICKMANN PTC可复位保险丝 0251.125MXL

0251.125MXL概述

    # PICO® II Very Fast-Acting Fuse 251/253 系列技术手册

    1. 产品简介


    PICO® II Very Fast-Acting Fuse 是一种高可靠性的快熔断型保险丝,专为各种空间受限的应用而设计。其体积小巧且具有广泛的工作电流范围(0.062A 至 15A),可应用于多个领域,包括平板显示电视、LCD 显示器、LCD 背光逆变器、办公设备、电源模块、音频/视频系统、照明系统以及医疗设备。这款保险丝以其卓越的性能、非常快速的响应速度和广泛的适用温度范围而闻名。

    2. 技术参数


    基本规格
    - 型号系列:251/253 系列
    - 产品类型:轴向引线型及管状型熔断器
    - 工作电压:125V DC / 32V AC
    - 额定电流范围:0.062A 至 15A
    - 中断能力:300A@125VDC / 50A@125VAC
    - 熔断特性:200% 额定电流下,1 秒内熔断;400% 额定电流下,30 毫秒内熔断
    熔断时间曲线
    根据电流传导的曲线分析,PICO® II 的响应时间极短,可以有效保护敏感电子元件免受瞬时过流损害。
    温度适应性
    - 工作温度范围:-55℃ 至 +125℃
    - 低温重新评级:低于 -55℃ 或高于 +125℃ 时需进行重新评级计算
    封装与结构
    - 外壳材料:封装式,环氧树脂涂层
    - 引脚材质:251 系列为纯锡镀铜引脚;253 系列为焊锡镀铜引脚

    3. 产品特点和优势


    PICO® II 的关键优势包括:
    1. 快速熔断特性:能在几毫秒内完成熔断,保护电路安全。
    2. 尺寸紧凑:非常适合空间受限的应用环境,如消费类电子和工业设备。
    3. 广范额定电流选择:提供从 0.062A 到 15A 的全系列选择,满足多种设备需求。
    4. 无卤素环保设计:满足绿色制造标准。
    5. 优良机械强度:符合 MIL-STD 测试要求,抗振动与冲击能力强。

    4. 应用案例和使用建议


    典型应用
    - 消费电子产品:如液晶显示器背光系统,用于防止过流导致的烧毁。
    - 工业设备:例如服务器和不间断电源(UPS)中的保护元件。
    - 医疗设备:要求高可靠性与低噪声环境下的防护。
    使用建议
    1. 根据负载电流选择合适的额定值,避免选择过小的电流值而导致误熔断。
    2. 在高功率应用中,注意散热问题并合理布置布线以减少热阻。
    3. 定期检查熔断器状态,确保其始终处于正常工作状态。

    5. 兼容性和支持


    PICO® II 系列熔断器与其他主流电子设备兼容性良好。对于需要军用标准的设备,可以选择 253 军用级版本。此外,Littelfuse 提供详细的技术支持与售后服务,包括样本寄送和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁熔断 | 检查负载是否超出额定值,必要时调整负载设计或更换更高额定值的熔断器。 |
    | 设备运行时熔断器发热明显 | 确保熔断器安装处通风良好,避免过度累积热量。 |
    | 焊接质量不佳 | 按照推荐焊接参数操作,避免过高温度或超长时间焊接。 |

    7. 总结和推荐


    PICO® II Very Fast-Acting Fuse 251/253 系列凭借其卓越的性能、紧凑的设计和广泛的应用场景,成为一款极具市场竞争力的电子元器件。无论是消费类电子产品还是工业级设备,这款保险丝都能提供可靠的过流保护。推荐用户根据具体应用需求选择合适的型号,并严格遵循安装与使用指南,以获得最佳效果。
    总体来看,PICO® II 系列熔断器是市场上不可多得的优秀产品,非常值得推荐。
    免责声明:更多信息请参考制造商官网(www.littelfuse.com/disclaimer-electronics)。

0251.125MXL参数

参数
跳闸时间 -
最大电压 -
保持电流 -
跳闸电流 125mA
冷电阻 -
最大额定电流 125mA
最小初始态电阻值 -
最大跳断后电阻值 1.7Ω
长*宽*高 7.11mm(长度)*2.8mm(宽度)

0251.125MXL厂商介绍

WICKMANN公司是一家德国企业,专注于生产高品质的测量和控制技术产品。公司主营产品包括:

1. 测量技术:提供各种测量设备,如温度、压力、流量等传感器,用于工业自动化和过程控制。

2. 控制技术:生产控制元件,如阀门、执行器等,用于精确控制工业过程中的各种参数。

3. 调节技术:提供调节系统,如PID控制器,用于优化工业过程的稳定性和效率。

4. 安全技术:开发安全相关的产品,如紧急停止开关、限位开关等,确保工业操作的安全。

WICKMANN的产品广泛应用于化工、制药、食品加工、能源和环境工程等领域。

WICKMANN的优势在于:

- 高品质:德国制造,以高品质和可靠性著称。
- 技术创新:不断研发新技术,以满足市场和客户的需求。
- 定制服务:提供定制化解决方案,以适应特定的工业应用。
- 全球网络:拥有广泛的全球销售和服务网络,确保客户支持。

WICKMANN以其产品的精确性、耐用性和创新性在全球市场上享有盛誉。

0251.125MXL数据手册

厂牌 PDF简要描述 下载
WICKMANN PTC可复位保险丝 WICKMANN 0251.125MXL 0251.125MXL数据手册

0251.125MXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
