0603L050SLYR

产品分类: PTC可复位保险丝
厂牌: WICKMANN
产品描述: Wickmann 自恢复保险丝, 0603L 系列, 6V 直流, 1A, 保持电流0.5A
供应商型号: 1740784
供应商: 欧时
标准整包数: 50

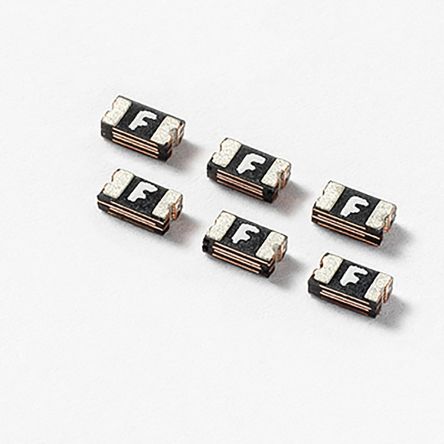

WICKMANN PTC可复位保险丝 0603L050SLYR

0603L050SLYR概述

    POLY-FUSE® Resettable PTCs 0603L 系列技术手册

    1. 产品简介


    POLY-FUSE® 0603L 系列是一款表面贴装型可复位正温度系数(PTC)器件,提供过电流保护。它适用于空间受限且需要可复位保护的应用场景。这款器件符合RoHS标准,不含铅和卤素,具有低电阻、低剖面和紧凑设计的特点,特别适合USB外设、硬盘驱动器、CD-ROM、主板和外设、个人数字助理(PDA)、数码相机以及游戏机端口保护等应用。

    2. 技术参数


    以下是0603L系列的技术规格和性能参数:
    - 型号与标识:
    - 0603L004:标记为无符号,保持电流0.04A,触发电流0.12A
    - 0603L010:标记为"C",保持电流0.10A,触发电流0.30A
    - 0603L020:标记为"H",保持电流0.20A,触发电流0.50A
    - 0603L025:标记为"I",保持电流0.25A,触发电流0.55A
    - 0603L035:标记为"F",保持电流0.35A,触发电流0.75A
    - 0603L050:标记为"J",保持电流0.50A,触发电流1.00A
    - 电气特性:
    - 最大电压(Vmax):24V至9V不等
    - 最大故障电流(Imax):20A至40A不等
    - 最大功率损耗(Pd):0.5W至8.00W不等
    - 温度再额定曲线:-40°C 至 85°C
    - 保持电流随温度变化范围:-40°C 至 85°C

    3. 产品特点和优势


    - 快速响应:0603L系列能够快速响应故障电流,确保及时保护。
    - 紧凑设计:紧凑的外形设计节省了电路板空间,使得其特别适用于空间受限的应用。
    - 低剖面:低剖面设计有助于降低产品整体高度,提高设备集成度。
    - 高温兼容性:兼容高温度焊料,增强了产品的耐热性能。

    4. 应用案例和使用建议


    - USB外设:用于USB设备的过流保护,确保在短路情况下提供可靠的保护。
    - 硬盘驱动器:在硬盘驱动器中作为过流保护器件,防止由于电流过大导致的损坏。
    - 主板保护:在主板上用于插件保护,提高系统可靠性。
    使用建议:
    - 在高温环境下使用时,需注意温度对保持电流的影响,根据温度重新计算保持电流,以确保安全运行。
    - 使用过程中,避免将器件暴露于硅基油、溶剂、电解质、酸等材料中,以免影响性能。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种电子设备和电路板,可以与其他标准组件一起使用。
    - 支持:Littelfuse公司提供详尽的技术文档和样品,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:温度变化如何影响保持电流?
    - 解决方案:温度每升高10°C,保持电流会降低约10%。用户可以根据实际温度进行调整。

    - 问题2:长时间操作是否会损害设备?
    - 解决方案:操作超过额定电流可能导致设备损坏和电气打火或火灾风险。因此,在设计电路时要确保电流不超过额定值。

    7. 总结和推荐


    综上所述,POLY-FUSE® 0603L系列具备高可靠性和多种独特优势,适用于各种紧凑空间需求的应用场景。其优异的温度适应性和快速响应能力使其在市场上具有很强的竞争力。对于追求高性能、高可靠性的设计师来说,这是一个值得推荐的选择。

0603L050SLYR参数

参数
最大额定电流 50A
最小初始态电阻值 70mΩ
最大跳断后电阻值 350mΩ
跳闸时间 100ms
最大电压 -
保持电流 500mA
跳闸电流 1A
冷电阻 -
长*宽*高 1.8mm*1mm*750μm
通用封装 0603

0603L050SLYR厂商介绍

WICKMANN公司是一家德国企业,专注于生产高品质的测量和控制技术产品。公司主营产品包括:

1. 测量技术:提供各种测量设备,如温度、压力、流量等传感器,用于工业自动化和过程控制。

2. 控制技术:生产控制元件,如阀门、执行器等,用于精确控制工业过程中的各种参数。

3. 调节技术:提供调节系统,如PID控制器,用于优化工业过程的稳定性和效率。

4. 安全技术:开发安全相关的产品,如紧急停止开关、限位开关等,确保工业操作的安全。

WICKMANN的产品广泛应用于化工、制药、食品加工、能源和环境工程等领域。

WICKMANN的优势在于:

- 高品质:德国制造,以高品质和可靠性著称。
- 技术创新:不断研发新技术,以满足市场和客户的需求。
- 定制服务:提供定制化解决方案,以适应特定的工业应用。
- 全球网络:拥有广泛的全球销售和服务网络,确保客户支持。

WICKMANN以其产品的精确性、耐用性和创新性在全球市场上享有盛誉。

0603L050SLYR数据手册

厂牌 PDF简要描述 下载
WICKMANN PTC可复位保险丝 WICKMANN 0603L050SLYR 0603L050SLYR数据手册

0603L050SLYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.3386 ¥ 11.3112
1000+ $ 1.0299 ¥ 8.7028
库存: 2500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 565.56
