30R600UF

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 16s 12A 5mΩ 30V 40mΩ 40A 6A 通孔安装 16.5mm*3mm*26.8mm
供应商型号: 1822243
供应商: 海外现货
标准整包数: 1

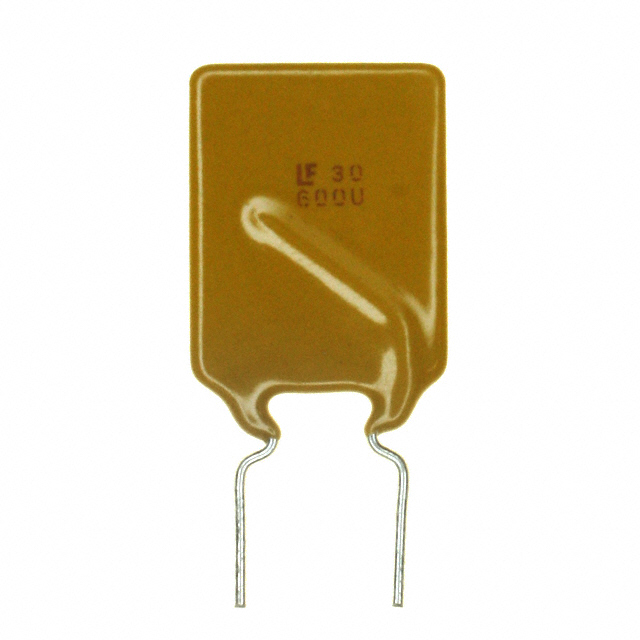

LITTELFUSE PTC可复位保险丝 30R600UF

30R600UF概述

    POLY-FUSE® Resettable PPTCs Radial Leaded > 30R Series

    产品简介


    POLY-FUSE® Resettable PPTCs(多层聚合物正温度系数热敏电阻)是一款高性能的重置型过电流保护装置。适用于低电压(≤30V)应用场合,尤其适合空间不受到严格限制且需要可重置保护的应用环境。这款产品广泛应用于USB端口及外设、计算机及其外设、电机保护、通用电子设备以及汽车应用等领域。其主要特性包括快速响应时间和UL 94V-0阻燃等级,符合RoHS标准,无铅、无卤素设计,确保了高可靠性与环保性。

    技术参数


    | 参数 | 描述 |

    | I hold (A) | 持续电流:最大电流设备不会触发的电流,单位为安培。|
    | I trip (A) | 触发电流:设备开始触发的最小电流,单位为安培。 |
    | V max (Vdc) | 最大电压:设备在额定电流下能承受的最大直流电压,单位为伏特。|
    | I max (A) | 最大故障电流:设备在额定电压下能承受的最大故障电流,单位为安培。|
    | P d (W) | 功率消耗:设备在触发状态下的功率消耗,单位为瓦特。 |
    | R min (Ω) | 最小电阻:设备在初始未焊接状态下的最小电阻,单位为欧姆。|
    | R 1max (Ω) | 最大电阻:设备在触发后一小时,在20°C时的最大电阻,单位为欧姆。|
    以30R系列为例:
    - 30R090U: I hold = 0.90A, I trip = 1.80A, V max = 30V, I max = 40A, P d = 0.6W, R min = 0.070Ω, R 1max = 0.220Ω
    - 30R110U: I hold = 1.10A, I trip = 2.20A, V max = 30V, I max = 40A, P d = 0.7W, R min = 0.050Ω, R 1max = 0.170Ω
    - ...依此类推

    产品特点和优势


    1. UL 94V-0阻燃等级:具备优异的阻燃性能,提高了安全可靠性。
    2. RoHS认证:无铅无卤素设计,满足环保要求。
    3. 快响应时间:快速反应于过电流或过温情况,提供及时保护。
    4. 重置功能:无需更换,通过断电即可恢复功能,减少维护成本。
    5. 适应多种应用:涵盖从USB端口到汽车应用的广泛领域。

    应用案例和使用建议


    - USB端口及外设保护:适用于多种接口保护,确保数据传输稳定安全。
    - 汽车电子系统:如车窗控制、座椅加热等功能模块,提高整体系统的可靠性。
    - 电机保护:适用于电机启动阶段的瞬态过电流保护。
    使用建议:
    - 确保安装环境符合规定的温度范围(-40°C到+85°C),避免高温环境下的材料劣化。
    - 考虑设备的电气特性,选择合适的型号以满足具体应用需求。
    - 在安装过程中需注意留出足够的空间,防止机械应力导致损坏。

    兼容性和支持


    本产品适用于多种电路配置,与其他标准电气组件兼容良好。制造商Littelfuse提供了全面的技术支持,包括详尽的安装指导文档、样品请求以及客户服务热线,确保用户能够顺利部署和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在正常运行中突然跳闸 | 检查电路是否存在过载或短路现象,适当调整负载。 |
    | 设备触发后无法自动复位 | 确认电源已断开并等待一段时间,让设备自然冷却后重新供电。|
    | 设备安装后出现异常发热 | 检查电路设计是否合理,确保散热条件良好。 |

    总结和推荐


    POLY-FUSE® Resettable PPTCs Radial Leaded > 30R系列凭借其卓越的电气特性、可靠的重置功能及广泛的适用性,是低电压应用场合的理想选择。无论是USB端口保护还是汽车电子系统,它都能提供高效的过电流保护。因此,强烈推荐此系列产品给对性能要求高且追求环保安全的客户。

30R600UF参数

参数
保持电流 6A
跳闸电流 12A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 5mΩ
最大跳断后电阻值 40mΩ
跳闸时间 16s
最大电压 30V
长*宽*高 16.5mm*3mm*26.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

30R600UF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30R600UF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 30R600UF 30R600UF数据手册

30R600UF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.1619
5+ ¥ 7.1619
10+ ¥ 5.6427
25+ ¥ 5.4257
50+ ¥ 4.8614
200+ ¥ 4.8614
库存: 200
起订量: 7 增量: 0
交货地:
最小起订量为:5
合计: ¥ 35.8
直接购买
加入购物车
