72R030XPR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 3s 600mA 880mΩ 72V 2.1Ω 40A 300mA 通孔安装 12.7mm(长度)*12.7mm(高度)
供应商型号: 576-72R030XPR
供应商: Mouser
标准整包数: 1

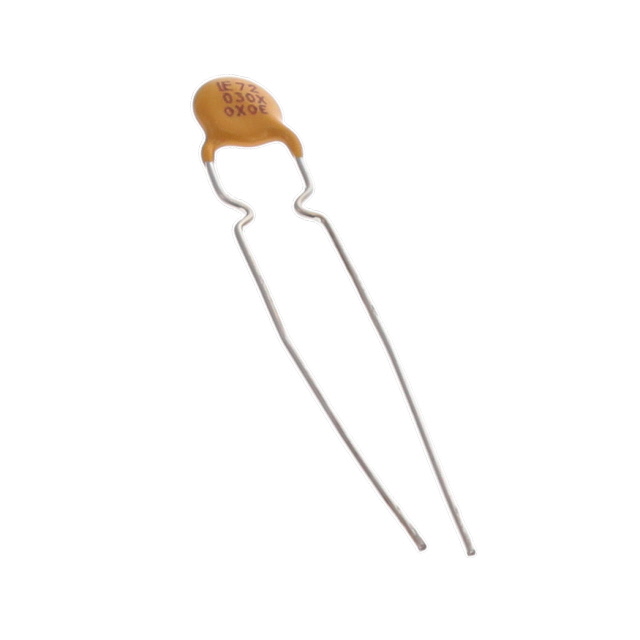

LITTELFUSE PTC可复位保险丝 72R030XPR

72R030XPR概述

    POLY-FUSE® Resettable PTCs



    1. 产品简介



    POLY-FUSE® 72R系列是一种用于提供过电流保护的复位型正温度系数(Polymeric Positive Temperature Coefficient, PTC)热敏电阻。该系列产品具有72V直流最大电压和40A短路额定值,适用于多种低电压电源系统的负载保护。这些产品符合RoHS标准,不含铅、卤素,并且可重新设置,非常适合广泛应用于一般电子设备。


    2. 技术参数



    | 型号 | 持续电流 (I hold) (A) | 跳闸电流 (I trip) (A) | 最大电压 (Vdc) | 最大故障电流 (I max) (A) | 功率 (Pd) (W) | 最小电阻 (R min) (Ω) | 一小时后最大电阻 (R 1max) (Ω) |
    |-----------|----------------------|---------------------|--------------|-----------------------|-------------|-------------------|----------------------------|
    | 72R020X | 0.20 | 0.40 | 72 | 40 | 0.41 | 2.20 | 1.830 |
    | 72R025X | 0.25 | 0.50 | 72 | 40 | 0.45 | 2.50 | 1.250 |
    | 72R030X | 0.30 | 0.60 | 72 | 40 | 0.49 | 3.00 | 0.880 |
    | 72R040X | 0.40 | 0.80 | 72 | 40 | 0.56 | 3.80 | 0.550 |
    | ... | ... | ... | ... | ... | ... | ... | ... |


    3. 产品特点和优势



    - 高可靠性:72V直流最大电压,具备强大的过电流保护能力。
    - 复位功能:可自动复位,减少维护成本和停机时间。
    - 环保材料:符合RoHS标准,无铅、无卤,确保长期安全使用。
    - 宽工作温度范围:能够在-40°C到+85°C之间稳定工作。


    4. 应用案例和使用建议



    - 计算机和外设:适用于个人电脑及其周边设备的负载保护。
    - 通用电子产品:广泛应用于各类电子设备中,如电源适配器、电池充电器等。
    - 使用建议:在高温环境下使用时,需要特别注意散热问题;选择合适型号以避免因故障电流导致的损坏。


    5. 兼容性和支持



    - 兼容性:该系列产品可以与常见的低电压电源系统兼容,具体使用需根据实际需求选择合适的型号。
    - 支持:Littelfuse提供全面的技术支持和售后服务,用户可以随时联系厂家获取帮助。


    6. 常见问题与解决方案



    - 问题1:跳闸后无法复位。
    - 解决方案:检查电路是否有持续故障电流,必要时更换新的PTC。
    - 问题2:功率耗散过高。
    - 解决方案:确认所选型号是否匹配实际应用的电流需求,必要时更换更高额定功率的PTC。
    - 问题3:温度异常升高。
    - 解决方案:确保电路中没有过多的杂散电感,可能需要增加适当的去耦电容。


    7. 总结和推荐



    综上所述,POLY-FUSE® 72R系列PTC热敏电阻凭借其卓越的过电流保护性能、可靠性和环保特性,在各类电子设备中有着广泛的应用前景。特别是其自动复位功能,大大减少了维护成本,提高了系统的可靠性和可用性。因此,我们强烈推荐这一系列产品用于需要高可靠性保护的场合。

72R030XPR参数

参数
最大跳断后电阻值 2.1Ω
跳闸时间 3s
最大电压 72V
保持电流 300mA
跳闸电流 600mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 880mΩ

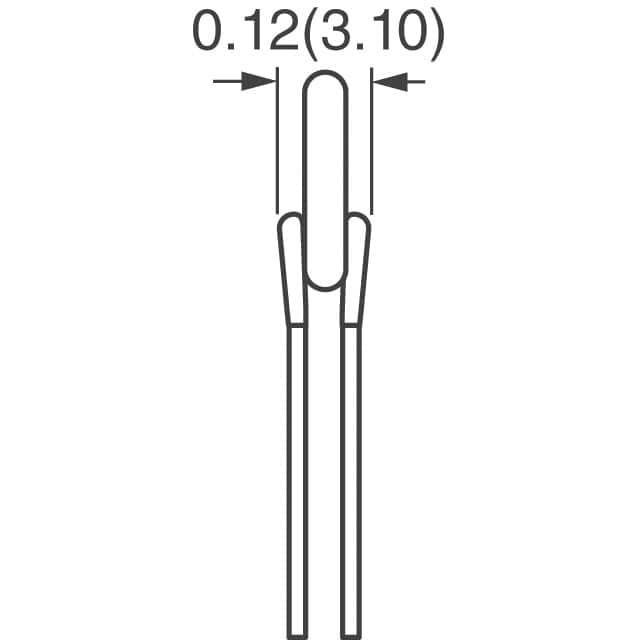

长*宽*高 12.7mm(长度)*12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

72R030XPR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

72R030XPR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 72R030XPR 72R030XPR数据手册

72R030XPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
10+ $ 0.5658 ¥ 4.781
50+ $ 0.4692 ¥ 3.9647
100+ $ 0.4147 ¥ 3.5042
200+ $ 0.3729 ¥ 3.151
500+ $ 0.337 ¥ 2.8473
1000+ $ 0.311 ¥ 2.6283
2000+ $ 0.2862 ¥ 2.4184
4000+ $ 0.2635 ¥ 2.2267
库存: 1286
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
