0603L300/9SLYR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 6A 3mΩ 9V 30mΩ 50A 3A 0603 贴片安装 1.6mm(长度)
供应商型号: CSJ-ST43681533
供应商: 海外现货
标准整包数: 1

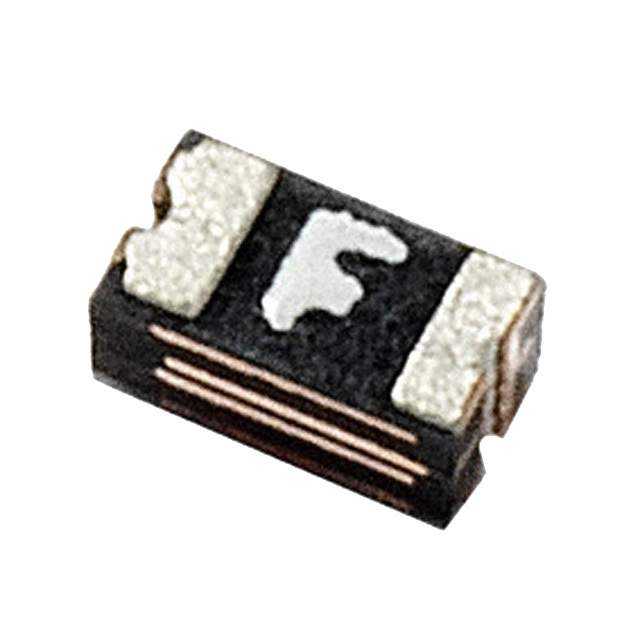

LITTELFUSE PTC可复位保险丝 0603L300/9SLYR

0603L300/9SLYR概述

    电子元器件产品技术手册:0603L SL 系列

    产品简介


    0603L SL 系列 是一款高性能的片式过电流保护器件,主要用于电路的过流防护。该系列产品设计紧凑,采用先进的热敏电阻材料制成,能够在过流状态下自动切断电流以保护电路。其广泛应用于消费电子、工业控制、通信设备等领域,是小型化、高可靠性的理想选择。
    主要功能:
    - 自动过流保护
    - 快速响应时间
    - 高可靠性与耐用性
    - 支持表面贴装技术(SMT)
    应用领域:
    - 消费电子产品(如手机、平板电脑)
    - 工业自动化设备
    - 家用电器(如冰箱、洗衣机)
    - 通信设备(如路由器、交换机)

    技术参数


    | 参数名称 | 规格 |

    | 最大保持电流 (Ihold) | 9.50A @ 20°C |
    | 最小跳闸电流 (Itip) | 6.00A @ 20°C |
    | 最大承受电压 (Vmax) | 9Vdc |
    | 最大故障电流 (Imax) | 50A |
    | 最大功耗 (Pd) | 0.60W |
    | 最小初始电阻 (Rmin) | 1.00Ω |
    | 最大初始电阻 (R1max) | 0.030Ω |
    | 尺寸规格(单位:mm)| A=1.40, B=1.80, C=0.60, D=1.00, E=1.00 |
    环境适应性
    - 工作温度范围:-40°C 至 +85°C
    - 建议操作温度曲线见附图
    警告:操作超出指定范围可能导致设备损坏或产生电弧及火焰现象。

    产品特点和优势


    1. 自恢复功能:当电流恢复正常后,设备可自动复位,无需人工干预,提高了系统的可靠性。
    2. 快速响应:典型跳闸时间为1秒以内,在过流情况下迅速反应。
    3. 高精度保护:通过精确的电流检测确保精准触发,避免误动作。
    4. 低功耗设计:在正常工作状态下,功耗极低,减少对系统能耗的影响。
    5. 兼容性强:符合行业标准封装,易于集成到现有电路板设计中。

    应用案例和使用建议


    典型应用场景:
    - 手机充电电路的过流保护
    - 家电设备内部电源模块的短路防护
    - 智能家居设备的关键电路保护
    使用建议:
    - 在安装时,请严格按照推荐的焊盘布局进行布线,以确保良好的热传导性能。
    - 根据具体应用需求选择合适的型号(如0603L300/9SL)。
    - 注意散热设计,尤其是在高温环境下,避免因温度过高影响设备性能。

    兼容性和支持


    兼容性:
    - 与主流PCB板兼容,支持手工焊接及回流焊接工艺。
    - 可与同类品牌的替代品互换使用,但需确认接口匹配性。
    支持与维护:
    - 提供详尽的技术文档和技术支持服务。
    - 用户可通过官方网站获取产品规格书及应用指南。
    - 厂家提供样品申请通道,帮助客户快速验证选型。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常跳闸 | 检查输入电流是否超过最小跳闸阈值 |
    | 跳闸后长时间未复位 | 检查是否存在持续过流状态 |
    | 初始电阻值异常 | 检查焊接质量和焊盘设计是否合理 |

    总结和推荐


    综上所述,0603L SL 系列凭借其卓越的性能、灵活的应用场景和友好的技术支持,成为众多设计师和工程师的优选方案。无论是对于需要紧凑型保护元件的小型化设计还是追求高性能的企业级应用,该系列都能提供可靠的保障。
    推荐指数:★★★★★(5/5)
    建议在所有需要过流保护的应用中优先考虑此系列产品,特别是在空间有限且对性能要求较高的场合下。

0603L300/9SLYR参数

参数
最小初始态电阻值 3mΩ
最大跳断后电阻值 30mΩ
跳闸时间 1s
最大电压 9V
保持电流 3A
跳闸电流 6A
冷电阻 -
最大额定电流 50A
长*宽*高 1.6mm(长度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603L300/9SLYR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0603L300/9SLYR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0603L300/9SLYR 0603L300/9SLYR数据手册

0603L300/9SLYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
