0805L100WR-A

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 300ms 1.95A 60mΩ 6V 210mΩ 40A 1A 0805 贴片安装 2.1mm*1.35mm*1.8mm
供应商型号: 18-0805L100WR-ACT-ND
供应商: Digi-Key
标准整包数: 1

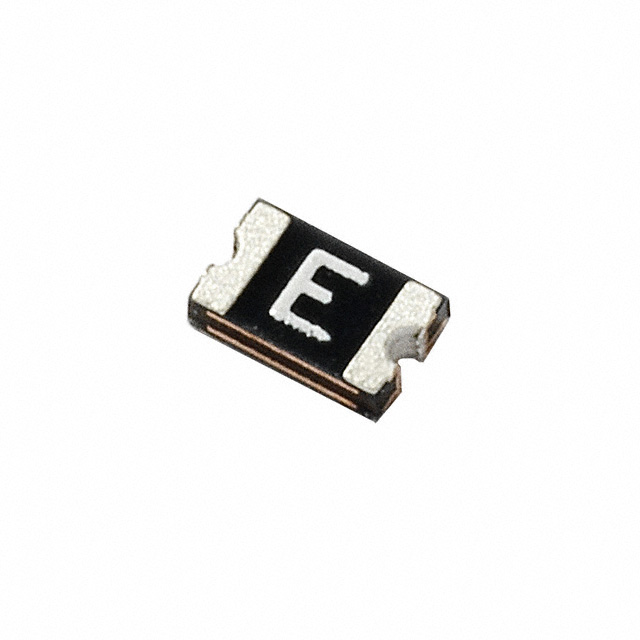

LITTELFUSE PTC可复位保险丝 0805L100WR-A

0805L100WR-A概述

    POLY-FUSE® Resettable PTCs: 0805L Series

    1. 产品简介


    产品类型: 表面贴装式过电流保护器件
    主要功能: 提供过电流保护,且能够在故障排除后自动复位
    应用领域: 包括USB外设、硬盘驱动器、CD-ROM、主板及外围设备的插件和播放保护、手机电池和端口保护、PDA/数码相机、游戏机端口保护等。

    2. 技术参数


    以下是不同型号的具体技术参数:
    | 型号 | 持续电流 (I hold) (A) | 跳闸电流 (I trip) (A) | 最大电压 (Vdc) | 最大额定电流 (I max) (A) | 额定功率 (P d) (W) | 最大时间至跳闸 (秒) |
    ||
    | 0805L005/30 | 0.05 | 0.15 | 30 | 40 | 0.50 | 0.25 |
    | 0805L010 | 0.10 | 0.30 | 15 | 100 | 0.5 | 0.50 |
    | 0805L010/24 | 0.10 | 0.30 | 24 | 100 | 0.5 | 0.50 |
    | 0805L020 | 0.20 | 0.50 | 9 | 100 | 0.5 | 8.00 |
    | 0805L035 | 0.35 | 0.75 | 6 | 100 | 0.5 | 8.00 |
    | 0805L050 | 0.50 | 1.00 | 6 | 100 | 0.5 | 8.00 |
    | 0805L075 | 0.75 | 1.50 | 6 | 40 | 0.6 | 8.00 |
    | 0805L100 | 1.00 | 1.95 | 6 | 40 | 0.6 | 8.00 |
    | 0805L110 | 1.10 | 2.00 | 6 | 100 | 0.8 | 8.00 |

    3. 产品特点和优势


    - 紧凑设计:适用于空间受限的应用,减少电路板占用面积。
    - 快速响应:对故障电流响应迅速,确保及时保护。
    - 低电阻:具有低电阻,确保正常运行时的效率。
    - 兼容高温焊料:能够在高温环境下可靠运行。
    - 环保材料:符合RoHS标准,无铅且无卤素,环保友好。
    - 复位功能:自动复位功能,便于维护和重复使用。

    4. 应用案例和使用建议


    这些器件广泛应用于需要过电流保护的设备中,如USB外设、硬盘驱动器、CD-ROM、手机电池保护等。建议在应用中注意温度影响,确保不超过最大操作温度(125°C)。

    5. 兼容性和支持


    这些器件与高温焊料兼容,适合现代电子制造工艺。制造商提供了详尽的技术支持和维护信息,确保用户能够充分利用其功能。

    6. 常见问题与解决方案


    - 问题:设备在高电流下频繁跳闸。
    - 解决方案: 检查电路是否超载,调整负载或增加散热措施。
    - 问题:设备长时间运行后温度升高。
    - 解决方案: 确保设备安装在通风良好的位置,增加散热措施。

    7. 总结和推荐


    总结: POLY-FUSE® 0805L系列重置型PTC器件是一款高效可靠的过电流保护解决方案,具备多种优异特性,适合各种应用场景。
    推荐: 强烈推荐给需要高可靠性过电流保护的电子设备制造商和设计师。

0805L100WR-A参数

参数
最大额定电流 40A
最小初始态电阻值 60mΩ
最大跳断后电阻值 210mΩ
跳闸时间 300ms
最大电压 6V
保持电流 1A
跳闸电流 1.95A
冷电阻 -
长*宽*高 2.1mm*1.35mm*1.8mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0805L100WR-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0805L100WR-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0805L100WR-A 0805L100WR-A数据手册

0805L100WR-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.875 ¥ 24.2938
5+ $ 2.3805 ¥ 20.1152
10+ $ 2.0617 ¥ 17.4215
50+ $ 1.6476 ¥ 13.7881
100+ $ 1.5198 ¥ 12.7184
250+ $ 1.3654 ¥ 11.427
500+ $ 1.2586 ¥ 10.5332
1000+ $ 1.1596 ¥ 9.7045
库存: 2
起订量: 1 增量: 1
