首页  >  产品百科  >  0ZCG0075BF2B

0ZCG0075BF2B

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 200ms 1.5A 110mΩ 33V 400mΩ 40A 750mA 1812 贴片安装 4.55mm*3.24mm*1.55mm
供应商型号: 26M-0ZCG0075BF2B
供应商: 云汉优选
标准整包数: 1

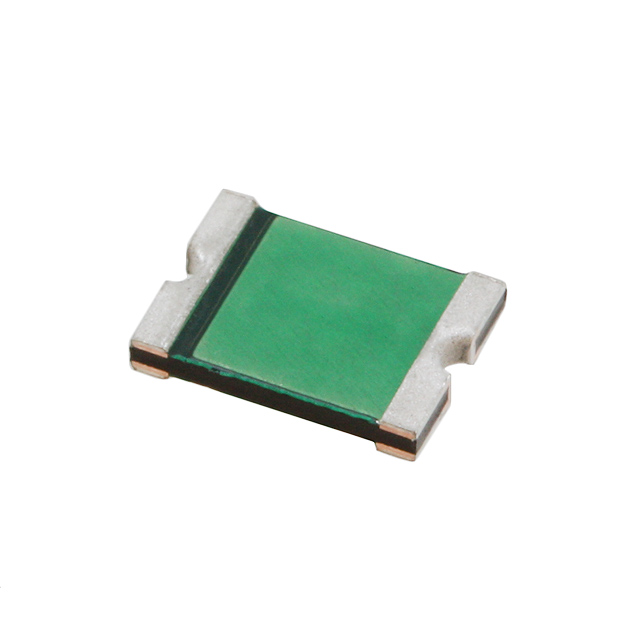

BEL FUSE PTC可复位保险丝 0ZCG0075BF2B

0ZCG0075BF2B概述

    Surface Mount PTC: 0ZCG Series

    产品简介


    0ZCG系列是贝尔熔断器(Bel Fuse)公司生产的表面贴装式正温度系数热敏电阻(PTC)。这些PTC采用1812封装尺寸,具备快速响应时间和低直流电阻(DCR),适用于多种高要求的应用场合。由于它们符合AEC-Q标准并具备汽车资格认证,0ZCG系列尤其适用于汽车行业及其它对可靠性和性能有严格要求的领域。

    技术参数


    - 产品类型: 表面贴装式PTC
    - 额定电压范围: 6V至60V(具体取决于型号)
    - 最大电流: 100mA至3A(根据型号不同而变化)
    - 最高工作温度: -40°C至85°C
    - 持载电流 (IH): 0.10A至3.00A
    - 跳闸电流 (IT): 0.30A至5.00A
    - 最大电阻 (R1max): 0.012Ω至4.000Ω
    - 额定功率 (Pd): 0.8W
    - 认证: TUV(EN/IEC 60738-1-1, EN/IEC 60730-1),UL(UL1434)

    产品特点和优势


    0ZCG系列PTC具备多个显著的优势:
    - 快速响应时间:能够在短时间内检测并响应过电流情况。
    - 低DCR电阻:减少电路中的能量损耗,提高整体效率。
    - RoHS 2合规:符合环保标准,有利于可持续发展。
    - 广泛的工作温度范围:可在极端条件下保持稳定运行。

    应用案例和使用建议


    - 应用案例:
    - 0ZCG系列适用于电动汽车充电系统中的过电流保护。
    - 在工业设备中用于防止电机因过载而损坏。

    - 使用建议:
    - 确保环境温度不会超过PTC的最大承受温度,避免温度过高影响性能。
    - 使用合适的焊接工艺以保证PTC的有效工作。推荐使用回流焊工艺,如红外、蒸汽相炉或热风炉,而非波峰焊或直接浸锡。

    兼容性和支持


    0ZCG系列PTC与其他常见的电子元器件和设备具有良好的兼容性,适合大多数标准工业清洗溶剂和方法。贝尔熔断器提供全面的技术支持,包括安装指南、常见问题解答以及售后维修服务。

    常见问题与解决方案


    - 问题: PTC在电路中的表现不稳定。
    - 解决方案: 检查环境温度是否超出工作范围,确保正确设置电路中的电压和电流限制。

    - 问题: PTC频繁跳闸。
    - 解决方案: 检查是否存在持续的过载情况或瞬时尖峰电流,必要时调整电路设计以降低负载或增加额外的保护措施。

    总结和推荐


    总体而言,0ZCG系列PTC凭借其快速响应、低功耗和广泛的温度适应能力,在需要精确过电流保护的应用中表现出色。其优异的性能和良好的客户支持使得这款产品成为市场上极具竞争力的选择。强烈推荐给需要高性能、可靠过电流保护的工业和汽车领域客户。

0ZCG0075BF2B参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值 110mΩ
最大跳断后电阻值 400mΩ
跳闸时间 200ms
最大电压 33V
保持电流 750mA
跳闸电流 1.5A
长*宽*高 4.55mm*3.24mm*1.55mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0ZCG0075BF2B厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCG0075BF2B数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCG0075BF2B 0ZCG0075BF2B数据手册

0ZCG0075BF2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4742
10+ ¥ 1.2475
50+ ¥ 1.0995
100+ ¥ 0.9402
500+ ¥ 0.8886
1000+ ¥ 0.8536
库存: 1640
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 1.47
