0ZCM0003FF2G

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 1s 90mA 6Ω 30V 50Ω 40A 30mA 0603 贴片安装 1.6mm(长度)*750μm(高度)
供应商型号: 26M-0ZCM0003FF2G
供应商: 云汉优选
标准整包数: 1

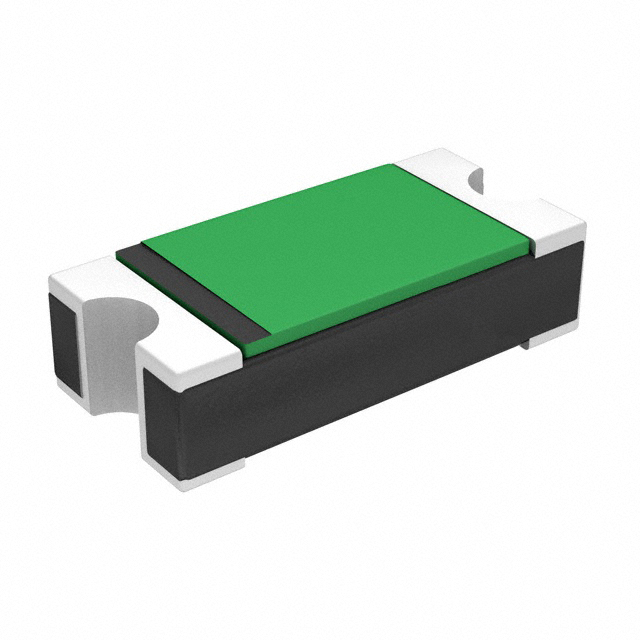

BEL FUSE PTC可复位保险丝 0ZCM0003FF2G

0ZCM0003FF2G概述

    Surface Mount PTC 0ZCM Series 技术手册

    1. 产品简介


    Surface Mount PTC 0ZCM系列是一款符合RoHS 2标准的0603尺寸贴片式正温度系数(PTC)热敏电阻。它广泛应用于汽车、工业控制、消费电子等领域,以提供过流保护和过温保护功能。该系列产品通过AEC-Q认证,表明其具备高度可靠性和稳定性,适合在恶劣环境中运行。

    2. 技术参数


    - 尺寸:0603 Chip Size
    - 额定电流范围:10mA - 200mA
    - 最大电压:9V - 60V(具体数值参见表格)
    - 温度范围:-40°C 至 85°C
    - 批准机构:TUV、UL
    - 电气特性:
    - 持流电流(IH):0.01A - 0.20A
    - 动作电流(IT):0.03A - 0.45A
    - 额定电压(Vmax):60V - 9V
    - 最大故障电流(Imax):40A
    - 典型功耗(Pd):0.5W - 2.00W
    - 最小电阻(Rmin):1.00Ω
    - 最大电阻(R1max):15.00Ω - 0.55Ω

    3. 产品特点和优势


    - 快速响应时间:能够迅速切断电路,确保安全。
    - 低DCR(直流通路电阻):提高效率。
    - AEC-Q认证:符合汽车级标准,适用于汽车电子系统。
    - 广泛的应用范围:适用于多种电路设计,如电源管理、电机驱动等。
    - 可靠性和耐用性:能够在恶劣环境下稳定工作,减少故障率。

    4. 应用案例和使用建议


    - 应用场景:
    - 汽车电子系统:用于电池充电保护、电机过流保护等。
    - 工业控制系统:保护电力系统免受过流冲击。
    - 消费电子产品:手机充电器、笔记本电脑电源适配器等。
    - 使用建议:
    - 确保电路板设计合理,以适应PTC的最大电压和电流需求。
    - 考虑环境温度影响,选择合适的型号以适应不同温度范围。
    - 定期检查电路,确保PTC正常工作。

    5. 兼容性和支持


    - 兼容性:与其他标准表面贴装元件兼容,便于集成到现有电路板设计中。
    - 支持:厂商提供详尽的技术支持和售后服务,确保客户使用无忧。

    6. 常见问题与解决方案


    - 问题1:PTC过早跳闸。
    - 解决方案:检查电路负载是否过大,调整电路设计以降低功耗。
    - 问题2:PTC无法正常复位。
    - 解决方案:检查电路是否存在持续故障状态,排除故障后重新上电。
    - 问题3:PTC响应时间过长。
    - 解决方案:选择响应速度更快的型号,或者优化电路布局以提高散热效果。

    7. 总结和推荐


    Surface Mount PTC 0ZCM系列是一款性能优异的过流保护元件,具有快速响应、低电阻和高可靠性等特点。适用于多种应用场合,特别是汽车和工业控制领域。建议在设计时充分考虑其电气特性和适用环境,以发挥最佳性能。总之,这款产品是您的电路保护系统的理想选择。

0ZCM0003FF2G参数

参数
最小初始态电阻值
最大跳断后电阻值 50Ω
跳闸时间 1s
最大电压 30V
保持电流 30mA
跳闸电流 90mA
冷电阻 -
最大额定电流 40A
长*宽*高 1.6mm(长度)*750μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0ZCM0003FF2G厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCM0003FF2G数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCM0003FF2G 0ZCM0003FF2G数据手册

0ZCM0003FF2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2541
10+ ¥ 1.0597
50+ ¥ 0.9332
100+ ¥ 0.7972
500+ ¥ 0.7533
1000+ ¥ 0.7234
库存: 25053
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 1.25
