首页  >  产品百科  >  0ZRE0040FF1A

0ZRE0040FF1A

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 24s 900mA 600mΩ 240V 1.9Ω 7A 400mA 通孔安装 11.5mm*3.8mm*19.5mm
供应商型号: U-0ZRE0040FF1A
供应商: 云汉优选
标准整包数: 1

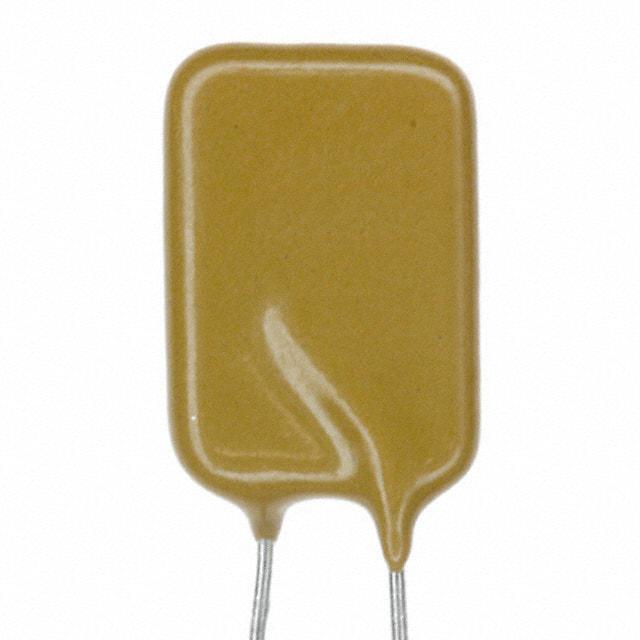

BEL FUSE PTC可复位保险丝 0ZRE0040FF1A

0ZRE0040FF1A概述

    Radial Leaded PTC - 0ZRE Series 技术手册

    1. 产品简介


    产品类型: 玻璃封装正温度系数(PTC)热敏电阻
    主要功能: 在电路过载时提供保护,限制电流并防止损坏
    应用领域: 广泛应用于汽车、工业控制、通信设备及消费电子产品中

    2. 技术参数


    | 参数 | 值 |

    | 持续使用电压 | 240V AC/DC |
    | 最大中断电压 | 265V AC/DC |
    | 持续工作温度范围 | -40°C 到 85°C |
    | 持续工作电流范围 | 50mA 至 2A |
    | 额定电压 | 240V DC/AC |
    | 最大故障电流 | 6.0A(部分型号) |
    | 典型功率损失 | 0.25W - 3.4W |
    | 机构认证 | TUV, UL 认证组件 |

    3. 产品特点和优势


    - AEC-Q 认证: 符合汽车行业标准
    - 低保持电流: 适用于需要长时间稳定运行的应用
    - 温度补偿: 在-40°C到85°C的温度范围内具有良好的温度补偿能力
    - 快速响应: 有效防止过流导致的损坏

    4. 应用案例和使用建议


    应用场景:
    - 汽车电路保护: 用于汽车电子设备的过流保护
    - 工业设备保护: 用于工业控制系统中的过流保护
    - 消费电子设备: 用于智能手机、平板电脑等设备的电源管理
    使用建议:
    - 根据具体应用需求选择合适的额定电流
    - 确保电路中存在适当的冷却机制以避免过热
    - 严格遵循制造商的安装指南进行焊接操作

    5. 兼容性和支持


    - 兼容性: 适用于直流和交流电路,但需确保峰值电压不超过其最大额定值
    - 支持: Bel Fuse Inc. 提供详尽的技术文档和客户支持服务

    6. 常见问题与解决方案


    - Q: PTC 温度过高会如何?
    - A: 立即切断电源,待冷却后再重新启动。
    - Q: PTC 是否适用于高电感电路?
    - A: 不适用,因为高电感电路可能引发电压尖峰。
    - Q: 如何避免化学溶剂接触?
    - A: 在组装和维护过程中,避免使用溶剂直接接触 PTC。

    7. 总结和推荐


    综上所述,0ZRE系列PTC在设计和制造方面均达到了行业高标准。它的主要优点在于广泛的工作温度范围、符合AEC-Q标准以及较低的保持电流。推荐在需要过流保护的应用中使用此系列产品,特别是对温度敏感的场合。
    总之,对于希望提升电路保护能力和系统可靠性的工程师而言,0ZRE系列是一个值得信赖的选择。

0ZRE0040FF1A参数

参数
最小初始态电阻值 600mΩ
最大跳断后电阻值 1.9Ω
跳闸时间 24s
最大电压 240V
保持电流 400mA
跳闸电流 900mA
冷电阻 -
最大额定电流 7A
长*宽*高 11.5mm*3.8mm*19.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

0ZRE0040FF1A厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZRE0040FF1A数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZRE0040FF1A 0ZRE0040FF1A数据手册

0ZRE0040FF1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
