0ZCF0330FF2C

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 20s 5.5A 10mΩ 24V 48mΩ 100A 3.3A 2920 贴片安装 7.36mm*5.12mm*1.15mm
供应商型号: 3864269
供应商: 海外现货
标准整包数: 1

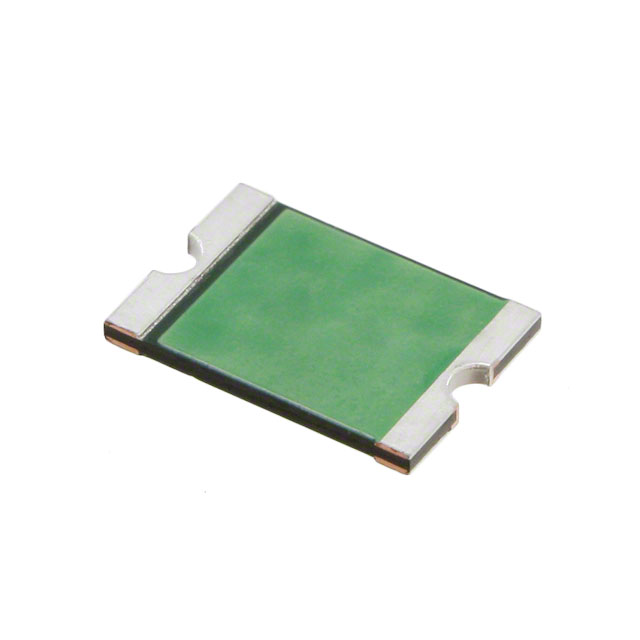

BEL FUSE PTC可复位保险丝 0ZCF0330FF2C

0ZCF0330FF2C概述

    Surface Mount PTC: 0ZCF Series 技术手册

    产品简介


    0ZCF系列是贝尔熔断器公司(Bel Fuse Inc.)生产的表面贴装型正温度系数热敏电阻(PTC)。这些产品适用于多种电气应用,包括汽车、工业设备及消费电子产品。每个0ZCF型号都经过严格的测试和认证,确保在过电流或过热故障条件下提供可靠的保护。它们具备快速响应时间和高保持电流的能力,有助于保护电路免受损害。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 2920 Chip Size |
    | 保持电流范围 | 300mA - 5A |
    | 最大电压 | 6V - 60V (视具体型号而定) |
    | 工作温度范围 | -40°C 至 85°C |
    | 认证 | TUV (EN/IEC 60738-1-1 和 EN/IEC 60730-1), UL 认证 (UL1434) |
    | 无铅 | 是 |
    | 无卤素 | 是 |

    产品特点和优势


    0ZCF系列的主要特点包括:
    - 快速响应时间:能够在短时间内检测并应对过电流情况。
    - 高保持电流:在某些型号上,保持电流高达5A。
    - AEC-Q认证:适用于汽车级应用,提供更高的可靠性和稳定性。
    - 温度适应性强:能够在广泛的温度范围内稳定运行。
    这些特点使0ZCF系列在市场上具有显著的竞争优势,尤其适合对安全性要求较高的应用领域。

    应用案例和使用建议


    根据技术手册,0ZCF系列PTC广泛应用于汽车电子、工业控制设备和消费电子产品中。例如,在电动车充电系统中,PTC可以用来保护电路免受瞬时过载的影响。对于其他应用场景,可以采用如下建议:
    - 在设计电路时,确保保持电流(IH)和触发电流(IT)的选择符合具体应用需求。
    - 注意温度影响,特别是在高温环境中,需要适当降低电流以避免误触发。

    兼容性和支持


    - 兼容标准工业清洗溶剂和方法。
    - 按照IPC J-Std-020标准,MSL等级为2a。
    - 厂商提供详细的技术支持和售后维护服务。

    常见问题与解决方案


    - 问题:PTC是否适合在有大电感的电路中使用?
    解决方案:不建议在有大电感的电路中使用PTC,因为PTC在跳闸时可能产生超过额定电压的电路电压尖峰。
    - 问题:如何进行焊接再加工?
    解决方案:建议使用IR、蒸汽相炉或热风炉进行再加工,避免使用波峰焊/直接浸入。

    总结和推荐


    0ZCF系列PTC在技术和性能方面表现卓越,具备广泛的适用性和强大的可靠性。特别是其AEC-Q认证使其成为汽车电子应用的理想选择。考虑到其优异的性能和广泛的应用领域,我们强烈推荐使用0ZCF系列PTC,尤其是对于需要高度可靠性和稳定性的应用场合。

0ZCF0330FF2C参数

参数
最小初始态电阻值 10mΩ
最大跳断后电阻值 48mΩ
跳闸时间 20s
最大电压 24V
保持电流 3.3A
跳闸电流 5.5A
冷电阻 -
最大额定电流 100A
长*宽*高 7.36mm*5.12mm*1.15mm
通用封装 2920
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0ZCF0330FF2C厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCF0330FF2C数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCF0330FF2C 0ZCF0330FF2C数据手册
