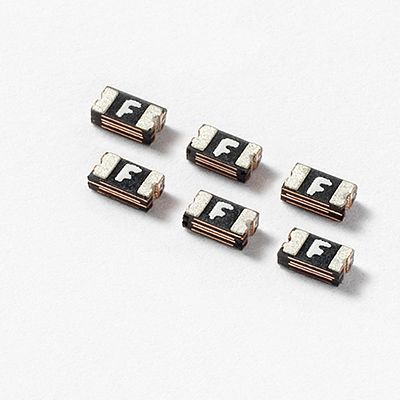

0603L020YR

产品分类: PTC可复位保险丝
厂牌: WICKMANN
产品描述: Wickmann 自恢复保险丝, 0603L 系列, 9V 直流, 500mA, 保持电流0.2A
供应商型号: 1740695
供应商: 欧时
标准整包数: 50
WICKMANN PTC可复位保险丝 0603L020YR

0603L020YR概述

    # POLY-FUSE® Resettable PTCs 0603L系列技术手册

    产品简介


    POLY-FUSE® 0603L系列为表面贴装型过电流保护装置,适用于空间有限且需要可复位保护的应用场景。这些保护装置具有紧凑设计,能够有效节省板载空间,并且具有低电阻、低轮廓等特点,特别适合USB外围设备、硬盘驱动器、CD-ROM、母板和外围设备的即插即用保护。

    技术参数


    以下是0603L系列的主要技术规格和性能参数:
    | 型号 | 持续电流 (I hold, A) | 跳闸电流 (I trip, A) | 最大电压 (V max, V) | 最大故障电流 (I max, A) | 功耗 (P d, W) | 最大时间到跳闸 (秒) | 最小电阻 (R min, Ω) | 跳闸后最大电阻 (R 1max, Ω) |
    |
    | 0603L004 | 0.04 | 0.12 | 24 | 20 | 0.5 | 0.20 | 4.00 | 40.00 |
    | 0603L010 | 0.10 | 0.30 | 15 | 40 | 0.5 | 0.50 | 0.900 | 6.000 |
    | 0603L020 | 0.20 | 0.50 | 9 | 40 | 0.5 | 1.00 | 0.550 | 3.500 |
    | 0603L025 | 0.25 | 0.55 | 9 | 40 | 0.5 | 8.00 | 0.500 | 3.000 |
    | 0603L035 | 0.35 | 0.75 | 6 | 40 | 0.5 | 8.00 | 0.200 | 1.000 |
    | 0603L050 | 0.50 | 1.00 | 6 | 40 | 0.5 | 8.00 | 0.100 | 0.680 |
    环境规格
    - 操作/存储温度:-40°C至+85°C
    - 最大设备表面温度(跳闸状态):125°C
    - 被动老化:+85°C,1000小时,典型电阻变化±10%
    - 湿度老化:+85°C,85%RH,100小时,典型电阻变化±15%
    - 热冲击:MIL–STD–202方法107,+85°C/-40°C,20次循环,典型电阻变化-30%
    - 溶剂耐受性:MIL–STD–202方法215,无变化
    - 振动:MIL–STD–883方法2007条件A,无变化
    物理规格
    - 端子材料:镀锡铜
    - 焊料可焊性:符合EIA标准RS186-9E,ANSI/J-STD-002类别3
    - 焊接参数
    - 预热温度:150°C至200°C
    - 预热时间:60至180秒
    - 关键区时间:tL至tP
    - 峰值温度:260°C ±5°C
    - 再流方法:IR、蒸汽相炉、热风炉、N2环境
    - 推荐最大焊膏厚度:0.25mm(0.010英寸)
    - 设备可以使用标准行业方法和溶剂进行清洁和返工

    产品特点和优势


    1. RoHS合规:无铅、无卤素,环保友好。
    2. 快速响应:能快速响应故障电流,保证电路安全。
    3. 紧凑设计:体积小巧,节省PCB板上的空间。
    4. 低电阻:提高系统效率。
    5. 高温适应性:兼容高温焊料。
    6. 即插即用保护:适用于多种电子产品,如USB外设、硬盘驱动器、CD-ROM等。

    应用案例和使用建议


    应用场景
    - USB外围设备:用于防止外部设备的短路问题。
    - 硬盘驱动器:确保数据传输的安全性。
    - 母板和外围设备:提供过电流保护,延长设备寿命。
    - 数码相机、游戏机接口:保护敏感的电子设备免受损害。
    使用建议
    - 在实际应用中,需根据具体的工作环境和需求选择合适的型号。
    - 注意设备在高温、高湿等极端环境下可能会出现电阻变化,因此建议定期检测。
    - 对于含有较大电感的电路,可能需要额外考虑电压尖峰的影响,建议在电路设计时加入相应的防护措施。

    兼容性和支持


    - 该系列产品经过多项认证测试,具备良好的机械和环境耐久性。
    - 用户可以联系供应商获取技术支持和维护服务,以确保产品的最佳性能。

    常见问题与解决方案


    1. 问:如何确认选择正确的型号?
    - 答:参考电气特性表,根据设备的具体需求选择合适电流范围的型号。
    2. 问:设备在极端环境下的表现如何?
    - 答:根据环境规格表,该产品在-40°C至+85°C的操作范围内均表现出良好的性能,但极端温度下可能会出现轻微的电阻变化。
    3. 问:如何处理电路中较大的电感问题?
    - 答:需要在电路设计中添加额外的防护措施,以防止电压尖峰对PPTC设备造成损坏。

    总结和推荐


    产品综合评估
    POLY-FUSE® 0603L系列是一款优秀的表面贴装过电流保护装置,适用于各种需要高效、可靠保护的电子产品。其紧凑的设计、快速响应的特点以及良好的环境适应性,使其成为市场的理想选择。
    是否推荐
    基于上述分析,我强烈推荐使用POLY-FUSE® 0603L系列产品。无论是对于消费者还是企业用户,这款产品都能提供可靠的过电流保护,显著提高系统的稳定性和安全性。

0603L020YR参数

参数
跳闸电流 500mA
冷电阻 550mΩ
最大额定电流 40A
最小初始态电阻值 550mΩ
最大跳断后电阻值 3.5Ω
跳闸时间 600ms
最大电压 9Vdc
保持电流 200mA
长*宽*高 1.8mm*1mm*750μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
