NR72AB0

产品分类: PTC可复位保险丝
厂牌: BOURNS
产品描述: 60A 28 VDC / 25 A,100 cycles 5mΩ 25A 2-SMD 标准安装 4.8mm(长度)*890μm(高度)
供应商型号: N-NR72AB0
供应商: 云汉优选
标准整包数: 1

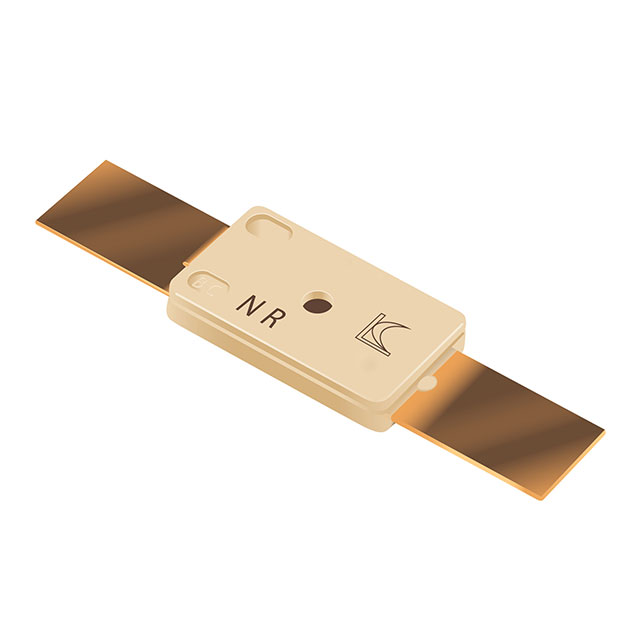

BOURNS PTC可复位保险丝 NR72AB0

NR72AB0概述

    NR Series Breaker (Thermal Cutoff Device) 技术手册

    1. 产品简介


    NR系列断路器(热断开装置)是专为电池保护设计的小型热断开装置(TCO)。这类装置主要用于防止锂聚合物电池和方块电池出现过温及过电流现象。它们可以快速响应并控制异常和过度电流,确保设备的安全运行。NR系列断路器广泛应用于笔记本电脑、平板电脑、智能手机和移动电话等消费电子产品中。

    2. 技术参数


    - 额定值:
    - 环境温度:最小复位温度 40°C
    - 最大泄漏电流:A型 200 mA @ 25°C,C型 150 mA @ 25°C
    - 最低保持电压:2 V @ 25°C,持续1分钟
    - 规格:
    - 跳闸温度:A型分别为 72°C ± 5°C, 77°C ± 5°C, 82°C ± 5°C, 85°C ± 5°C;C型相同
    - 接触额定值:A型 DC12V / 25 A,C型 DC12V / 12 A
    - 最大分断电流:A型 DC5V / 60 A,C型 DC5V / 30 A
    - 最大电压:A型 DC28V / 25 A,C型 DC28V / 12 A
    - 电阻:A型 5 毫欧姆最大,C型 15 毫欧姆最大
    - 尺寸:
    - 长度:4.8 mm ± 0.1 mm
    - 宽度:3.2 mm ± 0.1 mm
    - 高度:2.8 mm ± 0.1 mm

    3. 产品特点和优势


    - 小型化设计:NR系列断路器是市场上体积最小的TCO之一,适用于空间有限的应用场景。
    - 高精度跳闸温度:提供多种温度选项,确保精确保护。
    - 快速反应:能够迅速检测到异常电流并切断电路,有效避免潜在的危险。
    - 广泛应用:适用于各种便携式电子设备,特别是智能手机和平板电脑。
    - 绿色环保:符合RoHS标准,且被定义为无卤素材料,环保且安全。

    4. 应用案例和使用建议


    - 笔记本电脑:通过监测电池状态,防止过热和过电流引发的火灾事故。
    - 智能手机:保护设备免受内部电池故障的影响。
    - 建议使用:
    - 确保安装过程中避免对装置施加过度应力。
    - 在焊接时需使用合适夹具,防止损坏装置。
    - 应定期检查装置的接触电阻,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与常见的电池类型和保护电路板兼容。
    - 支持:制造商提供了详细的使用指南和技术支持,以帮助用户正确安装和使用设备。

    6. 常见问题与解决方案


    - Q:如何处理跳闸后需要复位的情况?
    - A:需要确保环境温度降到10°C以下或者断电后再通电进行复位。
    - Q:如何判断接触电阻是否正常?
    - A:可以使用微欧表在接近装置的位置进行测量,确保准确度。

    7. 总结和推荐


    总体而言,NR系列断路器是一款高性能、可靠的小型热断开装置,非常适合用于便携式电子设备的电池保护。其精确的温度设定、小巧的设计以及出色的性能使其在市场上具有很强的竞争力。强烈推荐给需要高效、安全电池保护的电子设备制造商。
    注意事项:在使用前请详细阅读设计和操作注意事项,避免设备性能下降或损坏。同时,确保所有安装和使用均符合相关标准和安全要求。

NR72AB0参数

参数
保持电流 -
跳闸电流 60A
冷电阻 -
最大额定电流 25A
最小初始态电阻值 -
最大跳断后电阻值 5mΩ
跳闸时间 -
最大电压 28 VDC / 25 A,100 cycles
长*宽*高 4.8mm(长度)*890μm(高度)
通用封装 2-SMD
安装方式 标准安装
零件状态 在售
包装方式 袋装

NR72AB0厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

NR72AB0数据手册

厂牌 PDF简要描述 下载
BOURNS PTC可复位保险丝 BOURNS NR72AB0 NR72AB0数据手册

NR72AB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6678 ¥ 6.2439
400+ $ 0.6386 ¥ 5.9709
800+ $ 0.612 ¥ 5.7222
1600+ $ 0.6018 ¥ 5.6268
5000+ $ 0.5916 ¥ 5.5315
库存: 5000
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1248.78
