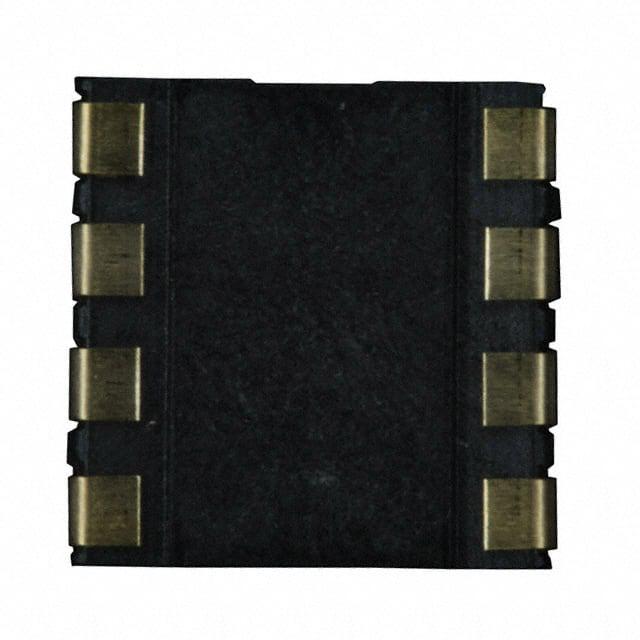

70AAJ4F0G

产品分类: 矩形连接器 - 弹簧式
厂牌: BOURNS
产品描述: Compression Contact,Female 2.54mm 1 4 铜合金 760nm 金 贴片安装 10.06mm(长度)*10mm(高度)
供应商型号:
供应商:
标准整包数: 0
BOURNS 矩形连接器 - 弹簧式 70AAJ4F0G

70AAJ4F0G概述


    产品简介


    本文介绍的是70AA/Female - Modular Contact系列电子元器件。这款产品属于模块化接触器(Modular Contact),主要用于各种连接器的应用场合。其核心特点在于2.54毫米的间距和高度设计,具有从2到6个贵金属接触点,使得其在多种应用环境下都能表现出色。这款接触器能够实现端对端堆叠,并且支持贴片安装工艺,适用于高循环寿命的应用场合。此外,它还符合RoHS和无卤素标准,是一款环保型电子元器件。

    技术参数


    - 电气特性
    - 电流额定值:3A/接触点
    - 电压额定值:60V
    - 接触电阻:最大30毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 工作温度范围:-55°C至125°C
    - 绝缘耐压:交流500V
    - 机械特性
    - 耐用性:最低50,000次循环
    - 接触电阻循环后:50毫欧姆
    - 尺寸与包装
    - 针脚需平行于1.45mm(0.057英寸)内平面
    - 包装方式:可选管装(每管240个)或卷带(每卷750个)

    产品特点和优势


    - 紧凑设计:2.54毫米的间距与高度设计,适合紧凑空间的应用。
    - 多接触点选项:提供2到6个贵金属接触点的选择,增加连接可靠性。
    - 堆叠兼容性:可实现端对端堆叠,提升系统设计灵活性。
    - 环保材料:采用无卤素材料,符合RoHS标准,更环保。
    - 高循环寿命:提供至少50,000次循环的耐用性,适用于高可靠性要求的应用。
    - 易于自动化生产:Pick & Place兼容性,方便大规模生产和装配。

    应用案例和使用建议


    应用案例
    70AA/Female - Modular Contact适用于广泛的工业和消费电子产品中,例如汽车电子、家用电器、通信设备以及医疗设备等。这些产品需要高可靠性和稳定性的连接解决方案,而这款接触器恰好满足这些需求。
    使用建议
    在使用这款接触器时,需要特别注意其尺寸公差和电气特性。建议根据具体应用需求选择合适数量的接触点,并确保正确的焊接工艺以保持良好的电气连接。同时,在设计电路板布局时,考虑到针脚需要平行于1.45mm(0.057英寸)内平面的要求,合理规划接触区域的位置。

    兼容性和支持


    这款接触器可以与其他标准模块化组件配合使用,广泛应用于各种连接器系统中。Bourns公司提供了一系列技术支持服务,包括样品申请、工程咨询和技术文档下载。通过官方网站和官方渠道获取这些资源可以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题:如何确认接头的电气特性是否满足要求?
    - 解答:用户应参考产品技术手册中的电气特性部分,并使用相应的测试设备进行验证。如果发现不符合要求的情况,建议重新检查焊点质量或更换新的接触器。
    - 问题:在高温环境下使用是否会影响产品的寿命?
    - 解答:本产品的工作温度范围为-55°C至125°C,正常使用情况下不会影响寿命。但若超过此范围,则可能影响其性能和可靠性。因此,建议在极端条件下采取额外的保护措施。
    - 问题:是否支持表面贴装技术(SMT)?
    - 解答:是的,这款接触器支持SMT工艺,这使得其便于自动化生产和组装。

    总结和推荐


    总体而言,70AA/Female - Modular Contact凭借其紧凑的设计、高可靠性以及环境友好性,成为了一款优秀的电子元器件。它在各种应用场景中表现出色,特别是在需要高可靠性和长寿命的环境中。我们强烈推荐在相关项目中考虑使用这款产品,尤其是那些需要在紧凑空间内提供稳定连接的应用。通过结合上述应用案例和使用建议,用户将能充分发挥这款接触器的优势。

70AAJ4F0G参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 4
触头镀层厚度 760nm
类型 Compression Contact,Female
长*宽*高 10.06mm(长度)*10mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

70AAJ4F0G厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

70AAJ4F0G数据手册

厂牌 PDF简要描述 下载
BOURNS 矩形连接器 - 弹簧式 BOURNS 70AAJ4F0G 70AAJ4F0G数据手册

70AAJ4F0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
