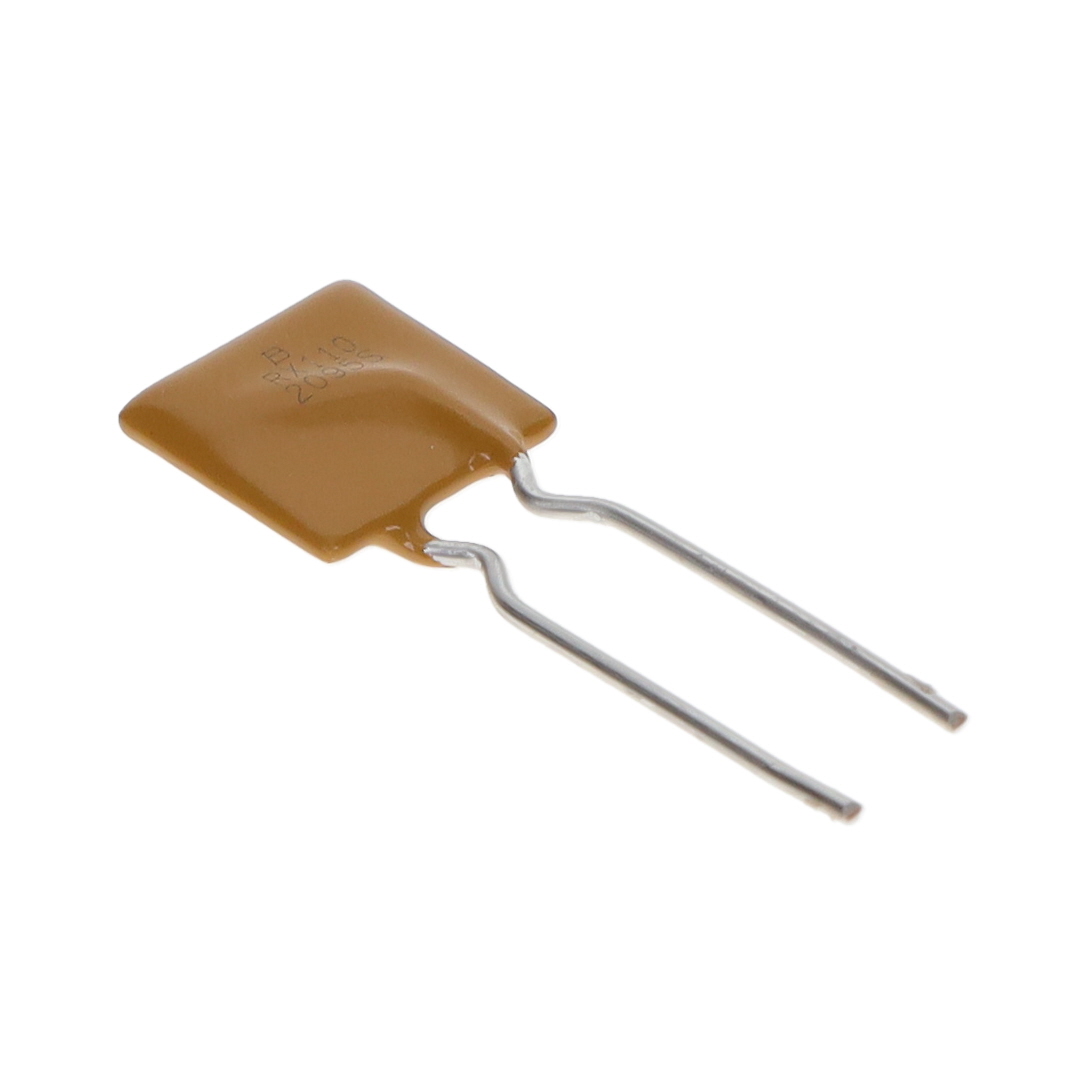

MF-RX110/72-2-14

产品分类: PTC可复位保险丝
厂牌: BOURNS
产品描述: 8.2s 2.2A 150mΩ 72V 380mΩ 40A 1.1A 通孔安装 10.84mm*3.1mm*16.84mm
供应商型号: AV-A-BNSMFRX11072214
供应商: Avnet
标准整包数: 3000
BOURNS PTC可复位保险丝 MF-RX110/72-2-14

MF-RX110/72-2-14概述

    # MF-RX/72 Series - PTC Resettable Fuses

    1. 产品简介


    基本描述
    MF-RX/72 系列是 Bourns 公司生产的复位式正温度系数(PTC)熔断器。这些器件专为提供短路和过载保护而设计,适用于多种低压电源供电系统,最大额定电压为 72 伏。该系列熔断器特别适合用于安全和火灾报警系统、扬声器和电源变压器等领域。
    主要功能
    - 额定电压:72 伏
    - 拥有固化的阻燃环氧聚合物绝缘材料,符合 UL 94 V-0 要求
    - 符合 RoHS 指令且无卤素
    - 支持广泛的电流范围,从 0.2 安到 3.75 安

    2. 技术参数


    | 型号 | Vmax (伏特) | Imax (安培) | Ihold (安培) | Itip (安培) | 初始电阻 (欧姆) | 1 小时电阻 (欧姆) | 最大响应时间 (秒) | 损耗功率 (瓦) |
    |
    | MF-RX020/72 | 72 | 40 | 0.20 | 0.40 | 1.50 | 2.84 | 1.00 | 2.2 |
    | MF-RX025/72 | 72 | 40 | 0.25 | 0.50 | 1.00 | 1.95 | 1.25 | 2.5 |
    | MF-RX030/72 | 72 | 40 | 0.30 | 0.60 | 0.76 | 1.36 | 1.50 | 3.0 |
    | MF-RX040/72 | 72 | 40 | 0.40 | 0.80 | 0.52 | 0.86 | 2.00 | 3.9 |
    | MF-RX050/72 | 72 | 40 | 0.50 | 1.00 | 0.41 | 0.77 | 2.50 | 4.0 |
    | MF-RX065/72 | 72 | 40 | 0.65 | 1.30 | 0.27 | 0.48 | 3.25 | 5.3 |
    | MF-RX075/72 | 72 | 40 | 0.75 | 1.50 | 0.18 | 0.40 | 3.75 | 6.3 |
    | MF-RX090/72 | 72 | 40 | 0.90 | 1.80 | 0.14 | 0.31 | 4.50 | 7.2 |
    | MF-RX110/72 | 72 | 40 | 1.10 | 2.20 | 0.15 | 0.25 | 5.50 | 8.2 |
    | MF-RX135/72 | 72 | 40 | 1.35 | 2.70 | 0.12 | 0.19 | 6.75 | 9.6 |
    | MF-RX160/72 | 72 | 40 | 1.60 | 3.20 | 0.09 | 0.14 | 8.00 | 11.4 |
    | MF-RX185/72 | 72 | 40 | 1.85 | 3.70 | 0.08 | 0.12 | 9.25 | 12.6 |
    | MF-RX250/72 | 72 | 40 | 2.50 | 5.00 | 0.05 | 0.08 | 12.50 | 15.6 |
    | MF-RX300/72 | 72 | 40 | 3.00 | 6.00 | 0.04 | 0.06 | 15.00 | 19.8 |
    | MF-RX375/72 | 72 | 40 | 3.75 | 7.50 | 0.03 | 0.05 | 18.75 | 24.0 |
    工作环境
    - 运行温度范围:-40°C 至 +85°C
    - 存储条件:最高 40°C / 70% 相对湿度
    - 机械冲击和振动测试均通过

    3. 产品特点和优势


    - 环保材料:采用无卤素、符合 RoHS 标准的阻燃环氧聚合物绝缘材料。
    - 高可靠性:能够在极端条件下保持稳定性能,满足各种严苛环境的应用需求。
    - 自我恢复能力:PTC 复位功能使其能够自动恢复到正常状态,降低系统停机时间。
    - 广泛适用性:适用于多种低压电源系统和负载保护,包括安防和消防报警系统、扬声器及电源变压器等。

    4. 应用案例和使用建议


    应用场景
    - 安全和火灾报警系统
    - 扬声器
    - 电源变压器
    使用建议
    - 正确安装:确保安装过程中不会施加过度的机械应力,以避免影响其自恢复功能。
    - 热管理:考虑到 PTC 设备在故障状态下会经历热膨胀,需要在其周围留出足够的空间。
    - 配合使用:在设计电路时,考虑可能存在的电感效应,以免产生超出额定电压的电压峰值。

    5. 兼容性和支持


    兼容性
    MF-RX/72 系列产品与常见的电子元器件兼容良好,可在大多数标准 PCB 上进行焊接操作。
    支持和服务
    Bourns 公司提供了详细的使用指南和技术文档,确保客户能够获得全面的技术支持。此外,还有在线资源和专业团队解答用户的任何疑问。

    6. 常见问题与解决方案


    常见问题
    - Q: PTC 是否可以反复使用?
    - A: 是的,PTC 在故障后会自动复位并恢复导通状态。

    - Q: 如何存储这些器件?
    - A: 存储条件为温度不超过 40°C 和相对湿度不超过 70%,确保长期储存不失效。
    解决方案
    - Q: 发现设备无法复位怎么办?
    - A: 需要检查设备是否遭受了机械应力或者暴露于有害溶剂中。如有必要,重新校准或更换设备。

    7. 总结和推荐


    综合评估
    MF-RX/72 系列 PTC 复位式熔断器具有卓越的性能和可靠性,适用于各种低压供电系统的保护。它的环保材料和高稳定性使其成为许多应用领域的理想选择。
    推荐
    强烈推荐 MF-RX/72 系列 PTC 熔断器,尤其适用于那些需要频繁复位和高可靠性的场合。用户在使用前请务必阅读详细的技术手册并参考相关应用指南,以确保最佳的使用效果。

MF-RX110/72-2-14参数

参数
保持电流 1.1A
跳闸电流 2.2A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 150mΩ
最大跳断后电阻值 380mΩ
跳闸时间 8.2s
最大电压 72V
长*宽*高 10.84mm*3.1mm*16.84mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MF-RX110/72-2-14厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MF-RX110/72-2-14数据手册

厂牌 PDF简要描述 下载
BOURNS PTC可复位保险丝 BOURNS MF-RX110/72-2-14 MF-RX110/72-2-14数据手册

MF-RX110/72-2-14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3303 ¥ 2.9228
9000+ $ 0.3273 ¥ 2.8967
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8768.4
