MF-SM075-2-99

产品分类: PTC可复位保险丝
厂牌: BOURNS
产品描述: 300ms 1.5A 230mΩ 30V 1Ω 80A 750mA 2-SMD 贴片安装 7.31mm*5.44mm*3.18mm
供应商型号: 2508397046
供应商: 欧时
标准整包数: 1

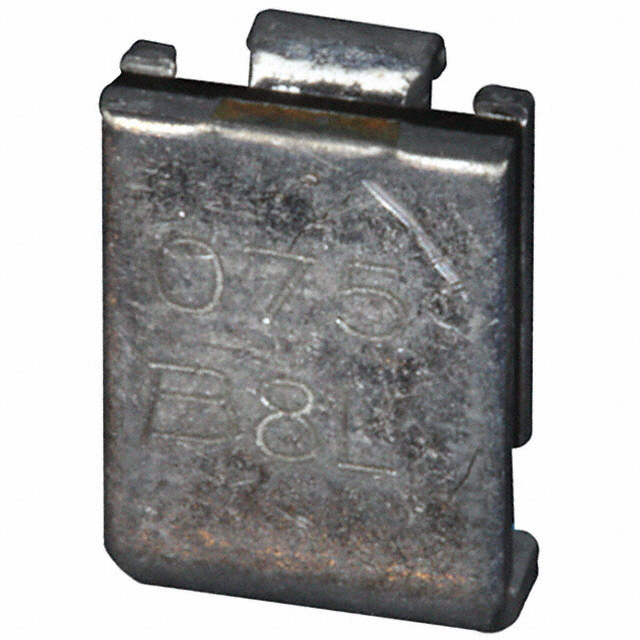

BOURNS PTC可复位保险丝 MF-SM075-2-99

MF-SM075-2-99概述


    产品简介


    Bourns® Multifuse® PPTC Resettable Fuses(简称MF-SM系列)是一系列用于保护低电压电路的可复位熔断器。这些熔断器具有多种型号,适用于广泛的工业和消费电子产品,如计算机及其外围设备、通用电子产品及汽车应用。它们通过利用聚合物正温度系数(PTC)材料的独特属性来自动切断电路,以防止过电流和过热损坏。

    技术参数


    - 认证与标准
    - 符合AEC-Q200 Rev-C应力测试标准
    - RoHS合规,无卤素
    - 按照EIA-481-2标准包装
    - 电气特性
    | 型号 | Vmax (伏特) | Ihold (安培) | Itrip (安培) | 电阻范围 (欧姆) | 功率耗散 (瓦特) |
    |
    | MF-SM030 | 60 | 0.30 | 0.60 | 1.5-3.0 | 1.7 |
    | MF-SM050 | 60 | 0.50 | 1.00 | 2.5-4.0 | 1.7 |
    | MF-SM075 | 30 | 0.75 | 1.50 | 8.0 | 1.7 |
    - 工作环境
    - 工作温度:-40°C至+85°C
    - 最大设备表面温度(熔断状态):125°C
    - 存储温度:最大40°C,相对湿度最大70%

    产品特点和优势


    1. 安全合规性:符合AEC-Q200 Rev-C标准,确保在汽车应用中的可靠性。
    2. 高兼容性:表面贴装设计,完全兼容现有行业标准。
    3. 环境保护:RoHS合规且无卤素,满足环保要求。
    4. 多功能性:适合各种负载和电压条件下的保护需求,适用于多个行业领域。
    5. 稳定性:在高温和高湿度环境下表现出色,具有良好的抗老化和抗振动能力。

    应用案例和使用建议


    - 计算机及周边设备:常见的应用场景之一是计算机主板上的电源供应线路保护。建议在设计时考虑适当的散热措施,避免过热导致的误动作。

    - 汽车应用:例如,在电池管理系统中保护电路免受过电流损害。在安装时需要确保有足够的空间以容纳热膨胀。
    - 一般电子产品:可用于消费电子产品中的小型电路保护。注意选择合适的型号以匹配特定的应用电流和电压。

    兼容性和支持


    - 兼容性:MF-SM系列熔断器与标准的PCB设计和制造流程高度兼容,且与多种表面贴装工艺兼容。
    - 支持和服务:厂商提供全面的技术支持和售后保障,包括详细的使用手册和在线文档资源。

    常见问题与解决方案


    - 问题一:设备频繁误动作。
    - 解决方案:检查电路中的电感是否超过熔断器的额定值。如果电感过高,可能需要重新评估并选择更高额定值的熔断器。

    - 问题二:设备无法正确熔断。
    - 解决方案:确认实际工作条件下的电流是否超过了熔断器的Ihold(保持电流)和Itrip(触发电流)。如果电流过小,则需要更换为更适合该电流范围的型号。

    总结和推荐


    Bourns® Multifuse® PPTC Resettable Fuses系列在技术和应用上都表现出色,适合于多种低压电力供应系统的保护需求。其独特的特性使其在计算机、汽车电子及消费电子产品领域中具有很高的市场竞争力。强烈推荐在上述应用场景中选用此系列熔断器以提高系统整体的安全性和可靠性。

MF-SM075-2-99参数

参数
最小初始态电阻值 230mΩ
最大跳断后电阻值
跳闸时间 300ms
最大电压 30V
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 80A
长*宽*高 7.31mm*5.44mm*3.18mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

MF-SM075-2-99厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MF-SM075-2-99数据手册

厂牌 PDF简要描述 下载
BOURNS PTC可复位保险丝 BOURNS MF-SM075-2-99 MF-SM075-2-99数据手册

MF-SM075-2-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
