MF-FSMF035X-2

产品分类: PTC可复位保险丝
厂牌: BOURNS
产品描述: Bourns 自恢复保险丝, MF-FSMF 系列, 6V, 0.75A, 保持电流0.35A
供应商型号: 14M-MF-FSMF035X-2
供应商: 云汉优选
标准整包数: 1

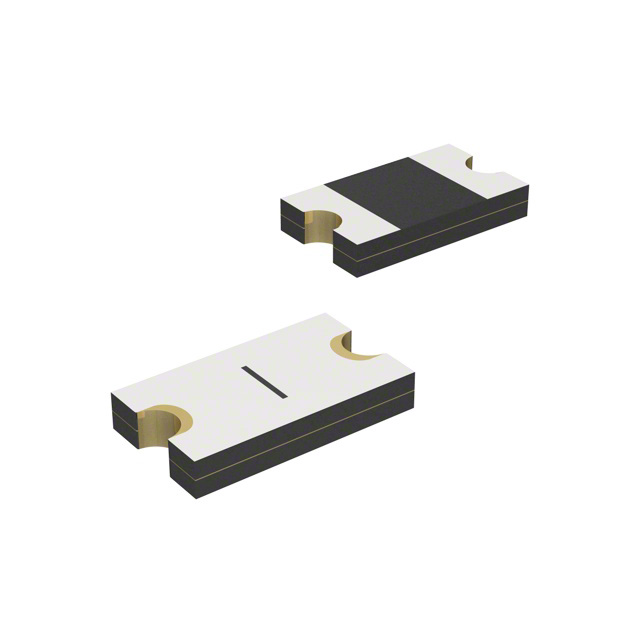

BOURNS PTC可复位保险丝 MF-FSMF035X-2

MF-FSMF035X-2概述

    MF-FSMF系列 - 自恢复PTC保险丝

    产品简介


    MF-FSMF系列是Bourns公司生产的自恢复型PTC(Polymeric Positive Temperature Coefficient)保险丝,设计用于保护USB端口、HDMI 1.4源端、PC主板、手机电池和端口、PDA/数码相机、游戏机端口等设备。该系列保险丝具有小巧紧凑的设计,能在故障事件发生时快速响应,并且符合RoHS和无卤素要求。

    技术参数


    | 型号 | Vmax. (V) | Imax. (A) | Ihold (A) | Itrip (A) | Resistance (Ω) | Time to Trip (s) | Tripped Power Dissipation (W) | Agency Recognition |
    |
    | MF-FSMF010X | 15 | 40 | 0.10 | 0.30 | 0.90 | 6.00 | 0.50 | cUL TÜV ✓ |
    | MF-FSMF020X | 9 | 40 | 0.20 | 0.50 | 0.55 | 3.50 | 1.00 | cUL TÜV ✓ |
    | MF-FSMF025X | 6 | 40 | 0.25 | 0.75 | 0.20 | 1.40 | 8.00 | cUL TÜV ✓ |
    | MF-FSMF035X | 6 | 40 | 0.35 | 0.75 | 0.20 | 1.40 | 8.00 | cUL TÜV ✓ |
    | MF-FSMF050X | 6 | 40 | 0.50 | 1.00 | 0.10 | 0.80 | 8.00 | cUL TÜV ✓ |
    工作温度范围: -40°C 至 +85°C
    存储条件: 最大+40°C,最大相对湿度70%
    环境适应性: 能承受温度冲击、振动、溶剂抵抗等

    产品特点和优势


    - 紧凑设计:采用0603封装,节省电路板空间。
    - 快速反应:小尺寸导致故障事件快速响应。
    - 低轮廓:降低设备厚度,提升整体美观度。
    - 认证合规:符合RoHS标准和无卤素要求。
    - 认证认可:获得cUL和TÜV认证。

    应用案例和使用建议


    应用案例:
    - USB端口保护:防止过流损坏USB接口。
    - HDMI 1.4源端保护:保护视频信号传输的稳定。
    - 手机保护:为手机电池和端口提供保护。
    - 游戏机端口保护:增强游戏设备的安全性。
    使用建议:
    - 在焊接过程中,确保焊接温度不超过推荐值,避免损坏设备。
    - 由于这些设备不推荐手工焊接,因此建议使用回流焊工艺。
    - 在使用过程中要注意设备的散热,防止过热引发故障。

    兼容性和支持


    - 与Pb和无铅焊接工艺兼容。
    - 用户可联系Bourns公司的客服获取进一步的技术支持和售后服务。

    常见问题与解决方案


    1. 如何处理设备在长时间通电下的老化问题?
    - 定期检查设备的工作状态,如有异常应及时更换。
    2. 如何避免在高温环境下设备性能下降?
    - 确保设备周围良好的散热条件,避免温度过高导致的性能衰减。

    总结和推荐


    综述:
    MF-FSMF系列自恢复PTC保险丝具有紧凑的设计、快速反应时间和良好的环境适应性,特别适合需要高度可靠性的电子设备中使用。其符合RoHS和无卤素的要求,使得它在环保方面也表现优异。
    推荐:
    对于追求高可靠性、环境友好性的应用,强烈推荐使用MF-FSMF系列自恢复PTC保险丝。其卓越的性能和广泛的应用领域使其成为众多电子设备的理想选择。

MF-FSMF035X-2参数

参数
最大电压 6V
保持电流 350mA
跳闸电流 750mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 200mΩ
最大跳断后电阻值 1.4Ω
跳闸时间 100ms
长*宽*高 1.65mm(长度)*650μm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MF-FSMF035X-2厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MF-FSMF035X-2数据手册

厂牌 PDF简要描述 下载
BOURNS PTC可复位保险丝 BOURNS MF-FSMF035X-2 MF-FSMF035X-2数据手册

MF-FSMF035X-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
