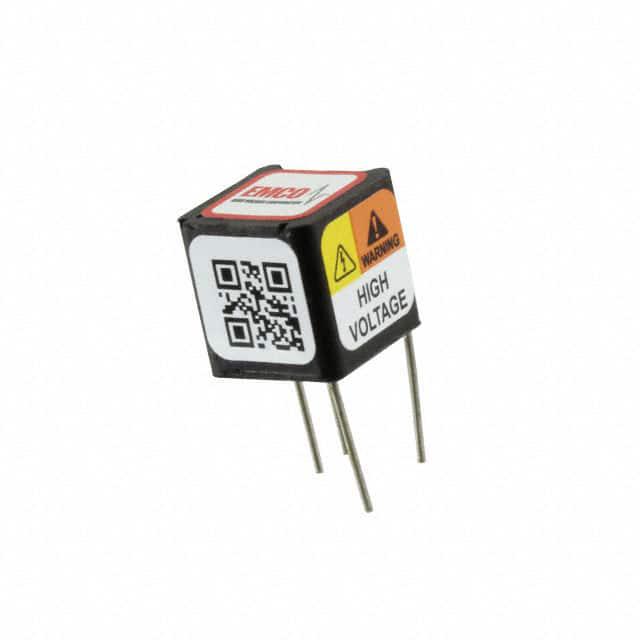

Q04CT-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Proportional Output 1.25mA,1.25mA 200V 2 12V 通孔安装
供应商型号: 1470-3314-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 Q04CT-12

Q04CT-12概述

    Q系列高压直流转换器技术手册解析

    产品简介


    Q系列是由XP POWER公司开发的一系列微型、高可靠性直流到高压直流转换器。这些转换器具有最小体积和重量的特点,适用于多种需要极高输出电压的应用场合,如光电倍增管、电荷泵电路、离子泵、电泳系统、打印机等。产品通过认证,符合RoHS标准,并提供UL认可证书。该系列可提供单输出或双输出(中心抽头)选项,以满足不同的应用需求。

    技术参数


    Q系列高压直流转换器的技术参数如下:
    - 输入电压: 0至5V、12V、15V或24V
    - 最大输出电流: 根据不同型号,范围从0.100 mA到83 μA
    - 电压输出范围: 可达10,000 VDC
    - 负载电压依赖性: 输出电压受负载影响,无外部组件或最小负载要求
    - 隔离度: ±500 VDC偏置在输出端
    - 工作频率: 75-500 kHz(典型)
    - 存储温度: -55至+105°C
    - 操作温度: 标准操作温度为-25至+70°C,扩展操作温度可达-55至+75°C

    产品特点和优势


    Q系列的优势包括:
    - 超小体积和轻量化: 最大体积仅为0.125立方英寸(约2.05立方厘米),适用于便携式电池供电设备。
    - 高可靠性: 低漏电流<250 nA,输出耦合电容<50 pF。
    - 低纹波和EMI/RFI: 输出纹波极低,最低仅0.1%。
    - 无外部组件要求: 所有必要的功能都集成在单个组件内,简化了系统设计。
    - 线性输出: 输出电压直接比例于输入电压,调节输出电压方便。
    - 控制功能: 可通过控制引脚实现输出开关控制,适合闭环系统的误差放大器控制。

    应用案例和使用建议


    Q系列高压直流转换器广泛应用于各种领域,如光电探测器、激光器、离子泵和电泳设备等。以下是一些建议和使用方法:
    - 光电探测器应用: 高压可以提供足够的电源来驱动光电二极管和光电倍增管,确保稳定的光电信号输出。
    - 电泳应用: 输出电压的可调性和稳定性有助于精确控制电泳过程,提高实验的重复性和准确性。
    - 便携式医疗设备: 微型体积和轻量化设计使得这些转换器适用于便携式医疗器械,如便携式心脏除颤器等。

    兼容性和支持


    Q系列转换器与广泛的电源输入兼容,包括5V、12V、15V和24V输入。此外,还提供了控制引脚选项,允许更精细的输出电压控制。XP POWER公司提供全面的技术支持和售后服务,包括产品选择指南和技术文档。

    常见问题与解决方案


    - 问题: 如何选择合适的输出电压?
    - 解决方案: 参考技术手册中的表格选择合适的型号。通常根据具体应用的需求确定输出电压范围。
    - 问题: 控制引脚如何使用?
    - 解决方案: 详细操作请参考技术手册第10页,控制引脚可用于关闭或开启输出。

    总结和推荐


    综上所述,Q系列高压直流转换器凭借其卓越的可靠性和紧凑的设计,在众多应用中表现出色。无论是光电探测还是医疗设备,这款产品都能提供理想的电源解决方案。强烈推荐给需要高性能高压电源的工程师和技术人员。

Q04CT-12参数

参数
输出电压 200V
类型 -
特性 Proportional Output
输出总功率 -
输入电压最大值 12V
最大容性负载 -
输出电压组数 2
转换效率 -
输出方式 -
开关频率 -
输出电流最大值 1.25mA,1.25mA
输入电压最小值 -
散热方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装
