2320131

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT-PS/12DC/24DC/5,Phoenix Contact DCDC转换器, QUINT-PS/12DC/24DC/5系列, 9 → 18 V dc输入, 24V 直流输出, 120W
供应商型号: 2576454
供应商: element14
标准整包数: 1

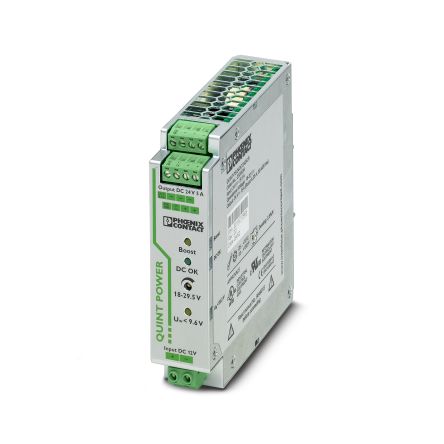

PHOENIX CONTACT DC-DC模块 2320131

2320131概述

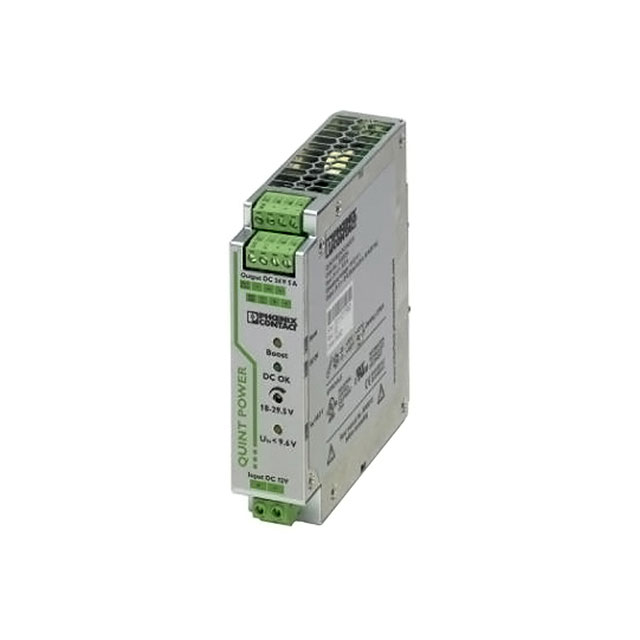

    # Phoenix Contact QUINT-PS/12DC/24DC/5 DC/DC Converter

    产品简介


    Phoenix Contact QUINT-PS/12DC/24DC/5 是一款用于DIN导轨安装的初级开关式直流-直流转换器,配备选择性熔断断路器(SFB)技术。它将输入电压从12V直流转换为24V直流,并提供高达5A的输出电流。这款转换器特别适用于需要高度可靠性的工业应用,例如自动化控制系统、数据通信设施以及各种设备的独立供电系统。

    技术参数


    输入数据
    - 输入电压范围:9V至18V直流
    - 额定输入电压:12V直流
    - 启动电流冲击:<15A(典型)
    - 输入浪涌保护:压敏电阻型
    - 最大相对湿度(操作):≤95%(非冷凝状态)
    输出数据
    - 输出电压:24V直流±1%
    - 设定输出电压范围:18V至29.5V直流(24V直流,恒定容量限制)
    - 额定输出电流:5A(-25°C至60°C)
    - 峰值输出电流:6.25A(-25°C至40°C持续,UOUT=24V直流)
    - 输出功率:120W
    - 残余纹波:<75mV峰峰值
    - 无负载条件下的最大功耗:2W
    工作环境
    - 防护等级:IP20
    - 操作温度范围:-25°C至70°C(超过60°C时降容率为2.5%/K)
    - 存储/运输温度范围:-40°C至85°C
    机械数据
    - 宽度:32mm(或122mm,带替代装配)
    - 高度:130mm
    - 深度:125mm(或35mm,带替代装配)

    产品特点和优势


    - 可靠的静态起动能力:借助于静态POWER BOOST电源储备,可以永久提供高达125%的额定电流。
    - 故障预防监控:预先报告临界运行状态,提高系统的可用性。
    - 稳定的输出电压:输出电压即使在长电缆末端也能被再生。
    - 电气隔离:确保系统之间独立供电。
    - 高效且经济:六倍于额定电流的磁性电路快速跳闸,实现选择性和成本效益的系统保护。

    应用案例和使用建议


    这款DC/DC转换器广泛应用于工业自动化系统,特别是在自动化设备、传感器网络和工业机器人等领域。对于要求高稳定性和可靠性的应用场合,建议采用多模块并联冗余以提高可靠性。此外,在长期高温环境下使用时需要注意进行适当的散热设计。

    兼容性和支持


    这款转换器已获得多项国际认证,包括UL、CE和ATEX等标准。在安装过程中,请参照官方文档提供的安装指南进行正确连接。制造商提供了详细的用户手册和技术支持,以确保用户能够正确使用并进行必要的维护。

    常见问题与解决方案


    - Q: 如何进行冗余设计?
    A: 将多个模块并联使用可以提供更高的系统冗余度和输出能力。连接时应注意不要形成环路,避免电流不均衡。

    - Q: 如何应对高温环境?
    A: 在超过60°C的环境中使用时,应根据降容率进行适当调整,并确保良好的通风散热条件。

    - Q: 什么是SFB技术?
    A: SFB技术是一种选择性熔断断路器技术,能够在检测到过载时迅速切断故障回路,从而实现有效的系统保护。

    总结和推荐


    总体而言,Phoenix Contact QUINT-PS/12DC/24DC/5是一款集高可靠性、高效能和多功能于一体的DC/DC转换器。其独特的POWER BOOST技术和SFB保护机制使其成为复杂工业环境的理想选择。建议在需要高可靠性和稳定输出的应用中优先考虑使用此产品。

2320131参数

参数
最大容性负载 -
散热方式 -
转换效率 -
输出总功率 -
输入电压最小值 9V
输出方式 Fixed
输出电压组数 1
类型 -
输入电压最大值 18V
特性 -
开关频率 -
输出电流最大值 5A
输出电压 24V
长*宽*高 130mm(长度)*32mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2320131厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2320131数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2320131 2320131数据手册

2320131封装设计

查看详情并下载
Symbol
Footprint
3D Model
