2905012

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,保护涂层,QUINT-PS/96-110DC/24DC/10/CO,Phoenix Contact DCDC转换器, QUINT-PS/96-110DC/24DC/10/CO系列, 67.2 → 154 V 直流输入, 24V 直流输出, 240W
供应商型号: 277-16827-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT DC-DC模块 2905012

2905012概述

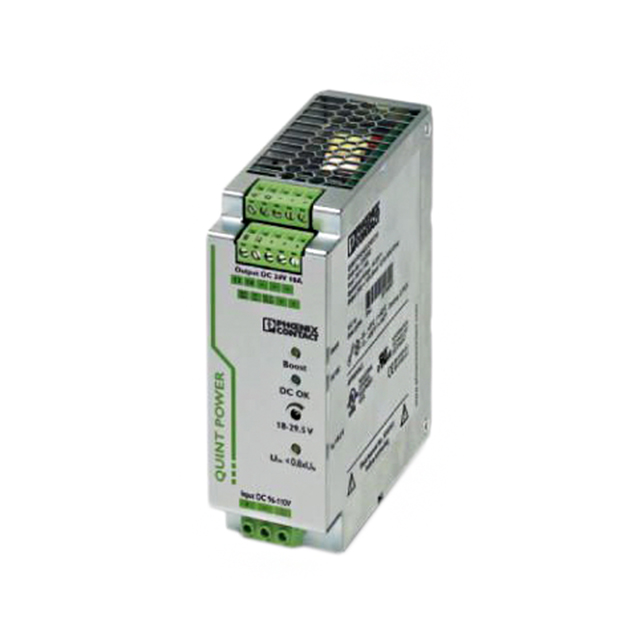

    QUINT-PS/96-110DC/24DC/10/CO DC/DC Converter: Superior System Availability

    1. 产品简介


    PHOENIX CONTACT的QUINT-PS/96-110DC/24DC/10/CO是一款采用SFB(Selective Fuse Breaking)技术的DC/DC转换器,特别适用于工业自动化应用。该转换器具备96至110V直流输入范围,提供24V直流输出,最大输出电流可达10A。该产品具有广泛的电压输入范围、高可靠性和出色的系统可用性,广泛应用于工业自动化控制系统的电源管理。

    2. 技术参数


    - 输入数据
    - 额定输入电压:96 V DC 至 110 V DC
    - 输入电压范围:67.2 V DC 至 154 V DC
    - 启动电流限制:<10 A(典型值)
    - 保护电路:压敏电阻瞬态浪涌保护
    - 反极性保护:≤154 V DC
    - 内置保险丝:10 A(内部,设备保护)
    - 输出数据
    - 额定输出电压:24 V DC ±1%
    - 输出电压设置范围:18 V DC 至 29.5 V DC(24 V恒流容量)
    - 输出电流:10 A(-40°C 至 60°C)
    - 动态功率储备:60 A(SFB技术,12 ms)
    - 控制偏差:静态负载变化 <1%,动态负载变化 <2%
    - 其他参数
    - 能效:>92%(UIN 96 V DC / UOUT 24 V DC)
    - 过载能力:无限大容性负载
    - 绝缘电压:输入/输出 1.5 kV(型式测试),1 kV(例行测试)
    - 平均无故障时间(MTBF):> 772,000 小时(40°C)

    3. 产品特点和优势


    - SFB技术:提供6倍额定电流的12ms动态功率储备,可以可靠且快速地触发标准断路器。
    - 预防性功能监测:通过实时监控输入电压、输出电压和输出电流来提供全面的诊断。
    - 灵活使用:可应用于氧化和硫化气氛中的潮湿环境(最高湿度可达100%)。
    - 宽输入电压范围:确保即使在极端条件下也能稳定运行。

    4. 应用案例和使用建议


    该DC/DC转换器适用于多种工业自动化应用场景,如改变电压等级、电缆末端电压刷新、独立供电系统等。在实际使用中,建议安装在满足散热要求的位置,以确保长期稳定运行。考虑到该产品的高过载能力和灵活的安装方式,它非常适合在多变的工作环境中使用。

    5. 兼容性和支持


    该产品与其他电子元件或设备的兼容性良好,可根据具体需求选择合适的配件。PHOENIX CONTACT提供了丰富的技术支持和售后服务,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何调整输出电压?
    - 解决方案:通过调节产品上的电位计,可以在18至29.5V之间调整输出电压。

    - 问题:在启动过程中需要注意什么?
    - 解决方案:必须由专业人员进行安装和启动,并确保外部线路充分保护和尺寸正确。

    7. 总结和推荐


    综上所述,QUINT-PS/96-110DC/24DC/10/CO凭借其强大的SFB技术、预防性功能监测、高可靠性和宽输入电压范围,在工业自动化领域中表现出色。对于需要高性能、高可靠性的电源管理系统来说,这款产品是一个值得推荐的选择。如果你的应用环境要求严苛且需要长时间稳定运行,那么这个产品将是你的理想之选。

2905012参数

参数
最大容性负载 -
输出方式 DC-DC
特性 -
散热方式 -
开关频率 -
输入电压最小值 67.2V
输出电压 24V
输出电流最大值 10A
输出电压组数 1
输出总功率 -
输入电压最大值 154V
转换效率 92%
类型 -
长*宽*高 48mm(长度)*125mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 散装

2905012厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2905012数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2905012 2905012数据手册

2905012封装设计

查看详情并下载
Symbol
Footprint
3D Model
