2905008

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT-PS/48DC/48DC/5,Phoenix Contact DCDC转换器, QUINT-PS/48DC/48DC/5系列, 30 → 60 V 直流输入, 30 → 56V 直流输出, 20W
供应商型号: 2778150
供应商: element14
标准整包数: 1

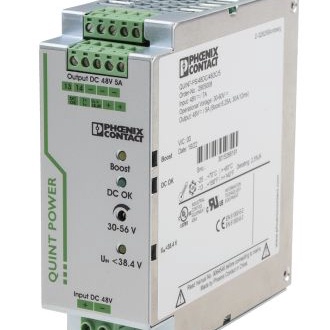

PHOENIX CONTACT DC-DC模块 2905008

2905008概述

    # QUINT DC/DC 转换器:产品技术手册解析

    产品简介


    产品类型及功能
    QUINT DC/DC转换器是一种高可靠性的直流-直流转换设备,专为工业自动化和控制系统的电源管理设计。它具备高度集成的功能,能够改变电压等级,确保长距离供电时的电压稳定,并通过电气隔离构建独立的供电系统。此外,此转换器还采用了选择性熔断断路(SFB)技术,提供快速而有效的过流保护。
    主要功能
    - 改变电压等级,实现高效能量传输。
    - 电气隔离,保障不同电路之间的安全运行。
    - 提供选择性熔断断路,保证系统的可靠性和低成本维护。
    - 支持功率增强模式,满足启动大负荷的需求。
    应用领域
    QUINT DC/DC转换器广泛应用于工业自动化、过程控制、轨道交通等领域。其紧凑的设计使其非常适合在狭小空间内安装,适用于铁路车辆、工厂自动控制系统以及各类电气化装置。

    技术参数


    基本规格
    - 输入电压范围:30 V DC 至 60 V DC
    - 输出电压:48 V DC ±1%
    - 最大输出电流:5 A(标准),可扩展至6.25 A(功率增强模式)
    - 工作温度范围:-25°C 至 70°C
    - 尺寸:48 mm(宽)× 130 mm(高)× 125 mm(深)
    特性
    - 效率:> 93%
    - 绝缘强度:输入/输出间 1.5 kV(型式试验),1 kV(例行试验)
    - 接线方式:可拆卸式螺丝连接
    - 导线尺寸:0.2 mm² 至 2.5 mm²(实心导体)或灵活导体
    - 环境防护等级:IP20
    功能特性
    - POWER BOOST:静态功率储备,提供高达125%额定电流的瞬时输出能力。
    - 预防性功能监控:实时监测潜在故障,提前预警异常状况。
    - 无负载功耗:< 2.7 W

    产品特点和优势


    QUINT DC/DC转换器以其创新的技术和卓越的性能脱颖而出,以下是其关键优势:
    1. 可靠性:采用六倍额定电流的快速断路设计,显著提高系统的可靠性和安全性。
    2. 适应性强:无论是短时间大电流需求还是长期稳定运行,该产品均能胜任。
    3. 兼容性:通过选择性熔断断路技术,确保系统中的其他组件不会因误操作而受损。
    4. 高性能:支持多种电压转换配置,并且残余纹波小于20 mVpp,确保信号质量。

    应用案例和使用建议


    典型应用场景
    1. 工业控制:用于PLC、传感器和其他控制模块的稳定供电。
    2. 轨道交通:为列车上的电子设备提供可靠电源。
    3. 远程站点:解决长电缆带来的电压降问题。
    使用建议
    - 在负载变化较大的情况下,建议开启POWER BOOST模式以应对瞬时大功率需求。
    - 定期检查设备状态,尤其是温度监控点,避免长期高温运行导致寿命缩短。
    - 配合冗余模块使用,可以进一步提升系统的容错能力。

    兼容性和支持


    兼容性
    - 可与多种DIN导轨适配器配合使用,例如UWA 182/52。
    - 支持并联连接以增加总输出容量;也支持串联连接以调整输出电压。
    支持服务
    制造商提供全面的技术支持和售后服务,包括在线文档下载、现场培训和技术咨询等服务。对于购买者而言,这极大地降低了后期维护成本。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内;校准输出电压设置 |
    | 设备过热 | 检查周围环境温度;必要时增加通风设施 |
    | 系统频繁重启 | 确认是否存在负载冲击;优化负载启动顺序 |

    总结和推荐


    综上所述,QUINT DC/DC转换器凭借其强大的性能、灵活的应用能力和广泛的适用范围,成为一款极具竞争力的产品。无论是在恶劣的工作环境中还是对效率要求极高的场合,它都能表现出色。因此,我们强烈推荐这一产品给需要高效、稳定电源解决方案的客户。
    如果您正在寻找一个既能满足当前需求又能适应未来发展的电源设备,那么QUINT DC/DC转换器无疑是一个明智的选择!

2905008参数

参数
转换效率 93%
输出方式 Screw Terminal Block
类型 -
输出总功率 -
散热方式 -
最大容性负载 -
输入电压最大值 60V
开关频率 -
输出电流最大值 5A
输入电压最小值 30V
特性 -
输出电压 48V
输出电压组数 1
长*宽*高 48mm(长度)*125mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售

2905008厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2905008数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2905008 2905008数据手册

2905008封装设计

查看详情并下载
Symbol
Footprint
3D Model
