A05N-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, A系列, 0 → 12 V 直流输入, 500V 直流输出, 1W
供应商型号: 1238294
供应商: 海外现货
标准整包数: 1

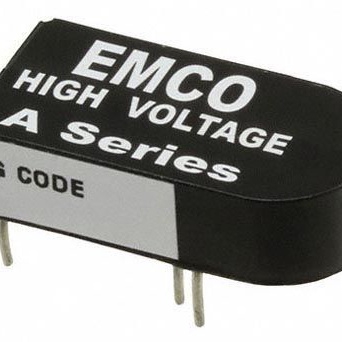

XP POWER DC-DC模块 A05N-12

A05N-12概述


    产品简介


    A系列超微型直流到高压直流转换器是XP EMCO推出的新一代产品,专为需要极小体积和重量的应用而设计。该系列产品的输出电压范围为100伏至6000伏,且分为1瓦特和1.5瓦特两个版本,具有多种输入电压选择(5V、12V或24V)。这些转换器适用于各种高要求领域,如电晕放电、质谱仪、电荷存储等。

    技术参数


    - 输入电压:0至5V、12V或24V(超过3KV的型号仅支持5V)
    - 启动电压:<0.7VDC
    - 隔离度:±500V偏置(针脚4)
    - 输出电压容差:满载时±10%,最大输入电压
    - 输入/输出耦合电容:<250pF
    - 输入/输出漏电流:<100nA
    - 控制引脚:0至最大输入电压
    - 内部振荡频率:50kHz至350kHz
    - 标准温度范围
    - 操作:-25°C至+75°C(外壳)
    - 存储:-55°C至+105°C
    - 扩展温度范围(-T选项)
    - 操作:-55°C至+85°C(外壳)[A型号/1.0W]
    - 存储:-55°C至+105°C

    产品特点和优势


    A系列超微型直流到高压直流转换器的最大特点是其极小的体积和重量。例如,某些型号的体积小于0.10立方英寸(约1.696立方厘米),厚度仅为0.25英寸(6.35毫米)。它们还具备出色的可靠性,例如1分钟短路保护、无最小负载要求、高可靠性、无外部组件需求等。此外,该系列转换器通过内部振荡器和屏蔽变压器实现了清洁、可靠的高电压转换,低纹波、低电磁干扰和输入纹波电流。

    应用案例和使用建议


    A系列转换器广泛应用于多个领域,如电晕放电、质谱仪、电荷存储等。这些转换器尤其适合噪声敏感型设备。在实际使用中,需要注意输出电压受负载影响较大,在轻载或无载条件下需减少输入电压以避免超出额定输出电压。
    使用建议
    - 在轻载或无负载条件下,适当降低输入电压以防止过压。
    - 使用外部RC滤波器可显著降低纹波。

    兼容性和支持


    A系列转换器与特定输入电压范围(0至5V、12V或24V)兼容。厂商提供了详细的文档和技术支持,包括如何订购和详细的技术参数。产品还通过了RoHS合规认证,并且获得了UL认可,确保安全可靠。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规定,确认负载条件 |
    | 纹波过大 | 添加外部RC滤波器 |
    | 输出电压超限 | 减少输入电压 |

    总结和推荐


    总体来看,A系列超微型直流到高压直流转换器以其独特的微型化设计和高性能的特性,在众多应用场景中表现出色。它的主要优点包括体积小巧、重量轻、输出电压范围广、可靠性高等。对于那些对体积和重量有严格要求的应用来说,这款产品无疑是最佳选择之一。强烈推荐在相关应用中使用A系列转换器。

A05N-12参数

参数
输入电压最大值 12V
输出电流最大值 2mA
输出总功率 -
特性 Proportional Output
最大容性负载 -
开关频率 -
输出电压 -500V
类型 -
输出方式 DC-DC
输出电压组数 1
散热方式 -
转换效率 -
输入电压最小值 12V(DC)
长*宽*高 23.37mm(长度)*11.43mm(宽度)
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

A05N-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

A05N-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER A05N-12 A05N-12数据手册

A05N-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
