2320144

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT-PS/48DC/24DC/5,Phoenix Contact DCDC转换器, QUINT-PS/48DC/24DC/5系列, 30 → 60 V dc输入, 24V 直流输出, 120W
供应商型号: Q-2320144
供应商: 国内现货
标准整包数: 1

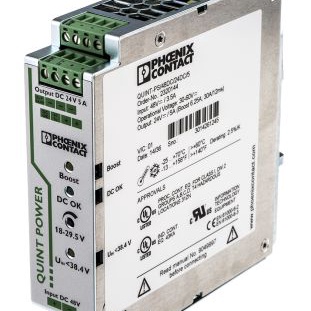

PHOENIX CONTACT DC-DC模块 2320144

2320144概述

    高质量文章:Phoenix Contact QUINT DC/DC 转换器技术分析

    1. 产品简介


    PHOENIX CONTACT的QUINT DC/DC转换器(型号:QUINT-PS/48DC/24DC/5)是一款专为DIN导轨安装设计的高性能直流电源转换器。它集成了许多先进的技术特性,如选择性熔断器断开(SFB)技术和静动态电流保护功能。这款转换器广泛应用于工业自动化、过程控制以及能源管理等领域,能够有效地将输入电压调整至所需的输出电压水平,并提供稳定的电力供应。
    主要功能包括:
    - 调整电压水平,再生电缆末端的电压。
    - 实现电气隔离以创建独立供电系统。
    - 支持多种转换方案,以适应不同负载需求。

    2. 技术参数


    以下是QUINT DC/DC转换器的关键技术规格:
    | 参数类别 | 规格描述 |

    | 输入电压范围 | 30 V DC 至 60 V DC |
    | 输出电压 | 24 V DC ±1 % |
    | 输出电流 | 最大5 A(-25°C 至 60°C),可临时提升至6.25 A(POWER BOOST模式) |
    | 静态保护功能 | 提供高达30 A(持续12 ms)的SFB技术电流储备 |
    | 工作温度范围 | 操作:-25°C 至 70°C;存储/运输:-40°C 至 85°C |
    | 功率效率 | > 91.5 % |
    | 重量 | 约858.8 g(不含包装) |
    | 保护等级 | IP20 |
    | 保险丝 | 内置10 A慢熔型保险丝 |
    | 尺寸 | 宽度:32 mm;高度:130 mm;深度:125 mm |

    3. 产品特点和优势


    该产品的主要特点是其高可靠性和多功能性。关键特点包括:
    - SFB技术:实现高效且精确的选择性熔断保护,减少因过流引起的系统故障。
    - 功率提升功能:通过静态POWER BOOST功能,在额定输出电流基础上额外提供高达25%的过载能力。
    - 长电缆支持:即使在长距离传输后,仍能维持稳定的输出电压。
    - 多用途兼容性:可轻松集成到现有的配电网络中,并支持并联冗余及串联操作。
    4. 应用案例与使用建议
    这款转换器非常适合需要稳定电源的工业环境。例如,在机械制造行业中,它可用于驱动复杂的伺服电机或传感器网络。建议在以下场景下使用:
    - 长时间运行的应用场合,需确保电压稳定。
    - 当需要快速启动重载设备时,利用POWER BOOST功能可以显著提高系统效率。
    - 在高湿度或极端温度条件下,需注意定期检查设备状态以避免因环境因素导致的性能下降。

    5. 兼容性和支持


    QUINT DC/DC转换器经过严格测试,符合多项国际标准,如EN 60950-1和IEC 60068系列。此外,PHOENIX CONTACT提供了全面的技术支持服务,包括在线文档下载、安装指导视频以及客户热线支持。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - 问题:转换器无法正常启动。
    解决方案:检查输入电压是否在规定范围内,并确认保险丝是否完好无损。

    - 问题:输出电压波动明显。
    解决方案:增大输入电容或减小负载。
    7. 总结与推荐
    总体而言,QUINT DC/DC转换器凭借其卓越的性能指标和灵活的应用场景成为工业领域的理想选择。其强大的SFB技术和高效的能量转换能力使其在市场上具有很强的竞争优势。对于寻求稳定、安全且易于维护的电力解决方案的企业而言,这款产品无疑是一个值得信赖的选择。因此,强烈推荐此款转换器用于任何需要高可靠性电源供应的场景。
    最终评价:高度推荐!

2320144参数

参数
输出电压组数 1
输出总功率 -
特性 -
输入电压最大值 60V
输出方式 Fixed
输入电压最小值 30V
转换效率 -
开关频率 -
散热方式 -
最大容性负载 -
输出电压 24V
类型 -
输出电流最大值 5A
长*宽*高 130mm(长度)*32mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2320144厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2320144数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2320144 2320144数据手册

2320144封装设计

查看详情并下载
Symbol
Footprint
3D Model
