1046800

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT4-PS/24DC/24DC/5/SC,DCDC转换器, QUINT4-PS/24DC/24DC/5/SC系列, 18 → 32 V 直流输入, 24V 直流输出, 2W
供应商型号: 3498814
供应商: 海外现货
标准整包数: 1

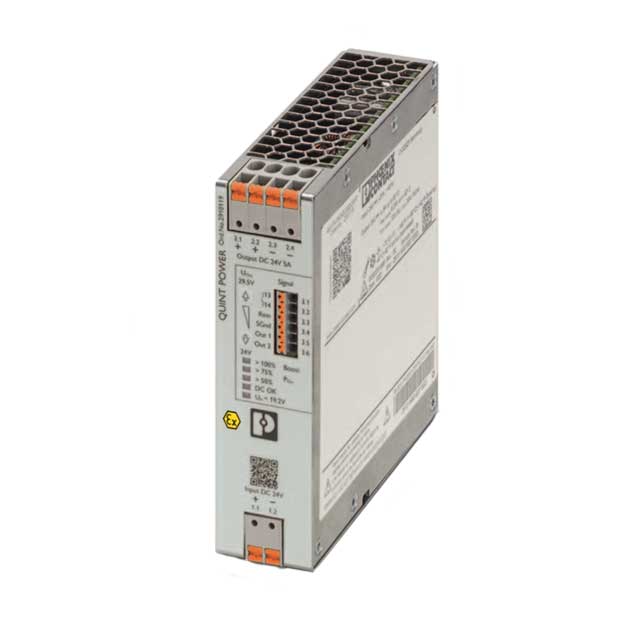

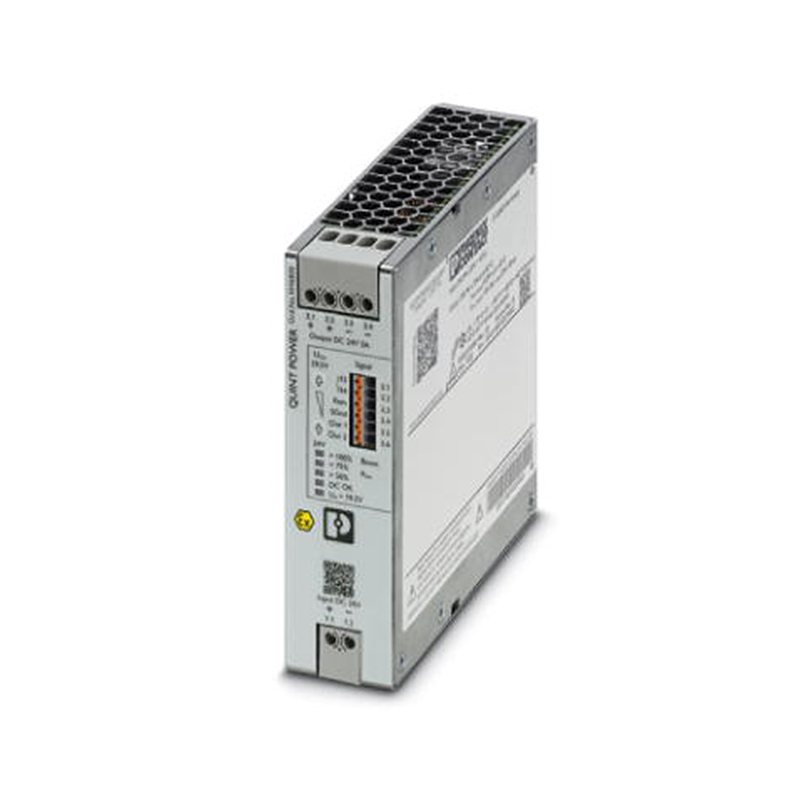

PHOENIX CONTACT DC-DC模块 1046800

1046800概述

    # PHOENIX CONTACT QUINT4-PS/24DC/24DC/5/SC DC/DC Converter 技术手册解析

    1. 产品简介


    产品类型: DC/DC转换器
    主要功能:
    - 通过SFB(Selective Fuse Breaking)技术实现卓越的系统可用性。
    - 输入电压范围广,可承受高达24V的波动。
    - 输出稳定电流和功率,适用于多种工业自动化场景。
    应用领域:
    - 工业自动化设备
    - 船舶和海工装备
    - 高可靠性的电力分配系统
    - 多样化工业控制环境

    2. 技术参数


    | 参数类别 | 具体值 |

    | 输入电压范围 | 24V DC (-25%...+40%) |
    | 主输入电压 | 24V DC |
    | 输出电压 | 24V DC |
    | 输出电压调整范围 | 24V DC 至 29.5V DC |
    | 输出电流 | 额定5A,静态过载6.25A,动态过载10A (5秒) |
    | 输出功率 | 额定120W,静态增强至150W,动态增强至240W (5秒) |
    | 效率 | 92.2% (典型值) |
    | 环境温度范围 | 操作:-25°C 至 70°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 绝缘强度 | 生产测试:2kV DC |
    | 尺寸(W×H×D) | 36mm × 130mm × 125mm |
    | 重量 | 0.6kg |

    3. 产品特点和优势


    - 高可靠性:具备SFB技术,能够在短时间提供高达6倍的额定电流,确保关键负载的保护。
    - 灵活配置:可配置输出电压范围宽广,支持多场景需求。
    - 环境适应性强:能够在极端环境下运行,例如振动强度达2.3g,温度范围广。
    - 高效率:典型效率高达92.2%,大幅降低能耗。
    - 全面防护:支持多种信号输出和LED指示灯,便于监控和故障诊断。

    4. 应用案例和使用建议


    应用案例
    该产品广泛应用于工业控制系统中,例如:
    - 在船舶电力分配系统中,作为备用电源模块以保证关键设备的持续供电。
    - 在自动化生产线中,为PLC和其他敏感设备提供稳定的电源保障。
    使用建议
    - 在高负载情况下,可以考虑并联多个模块以提高整体输出能力。
    - 建议在设计时预留一定的冗余空间,以应对突发的大电流需求。

    5. 兼容性和支持


    兼容性:
    - 支持螺钉连接和Push-in连接方式,易于集成。
    - 与多种外围设备兼容,如IO-Link接口电路断路器。
    支持:
    - PHOENIX CONTACT提供详尽的技术文档和支持服务。
    - 可选配近场通信编程适配器,方便远程配置。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查输入电压是否在正常范围内 |
    | 设备无法启动 | 确认安装和接线是否正确 |
    | 过热报警 | 检查周围环境温度是否过高 |

    7. 总结和推荐


    综合评估
    PHOENIX CONTACT的QUINT4-PS/24DC/24DC/5/SC DC/DC转换器以其高可靠性、灵活性和稳定性成为工业应用的理想选择。其独特的SFB技术提供了强大的过载保护能力,使得它在面对突发大电流时表现优异。
    推荐结论
    强烈推荐这款产品用于需要高可靠性电源供应的场合。无论是船舶电力系统还是工业自动化领域,它的出色性能都能满足高标准的需求。对于需要长周期运行且对环境适应性要求较高的应用来说,这是一款非常值得投资的产品。

1046800参数

参数
输出方式 -
最大容性负载 -
类型 -
输出电流最大值 5A
开关频率 -
特性 -
输出总功率 -
输出电压组数 1
转换效率 -
输入电压最大值 -
散热方式 -
输出电压 24V
输入电压最小值 32V(DC)
长*宽*高 125mm*36mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

1046800厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1046800数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 1046800 1046800数据手册

1046800封装设计

查看详情并下载
Symbol
Footprint
3D Model
