2906300

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,UNO-PS/350-900DC/24DC/60W,Phoenix Contact DCDC转换器, UNO-PS/350-900DC/24DC/60W系列, 300 → 1000 V 直流输入, 24V 直流输出, 60W
供应商型号: 2906300
供应商: Master
标准整包数: 1

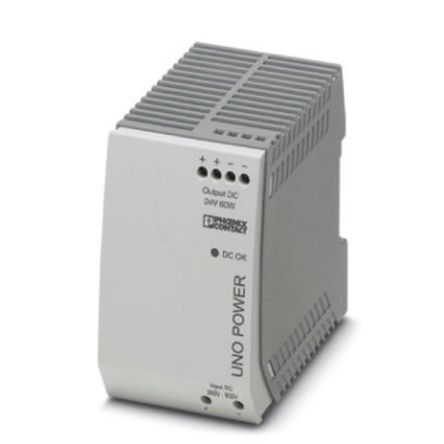

PHOENIX CONTACT DC-DC模块 2906300

2906300概述


    产品简介

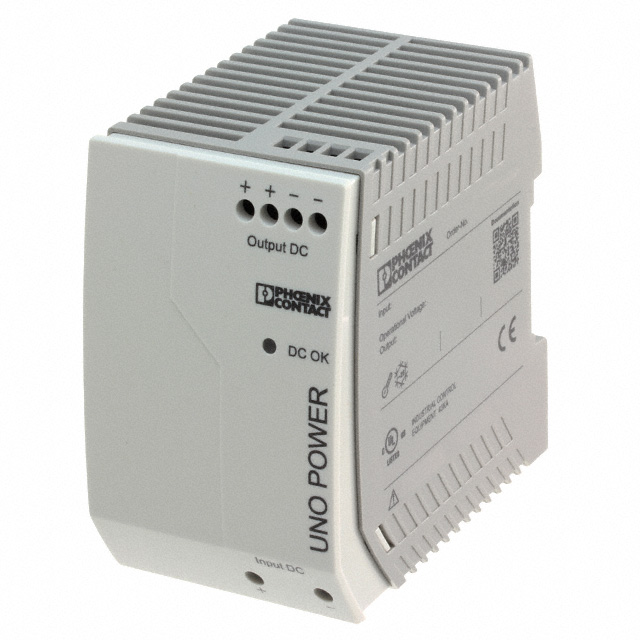

    UNO-PS/350-900DC/24DC/60W DC/DC转换器
    PHOENIX CONTACT生产的UNO-PS/350-900DC/24DC/60W是一款专为光伏系统设计的直流到直流(DC/DC)转换器。该转换器通过直接现场安装的方式提供宽范围直流输入,非常适合紧凑控制箱内使用。它的紧凑尺寸和宽范围直流输入使其成为光伏系统的理想选择。

    技术参数


    - 输入电压: 350 V DC ... 900 V DC
    - 输入电压范围: 300 V DC ... 1000 V DC
    - 最大电流消耗: 0.19 A (350 V DC), 0.07 A (1000 V DC)
    - 瞬态电流限制: < 1 A (典型值)
    - 输入响应时间: < 1 秒
    - 输出电压: 24 V DC ±1%
    - 输出电流: 2.5 A (-25°C ... 55°C)
    - 输出功率: 60 W
    - 效率: > 90%
    - 最大无负载功率损耗: < 0.5 W
    - 保护功能: 内部过压保护、反馈电阻保护
    - 绝缘电压: 输入/输出 8 kV DC (型式试验), 3 kV DC (例行试验)
    - 平均故障间隔时间 (MTBF): > 1,160,000 小时 (40°C)
    - 防护等级: IP20
    - 环境温度范围: 操作 -25°C ... 70°C, 启动测试 -40°C, 存储/运输 -40°C ... 85°C
    - 最大相对湿度: 操作 ≤ 95% (25°C, 非冷凝状态)

    产品特点和优势


    1. 宽范围直流输入: 支持300 V DC至1000 V DC的输入电压,使得该转换器适用于广泛的光伏应用。
    2. 高可靠性和系统可用性: 提供可靠的24 V DC电源供应,确保系统持续运行。
    3. 高效率: 在整个操作范围内保持高效能,并且空载时功耗低。
    4. 简化认证: 已通过UL 1741认证,简化了认证流程。
    5. 长寿命和高可靠性: 具有超过1,160,000小时的MTBF,提高了系统的稳定性和可靠性。

    应用案例和使用建议


    该DC/DC转换器特别适合用于光伏系统中的紧凑控制箱。例如,在一个光伏发电系统中,它可以在不同的环境条件下为控制系统供电,从而提高整个系统的稳定性和效率。
    使用建议:
    1. 连接电缆的选择: 使用铜线,其操作温度需高于75°C(环境温度低于55°C)或90°C(环境温度低于75°C)。
    2. 安装注意事项: 确保所有电缆和连接符合规范,并在安装完成后覆盖接线区域以避免意外接触带电部分。

    兼容性和支持


    该产品支持与其他电子元器件的并联连接,并可以通过冗余模块实现双路供电。PHOENIX CONTACT提供详尽的技术支持和维护服务,用户可以访问下载区获取最新的文档和支持资料。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决办法: 检查输入电压是否在正常范围内,同时检查是否有短路或负载过大。

    - 问题: 转换器无法启动
    - 解决办法: 确保输入电压已正确连接,并检查是否有内部熔断器故障。如发现故障,应将转换器送回工厂进行维修。

    总结和推荐


    总体来说,UNO-PS/350-900DC/24DC/60W DC/DC转换器凭借其高效的性能、广泛的输入电压范围和高可靠性,非常适合作为光伏系统中的关键组件。我们强烈推荐这款产品给需要高性能和可靠性的光伏系统用户。

2906300参数

参数
输入电压最小值 300V
转换效率 -
输出电压 24V
输出电压组数 1
输出电流最大值 2.5A
输出方式 Fixed
散热方式 -
类型 -
最大容性负载 -
输入电压最大值 1KV
特性 -
输出总功率 60W
开关频率 -
长*宽*高 55mm(长度)*84mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2906300厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906300数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2906300 2906300数据手册

2906300封装设计

查看详情并下载
Symbol
Footprint
3D Model
