2905010

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT-PS/96-110DC/24DC/10,Phoenix Contact DCDC转换器, QUINT-PS/96-110DC/24DC/10系列, 67.2 → 154 V 直流输入, 24V 直流输出, 22W
供应商型号: Q-2905010
供应商: PHOENIX CONTACT
标准整包数: 1

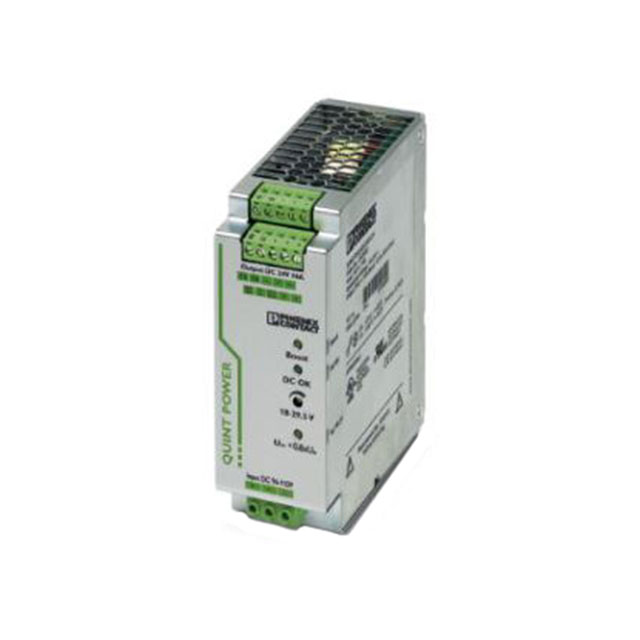

PHOENIX CONTACT DC-DC模块 2905010

2905010概述

    QUINT-PS/96-110DC/24DC/10 DC/DC Converter: 技术手册概述

    产品简介


    PHOENIX CONTACT 的 QUINT-PS/96-110DC/24DC/10 是一款高效的直流到直流转换器,专为DIN导轨安装而设计。它采用了SFB(选择性熔断保护)技术,能够有效处理高达125%的额定电流,适合各种困难负载的启动需求。这款转换器的主要功能包括电压变换、电缆末端再生电压、电气隔离,从而实现独立供电系统的构建。该产品广泛应用于工业自动化、通信设备、铁路运输等领域。

    技术参数


    - 输入范围:96-110 V DC
    - 输出范围:24 V DC ±1%
    - 最大输出电流:10 A (-40 °C ... 60 °C)
    - 瞬时功率提升(POWER BOOST):12.5 A (-40 °C ... 40 °C)
    - 静态电流限制:18 A
    - 纹波电压(最大):20 mVPP
    - 效率:> 92% (UIN 96 V DC / UOUT 24 V DC 和 UIN 110 V DC / UOUT 24 V DC)
    - 保护电路:内置10 A 150 V DC输入保险丝
    - 噪声抗扰度:符合EN 61000-6-2:2005标准
    - 工作温度范围:-25 °C ... 70 °C
    - 储存/运输温度范围:-40 °C ... 85 °C
    - 防护等级:IP20
    - 机械尺寸:宽度48 mm,高度130 mm,深度125 mm
    - 净重:0.9 kg

    产品特点和优势


    QUINT-PS/96-110DC/24DC/10 DC/DC转换器具有多项显著优势。首先是其强大的电源储备能力,能够应对125%的额定电流需求,确保在启动困难负载时仍能稳定运行。其次,该转换器具备预防性功能监测功能,能够在出现错误前就报告关键的操作状态,从而提升系统的整体可靠性。此外,由于采用了SFB(选择性熔断保护)技术,这款转换器能够在六倍于额定电流的情况下快速跳闸,提供选择性的系统保护,进而降低维护成本并提高系统的可用性。

    应用案例和使用建议


    QUINT-PS/96-110DC/24DC/10 转换器非常适合用于工业自动化系统中,例如控制面板、机器视觉设备、远程监控装置等。在安装时,应确保输入电压在96-110 V DC范围内,且环境温度不超过70°C。为了达到最佳性能,建议使用合适的散热器以增强热管理。同时,用户应注意定期检查连接点是否有松动,以及对转换器进行清洁以保持良好的电气接触。

    兼容性和支持


    此转换器可以轻松地与其他PHOENIX CONTACT品牌的组件进行集成,如信号线、断路器等。制造商提供了详尽的技术文档和支持服务,包括在线资源、客户服务热线和技术论坛,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:电源转换器频繁跳闸
    - 解决方法:检查负载是否超出了额定值,确保所有连接正确无误,并确认输入电压在规定的范围内。
    2. 问题:输出电压不稳定
    - 解决方法:检查电源输入端是否存在干扰,尝试更换更稳定的输入电源或加装滤波器。
    3. 问题:长时间过载导致跳闸
    - 解决方法:调整系统配置以减少负载压力,必要时可以考虑使用冗余模块来增加系统容量。

    总结和推荐


    综上所述,QUINT-PS/96-110DC/24DC/10是一款高效且功能强大的直流到直流转换器,特别适用于工业自动化和高可靠性要求的应用场合。其出色的过载能力和预防性功能监测,使它成为一款值得信赖的产品。结合制造商提供的详尽支持和广泛的兼容性,这款转换器无疑是工业项目中的理想选择。

2905010参数

参数
输出方式 Fixed
转换效率 > 92
输入电压最小值 67.2V
输出电压组数 1
类型 -
输出总功率 240W
散热方式 -
最大容性负载 -
特性 Adjustable Output,IP20
输入电压最大值 154V
开关频率 -
输出电流最大值 10A
输出电压 24V
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2905010厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2905010数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2905010 2905010数据手册

2905010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3606.416
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3606.41
