A0505XT-1WR3

产品分类: DC-DC模块
产品描述: 1200μF 270KHz 自然空冷 82% 1W ±100mA ±5V 2 5.5V 4.5V SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: SG-A0505XT-1WR3
供应商: 期货订购
标准整包数: 1

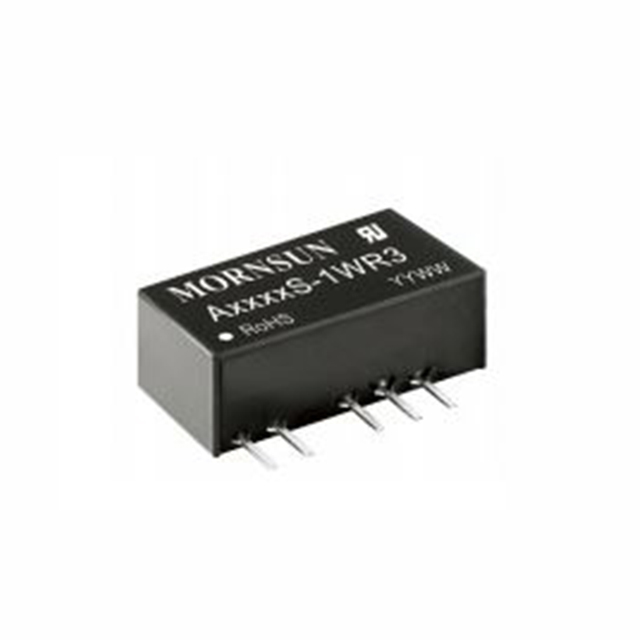

MORNSUN/广州金升阳科技 DC-DC模块 A0505XT-1WR3

A0505XT-1WR3概述

    DC/DC 模块电源 A05XT-1WR3 系列技术手册

    产品简介


    A05XT-1WR3 系列是广州金升阳科技有限公司推出的一款高效、可靠的 DC/DC 模块电源,适用于多种电子电路。该产品主要特点包括可持续短路保护、低空载输入电流、高效率、小尺寸封装、隔离电压高、符合国际标准等。它特别适合用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 输入电压范围:4.5V 至 5.5V
    - 输出电压:±3.3V 或 ±5V 或 ±9V 或 ±12V 或 ±15V 或 ±24V
    - 满载效率:最高可达 85%
    - 工作温度范围:-40℃ 至 +105℃
    - 隔离电压:1500VDC
    - 输入电流(满载/空载):3.3VDC 输出时为 270mA/5mA
    - 纹波和噪声(20MHz 带宽):最高 100mVp-p
    - 温度漂移系数:满载时最高为 ±0.02%/℃
    - 封装尺寸:15.24 x 11.40 x 7.25 mm
    - 重量:1.4g(典型值)

    产品特点和优势


    1. 可持续短路保护:即使发生短路情况,也能保持自身安全,并自动恢复。
    2. 低空载输入电流:空载输入电流低至 5mA,有助于降低待机能耗。
    3. 高效率:效率高达 85%,在同类产品中表现出色。
    4. 小型 SMD 封装:方便嵌入式设计,节省空间。
    5. 高隔离电压:隔离电压达 1500VDC,增强了抗干扰能力。
    6. 国际标准引脚方式:便于集成到现有的系统中。

    应用案例和使用建议


    - 应用场景:该产品适用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路。
    - 使用建议:为了进一步减少输入输出纹波,建议在输入输出端连接适当的电容滤波网络。例如,在 5VDC 输入时,推荐使用 4.7µF/16V 的电容。

    兼容性和支持


    - 兼容性:产品支持多种电压输入输出组合,可根据具体应用选择不同的型号。
    - 厂商支持:广州金升阳科技有限公司提供全面的技术支持,包括应用指南和详细的使用说明。

    常见问题与解决方案


    - 问题 1:如何提高输入输出纹波?
    - 解决方案:建议在输入输出端连接适当的电容滤波网络,推荐使用 4.7µF/16V 的电容。
    - 问题 2:产品如何实现可持续短路保护?
    - 解决方案:产品内置保护机制,发生短路时会自动断开电源,并在恢复正常后自动恢复供电。

    总结和推荐


    综上所述,A05XT-1WR3 系列 DC/DC 模块电源具备诸多优势,如高效率、高隔离电压、低空载输入电流和良好的短路保护性能。其广泛的应用领域和良好的可靠性使其成为电子电路设计的理想选择。因此,强烈推荐使用该产品。
    如果您有任何其他问题或需要更详细的信息,请访问广州金升阳科技有限公司的官方网站或联系其技术支持部门。

A0505XT-1WR3参数

参数
输入电压最大值 5.5V
输出电流最大值 ±100mA
特性 -
输出总功率 1W
输出电压 ±5V
类型 -
开关频率 270KHz
输出方式 -
散热方式 自然空冷
最大容性负载 1200μF
转换效率 82%
输入电压最小值 4.5V
输出电压组数 2
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

A0505XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

A0505XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 A0505XT-1WR3 A0505XT-1WR3数据手册

A0505XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.551
50+ ¥ 11.55
100+ ¥ 11.165
500+ ¥ 10.78
1000+ ¥ 10.395
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.55
