A2403S-2WR3

产品分类: DC-DC模块
产品描述: 1200μF 260KHz 自然空冷 76% 2W ±303mA ±3.3V 2 26.4V 21.6V SIP 通孔安装 19.65mm*7.05mm*10.16mm
供应商型号: SG-A2403S-2WR3
供应商: 期货订购
标准整包数: 1

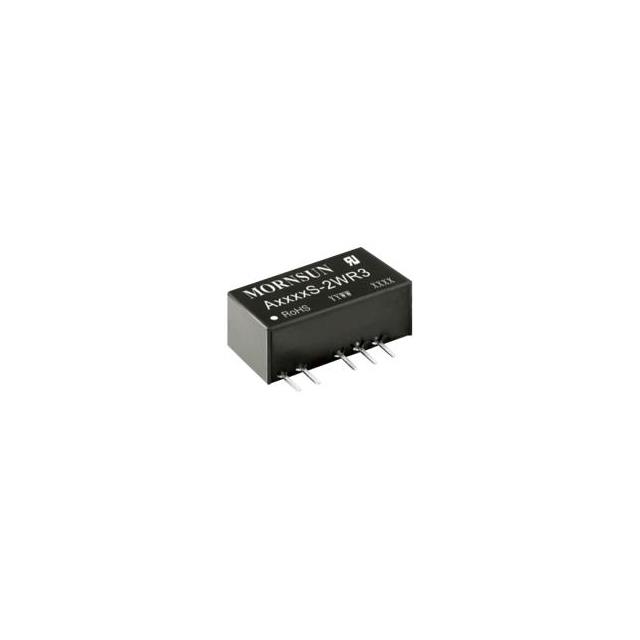

MORNSUN/广州金升阳科技 DC-DC模块 A2403S-2WR3

A2403S-2WR3概述

    电子元器件产品技术手册

    产品简介


    DC/DC模块电源AS-2WR3与BS-2WR3系列是专为需要隔离输出的板上电源系统设计的产品。其主要功能是将输入电压转换成稳定的直流输出电压,并通过内部电路实现输入与输出之间的隔离。该系列产品广泛应用于工业控制、通信设备、测量仪器等领域,尤其适合那些对输入电源稳定性要求较高且需要隔离的应用场景。

    技术参数


    | 项目 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压(VDC) | 10.8 | 12/15/24 | 13.2
    | 输出电压(VDC) | ±3.3 | ±5 | ±24
    | 输出电流(mA) | 200 | 300/400 | 83
    | 满载效率(%) | 70 | 80 | 86
    | 纹波噪声(mVp-p) 75 | 180
    | 工作温度范围(℃) | -40 | 25 | 105

    产品特点和优势


    - 可持续短路保护:当发生短路时,电源会自动断开并恢复正常工作状态。
    - 高效节能:最高满载效率可达86%,降低能耗。
    - 宽广的工作温度范围:能够在极端环境下正常运行,适应性强。
    - 高功率密度设计:体积小巧,便于安装和布局。
    - 严格的绝缘标准:隔离电压高达1500VDC,确保电气安全。

    应用案例和使用建议


    - 工业自动化设备:适用于传感器供电系统,保障信号传输的安全性和准确性。
    - 通信基站:作为备用电源解决方案的一部分,提供稳定可靠的电力支持。
    - 医疗设备:用于医疗器械中的关键组件,确保设备运行的安全性。
    建议在使用过程中注意合理选择外部电容以减少纹波,同时避免过大的电容值导致启动失败。此外,根据环境温度的变化调整负载功率,确保设备长期稳定运行。

    兼容性和支持


    AS-2WR3与BS-2WR3系列均符合国际安全认证标准,包括UL、EN及IEC等。公司提供全面的技术支持服务,包括但不限于样品申请、技术支持热线以及定期的技术培训课程。

    常见问题与解决方案


    1. Q: 如何判断是否达到最佳效率?
    A: 当输入电压处于标称值附近,且负载接近满载时效率最高。

    2. Q: 发生短路后设备无法重新启动怎么办?
    A: 检查是否有超负荷情况发生,必要时调整负载大小后再尝试重启。
    3. Q: 设备运行一段时间后发热严重如何处理?
    A: 确认散热条件良好,增加空气流通或采用强制冷却措施。

    总结和推荐


    综上所述,AS-2WR3与BS-2WR3系列凭借其卓越的技术参数、丰富的应用场景以及优秀的售后服务,在众多同类产品中脱颖而出。无论是从性价比还是实用性角度来看,都是非常值得推荐的选择。因此,强烈建议考虑将其纳入您的项目规划当中。如果您有任何疑问或者需要进一步的信息,请随时联系广州金升阳科技有限公司的专业团队获取帮助。

A2403S-2WR3参数

参数
特性 -
输出总功率 2W
输入电压最小值 21.6V
转换效率 76%
输出电压 ±3.3V
输出电流最大值 ±303mA
输出方式 -
输出电压组数 2
输入电压最大值 26.4V
类型 -
散热方式 自然空冷
开关频率 260KHz
最大容性负载 1200μF
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

A2403S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

A2403S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 A2403S-2WR3 A2403S-2WR3数据手册

A2403S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
