A0515S-2WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:2.97-3.63VDC,输出电压:±15V,输出电流:±68/±4mA,效率@满载:87/89%
供应商型号: SG-A0515S-2WR3
供应商: 云汉优选
标准整包数: 1

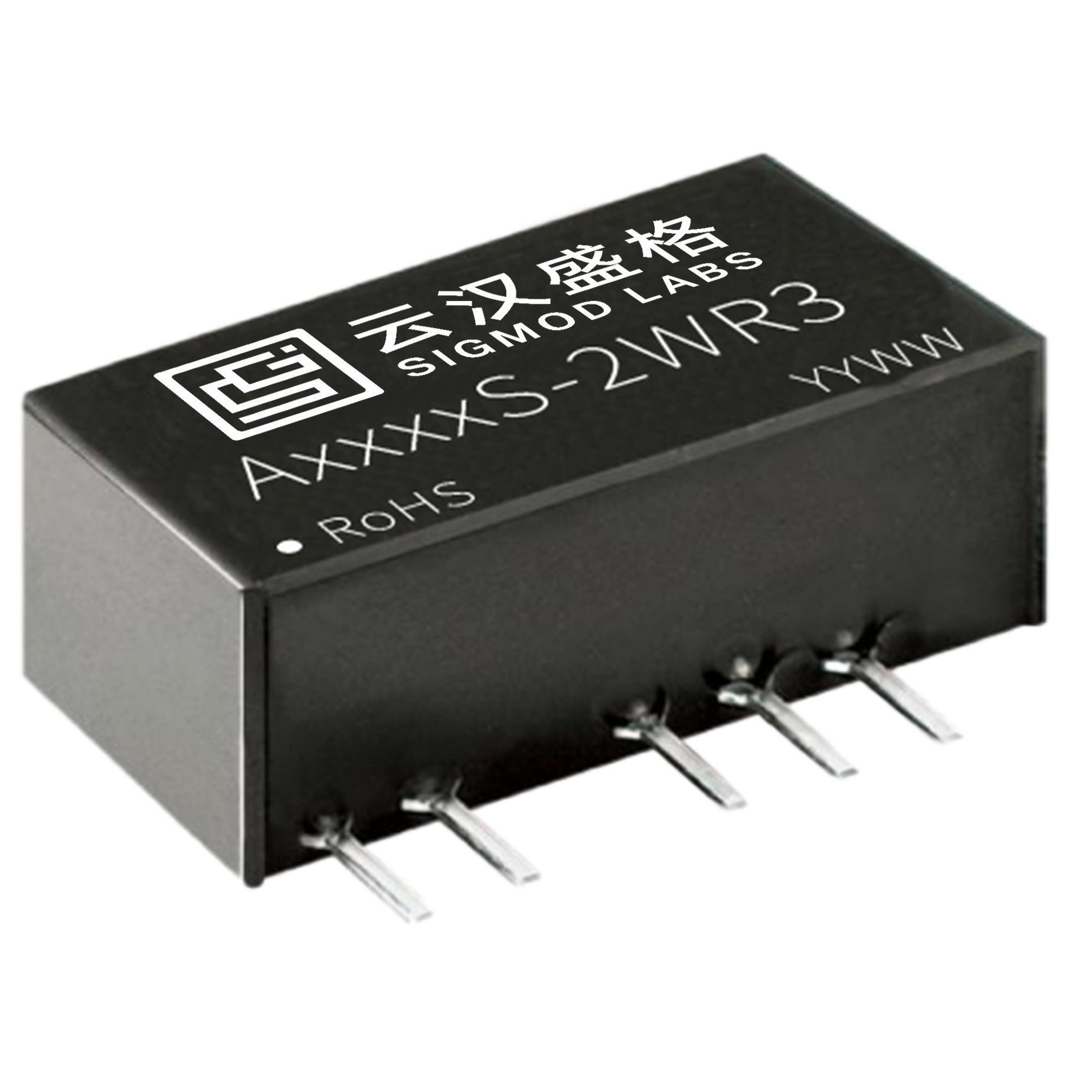

SIGMOD LABS/云汉盛格 DC-DC模块 A0515S-2WR3

A0515S-2WR3概述

    AS-2WR3 系列 DC-DC 模块电源

    产品简介


    AS-2WR3 系列是一款微型功率 DC-DC 模块电源,主要应用于定电压输入、隔离非稳压的正负双路输出场景。其功率为 2W,适用于各种数字电路、低频模拟电路、继电器驱动电路及数据交换电路等。由于其紧凑的设计和高效能,它成为许多电子设备电源系统的理想选择。

    技术参数


    - 输入电压:3.3V 至 24VDC
    - 输出电压:±3.3V 至 ±15VDC
    - 输出电流:30mA 至 200mA
    - 效率:最高可达 91%
    - 隔离电压:1500VDC
    - 纹波与噪声:30mVp-p(典型值)
    - 工作温度:-40℃ 至 +85℃
    - MTBF:≥350 万小时
    - 输出短路保护:可持续短路保护,自动恢复
    - 认证:RoHS
    - 封装:小型 SIP 封装,塑料外壳

    产品特点和优势


    - 高效率:最高效率达 91%,非常适合需要高效电源转换的场合。
    - 宽工作温度范围:能在极端环境中稳定运行,适应范围广泛。
    - 隔离非稳压输出:提供可靠的电压隔离,防止不同回路间的干扰。
    - 输出短路保护:具备自动恢复的输出短路保护机制,提升系统的可靠性。
    - 环保认证:符合 RoHS 标准,适用于绿色制造与环保需求。

    应用案例和使用建议


    AS-2WR3 系列适用于多种场合,例如数字电路、低频模拟电路、继电器驱动电路和数据交换电路等。具体应用时,可根据输入电压的不同选择合适的型号。例如:
    - 对于输入电压为 3.3V 的场合,可以选用 A0303S-2WR3 型号;
    - 对于输入电压为 12V 的场合,可以选用 A1205S-2WR3 型号。
    为了提高系统的稳定性,建议在输入输出端各连接一个滤波电容,以减少纹波噪声。同时,为确保电源模块能高效运行,建议在输出端外接假负载,确保负载不会低于额定负载的 10%。

    兼容性和支持


    AS-2WR3 系列具有良好的兼容性,适用于大多数工业标准的应用环境。上海云汉盛格科技有限公司提供了详细的技术支持,包括产品定制服务和技术咨询。如有任何疑问或需要技术支持,可以直接联系公司技术人员或市场人员。

    常见问题与解决方案


    1. 问:如何减少纹波噪声?
    答:可以在输入和输出端连接合适的滤波电容。具体的推荐电容值可以参考产品手册中的表1。

    2. 问:输出负载过低怎么办?
    答:确保负载不低于额定负载的 10%,可以在输出端正负两极之间并联一个电阻以满足负载要求。

    总结和推荐


    AS-2WR3 系列 DC-DC 模块电源以其高效、稳定和可靠性,在众多应用场景中表现出色。特别是其宽工作温度范围和高效率使其成为现代电子设备电源系统的优选。因此,强烈推荐该产品在需要高效、稳定电源供应的应用中使用。

A0515S-2WR3参数

参数
输出电压组数 2
转换效率 91%
输出方式 隔离输出
最大容性负载 330uF
输出总功率 2W
类型 -
输出电压 ±15V
特性 -
输入电压最小值 2.97V
输入电压最大值 3.63V
开关频率 100KHz
输出电流最大值 ±68mA
散热方式 自然散热
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装

A0515S-2WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

A0515S-2WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 A0515S-2WR3 A0515S-2WR3数据手册

A0515S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
