2320102

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT-PS/24DC/24DC/20,Phoenix Contact DCDC转换器, QUINT-PS/24DC/24DC/20系列, 18 → 32 V 直流输入, 24V 直流输出, 480W
供应商型号: Q-2320102
供应商: 国内现货
标准整包数: 1

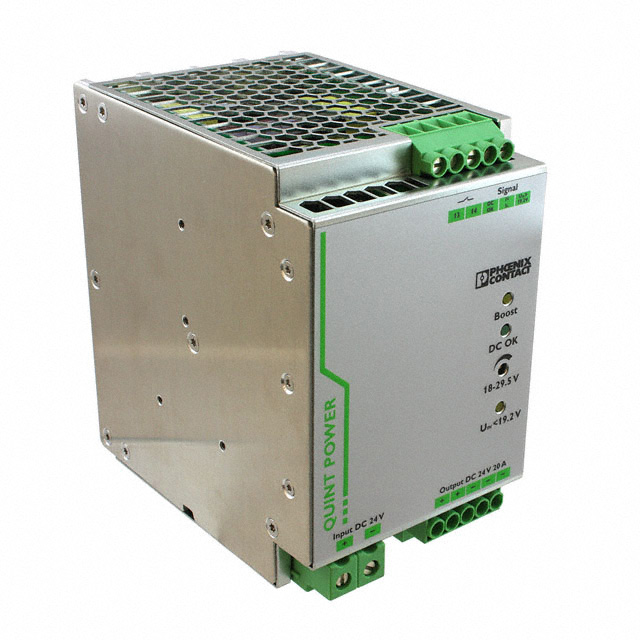

PHOENIX CONTACT DC-DC模块 2320102

2320102概述


    产品简介


    QUINT-PS/24DC/24DC/20 是一款由德国菲尼克斯电气(Phoenix Contact)制造的DC/DC转换器。它是一种通过电磁方式快速断开电路的开关电源,主要用于DIN导轨安装。该产品采用了选择性熔断保护(SFB)技术,输入电压为24V直流电,输出电压同样为24V直流电且能提供20A的电流。这款转换器适用于需要高可靠性供电的工业环境,如自动化控制系统、通信设备和电力供应系统。

    技术参数


    - 尺寸:宽度82mm,高度130mm,深度125mm(可选122mm 130mm 85mm)
    - 防护等级:IP20
    - 工作温度范围:操作时为-25°C至70°C(超过60°C需降额运行),存储/运输时为-40°C至85°C
    - 最大相对湿度:不超过95%(25°C,非冷凝状态)
    - 输入电压范围:18V至32V直流电
    - 输出电压范围:24V ±1%
    - 输出电流:标准为20A(-25°C至60°C),瞬时最大可达25A(-25°C至40°C,持续时间24V DC)
    - 保护功能:采用浪涌电压保护和过压保护
    - 绝缘电压:输入/输出间1.5kV(型式试验),1kV(例行试验)

    产品特点和优势


    QUINT-PS/24DC/24DC/20 的显著优势在于其能够可靠地启动困难负载,并且具备预防性功能监测,能在出现故障前报告关键的操作状态。此外,该转换器在长电缆末端仍能保持稳定的输出电压,支持各种电压水平的转换,具备电气隔离功能,能够建立独立的供电系统。其选择性熔断保护(SFB)技术使得电路能够在六倍于额定电流的情况下快速断开,从而实现选择性的系统保护,降低因故障导致的系统停机风险,提升系统可用性。

    应用案例和使用建议


    这款DC/DC转换器广泛应用于自动化控制、通信系统、电源管理等领域。例如,在自动化生产线中,它能为各种传感器、控制器和执行器提供稳定可靠的电力供应。在通信设备中,它可以作为电源转换的核心部件,确保系统的正常运行。对于长距离信号传输,这款转换器能在电缆末端保持恒定的电压,提高信号的稳定性和可靠性。
    在实际使用中,建议结合具体的应用场景进行选型,尤其是对环境条件要求较高的场合,如低温或高温环境。另外,根据负载需求合理配置电路断路器,以确保系统安全和稳定性。同时,可以通过并联连接的方式增加系统冗余度,提高供电容量。

    兼容性和支持


    QUINT-PS/24DC/24DC/20 转换器可以与多种其他电子元器件兼容,例如,它支持与其他同类电源装置并联连接以增加冗余度和输出电流。此外,菲尼克斯电气提供了全面的技术支持和维护服务,包括详细的用户手册、在线技术支持和现场安装指导,帮助客户快速解决问题并保证系统的长期运行效率。

    常见问题与解决方案


    1. 问题:启动时输出电压不稳定
    解决办法:检查输入电压是否在规定的范围内,确认连接线是否有松动或接触不良的情况,必要时更换电路断路器。
    2. 问题:长时间工作后出现过热
    解决办法:检查工作环境是否超出规定的温度范围,适当调整散热措施,或者考虑增加冷却风扇以提高散热效果。
    3. 问题:在大负载情况下输出电流不足
    解决办法:确认负载是否在转换器的额定输出范围内,检查负载是否处于异常状态,调整负载分配,或选用更大功率的型号。

    总结和推荐


    综上所述,QUINT-PS/24DC/24DC/20 以其卓越的性能、广泛的适用性和可靠性成为了一款值得推荐的产品。特别是在自动化控制系统和通信设备等应用场景中,该产品不仅能提供稳定的电源供应,还能有效预防和解决潜在的问题。无论是在设计初期的选择,还是在后期的实际应用中,这款DC/DC转换器都是一个理想的选择。

2320102参数

参数
输出电流最大值 20A
散热方式 -
输出电压组数 1
开关频率 -
类型 -
最大容性负载 -
输出方式 Fixed
输出总功率 -
特性 -
转换效率 -
输入电压最小值 18V
输入电压最大值 32V
输出电压 24V
长*宽*高 130mm(长度)*82mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2320102厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2320102数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2320102 2320102数据手册
