IF1205S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IF系列, 10.8 → 13.2 V 直流输入, 5V 直流输出, 1W
供应商型号: 1226912P
供应商: 海外现货
标准整包数: 1

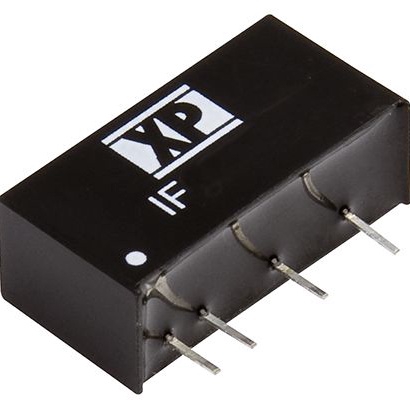

XP POWER DC-DC模块 IF1205S

IF1205S概述

    IF系列直流-直流转换器技术手册

    1. 产品简介


    IF系列直流-直流转换器是一种单输出稳压型电源模块,适用于多种应用场合,包括工业自动化、通信设备、医疗器械等领域。其紧凑的封装(SIP或DIP)使其易于安装和集成,满足了对空间有限的应用需求。

    2. 技术参数


    - 输入电压范围:5V到24V(±10%)
    - 输入反射电流:20mA pk-pk通过12µH电感,5Hz至20MHz
    - 输出电压:根据型号不同,包括3.3V、5.0V、9.0V、12.0V和15.0V
    - 最大输出电流:最高333mA(取决于输出电压)
    - 效率:最高可达68%
    - 隔离电压:标准1000VDC,可选3000VDC
    - 纹波噪声:50mVpk-pk最大值
    - 温度系数:0.02%/°C
    - 工作温度范围:-40°C到+85°C(无降额),存储温度范围为-40°C到+125°C

    3. 产品特点和优势


    IF系列直流-直流转换器的主要优势包括:
    - 高可靠性:MTBF达到4.2百万小时,提供三年保修。
    - 宽输入电压范围:适应多种电源条件,增强了系统的灵活性和鲁棒性。
    - 低纹波和噪声:适合对电源稳定性要求较高的应用场合。
    - 高效率:最大效率高达68%,有助于提高系统整体能效。
    - 多种封装选项:提供SIP和DIP两种封装形式,便于集成到各种电路板设计中。

    4. 应用案例和使用建议


    IF系列直流-直流转换器在多个领域都有广泛的应用。例如,在工业自动化设备中,用于控制电机和传感器;在通信设备中,作为各种模块的供电源;在医疗设备中,用于设备的稳定供电。
    使用建议:
    - 负载调整:确保最小负载不会影响设备正常运行。
    - 散热管理:尽管是自然冷却,但在高温环境下可能需要额外的散热措施。
    - 选择合适的封装:根据具体应用的需求选择SIP或DIP封装,以实现最佳集成效果。

    5. 兼容性和支持


    IF系列转换器与其他电子元件兼容性良好,可在广泛的电源系统中无缝集成。厂商提供了详细的技术文档和支持服务,确保客户能够顺利进行设计和维护。

    6. 常见问题与解决方案


    - 问题1:开机后无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认所有连接正确无误。

    - 问题2:输出电压不稳定。
    - 解决方案:检查负载变化情况,确认负载在规定范围内。如有需要,调节外部补偿电路。

    - 问题3:设备过热。
    - 解决方案:检查散热路径是否畅通,必要时添加散热片或风扇。

    7. 总结和推荐


    IF系列直流-直流转换器凭借其高可靠性和灵活的输入电压范围,成为工业、通信及医疗设备的理想选择。其紧凑的设计和广泛的兼容性进一步增强了其市场竞争力。总体而言,该系列产品值得推荐给需要稳定、高效电源解决方案的用户。

IF1205S参数

参数
输出方式 -
输出电压组数 1
类型 -
最大容性负载 -
转换效率 63%
开关频率 -
输出总功率 1W
特性 -
输出电压 5V
输入电压最小值 10.8V
输入电压最大值 13.2V
输出电流最大值 200mA
散热方式 -
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IF1205S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IF1205S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IF1205S IF1205S数据手册

IF1205S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 74.2733
10+ ¥ 73.1327
库存: 79
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 371.36
