FS05CT-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, FS系列, 0 → 12 V 直流输入, 500V 直流输出, 10W
供应商型号: 2565472
供应商: element14
标准整包数: 1
XP POWER DC-DC模块 FS05CT-12

FS05CT-12概述

    高质量文章:XP Power FS 系列隔离式高压直流转换器

    产品简介


    XP Power的FS系列隔离式高压直流转换器提供了坚固的设计和增强的功能,以实现长期可靠的性能。这些转换器可以输出从200V到6kV的高压直流电,封装在微型且成本效益高的PC板安装包中。FS系列基于XP EMCO的高可靠性、高压电源转换拓扑结构,每个型号都能提供高达10瓦的输出功率,并且具有低至0.7V的启动电压。输出电压与输入电压成正比,便于高压控制。该系列采用专有的准正弦波谐振振荡器,能产生干净可靠的高压,具备低纹波、低电磁干扰(EMI/RFI)和低输入纹波电流的特点。

    技术参数


    - 输出电压范围:0至200V至6kV(根据具体型号)
    - 最大输出电流:2mA至50mA(根据具体型号)
    - 最大输出功率:0至10W
    - 启动电压:典型值为0.7V
    - 隔离等级:小于±2,500V + Vout,耦合电容小于100pF,泄漏电流小于100nA
    - 工作温度范围:标准:-25°C至+75°C;可选扩展:-55°C至+85°C
    - 效率:典型值为75%至85%
    - 频率范围:25kHz至125kHz
    - 重量:小于1.6盎司(约45克)

    产品特点和优势


    - 比例线性输出:输出电压与输入电压成正比,便于高压控制。
    - 智能特性:过温保护、过压保护、断电功能等。
    - 无最小负载电流要求:无需外部负载即可正常运行。
    - 低噪声、准正弦波振荡器:具备低纹波、低EMI/RFI、低输入纹波电流和低传导发射。
    - 高隔离度:具有高输入到输出的绝缘性。
    - 短路和弧光保护:输出浪涌电流有限制,增强了安全性。
    - 高可靠性:平均故障间隔时间超过840,000小时。

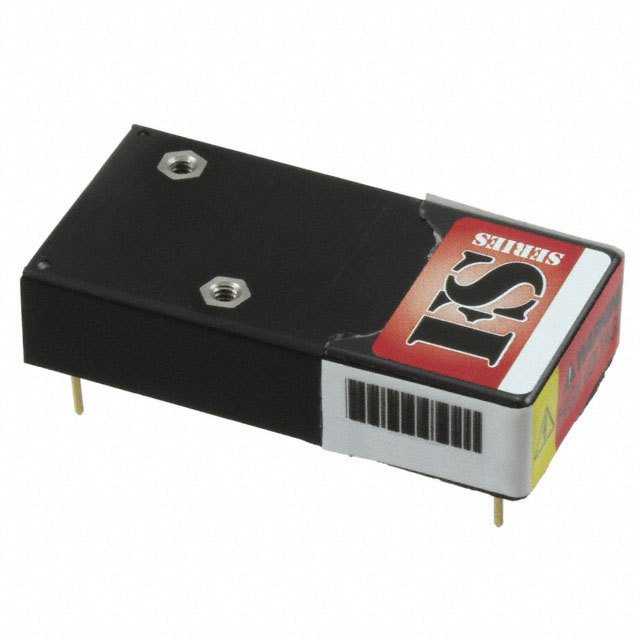

    - 优良的热管理:独特的阳极氧化铝散热器表面设计,具有两个螺纹盲孔,便于散热和安装。
    - 符合环保标准:RoHS合规,UL认证。

    应用案例和使用建议


    FS系列广泛应用于多个领域,如电泳、压电装置、电容器充电、质谱分析和静电卡盘。例如,在电泳应用中,这些转换器能够提供稳定的高压源,确保高效的分离过程。在使用这些转换器时,应注意以下几点:
    - 在轻载或无负载条件下,应减少输入电压以避免超过额定输出电压。
    - 为了保证在最大功率输出时的安全运行,需要采取适当的热管理措施。
    - 在安装和使用过程中,遵循手册中的指示,确保正确接线和接地,防止损坏设备。

    兼容性和支持


    FS系列支持多种输入电压(0-12V、15V、24V和28V),并提供标准和扩展的工作温度选项。厂商还提供了多种配件,如FS-VM适配板和FS-EB评估板,方便客户进行安装和测试。XP Power公司提供详尽的技术支持,确保用户能够顺利使用和维护这些设备。

    常见问题与解决方案


    - 问:在过温条件下,设备是否会自动关闭?
    - 答:是的,当检测到过温情况时,设备会自动关闭以保护内部组件。用户可以通过清除报警信号来恢复设备运行。

    - 问:如何设置过压保护?
    - 答:过压保护由设备内部的电路监测并自动执行。当电压超过预设阈值时,设备会自动关闭,并通过引脚6(TTL高电平)发出警报信号。
    - 问:是否需要外部负载才能正常工作?
    - 答:不需要。这些设备没有最小负载电流的要求,即使在无负载情况下也能正常运行。

    总结和推荐


    XP Power的FS系列隔离式高压直流转换器凭借其坚固的设计、增强的智能特性、出色的可靠性以及广泛的适用范围,非常适合在高压应用领域使用。这些产品在长期使用中表现出色,适用于多种高压应用,从电泳到质谱分析。如果你正在寻找一种可靠且高效的方式来生成和调节高压电源,FS系列是一个值得推荐的选择。

FS05CT-12参数

参数
最大容性负载 -
输出总功率 -
输出电压组数 2
开关频率 -
输入电压最大值 12V
输出电压 250V
特性 Proportional Output
输入电压最小值 12V(DC)
输出方式 -
散热方式 -
输出电流最大值 20mA,20mA
转换效率 85%
类型 -
长*宽*高 57.15mm(长度)*28.5mm(宽度)
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FS05CT-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FS05CT-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER FS05CT-12 FS05CT-12数据手册

FS05CT-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1392.82
5+ ¥ 1371.91
10+ ¥ 1351.02
25+ ¥ 1349.24
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1392.82
