首页  >  产品百科  >  IEU0224S12

IEU0224S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU02系列, 18 → 36 V 直流输入, 12V 直流输出, 2W
供应商型号: 2664300
供应商: element14
标准整包数: 1

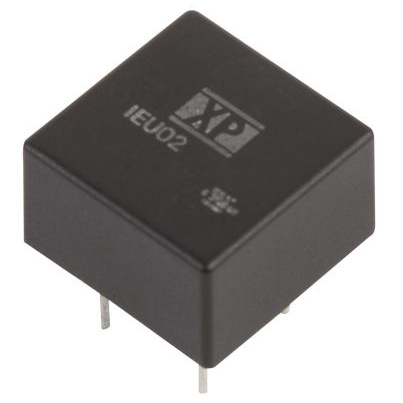

XP POWER DC-DC模块 IEU0224S12

IEU0224S12概述

    IEU02 Series DC-DC Converter 技术手册

    1. 产品简介


    IEU02系列是XP Power公司生产的一款高性能DC-DC转换器。它提供单输出和双输出选项,具有广泛的输入电压范围(4.5V至75V),能够在各种应用中提供稳定的电源。该系列产品广泛应用于通信设备、工业自动化、医疗设备和军事领域。

    2. 技术参数


    IEU02系列的技术规格如下:
    - 输入电压范围:4.5V至75V
    - 输出电压:3.3V至30V
    - 最大输出电流:±200mA(双输出)
    - 输出功率:最高可达2W
    - 效率:最高可达87%
    - 隔离电压:1500VDC
    - 工作温度范围:-40°C至+95°C
    - 存储温度范围:-50°C至+125°C
    - 开关频率:100kHz
    - 封装尺寸:0.55 x 0.55 x 0.31英寸(14.0 x 14.0 x 8.0毫米)

    3. 产品特点和优势


    - 紧凑型封装:采用DIP8封装,非常适合空间受限的应用。
    - 高效率:最高效率可达87%,减少功耗和热损耗。
    - 宽输入电压范围:适用于多种供电系统。
    - 强抗干扰能力:符合EN55022标准,确保在电磁环境中稳定运行。
    - 高隔离电压:提供1500VDC的隔离电压,确保安全可靠的电源输出。
    - 长期保修:提供三年质量保证,增强客户信心。

    4. 应用案例和使用建议


    - 通信设备:可用于交换机、路由器等设备的电源转换,确保稳定的电源供应。
    - 工业自动化:适用于PLC、传感器等设备,提供可靠的工作环境。
    - 医疗设备:确保设备的电源稳定性和安全性,提高患者治疗效果。
    - 使用建议:在安装时确保输入电容的选择合适(例如CHEMI-CON KY 220µF/100V),以提高转换器的性能。

    5. 兼容性和支持


    - 兼容性:与其他电子元件兼容,易于集成到现有系统中。
    - 支持:提供详尽的技术文档和应用指南,以及3年质保服务。

    6. 常见问题与解决方案


    - 问题1:如何正确选择外部输入电容?
    - 解决方案:建议使用CHEMI-CON KY 220µF/100V型号,确保良好的电容性能和稳定性。
    - 问题2:设备过热如何处理?
    - 解决方案:检查散热设计,确保自然对流良好。必要时可添加散热片。

    7. 总结和推荐


    IEU02系列DC-DC转换器是一款高性能、高可靠性的电源转换器。其广泛的输入电压范围、高效的输出能力和优良的隔离性能使其在多种应用场景中表现出色。经过综合评估,我们强烈推荐该产品用于各种需要稳定电源的场合。

IEU0224S12参数

参数
输入电压最小值 18V
特性 OCP,SCP
开关频率 100KHz(Typ)
输入电压最大值 36V
输出电压 12V
输出方式 Fixed
转换效率 86%
输出电流最大值 167mA
散热方式 -
输出电压组数 1
最大容性负载 -
输出总功率 2W
类型 -
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0224S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0224S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0224S12 IEU0224S12数据手册

IEU0224S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.8692 ¥ 183.0455
5+ $ 21.2128 ¥ 177.5513
10+ $ 20.5564 ¥ 172.0572
25+ $ 19.6821 ¥ 164.7388
100+ $ 18.9782 ¥ 158.8476
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 183.04
