ITZ0948D15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 18 → 75 V 直流输入, ±15V 直流输出, 9W
供应商型号: 1470-4043-ND
供应商: Digi-Key
标准整包数: 1

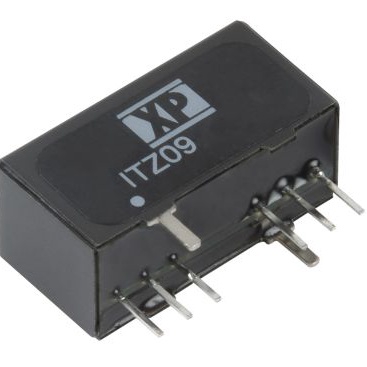

XP POWER DC-DC模块 ITZ0948D15

ITZ0948D15概述

    ITZ Series DC-DC Converter 技术手册

    产品简介


    ITZ系列DC-DC转换器是XP Power公司设计的一种紧凑型电源模块,适用于多种电子设备。该系列产品具有单输出和双输出版本,能够覆盖广泛的输入电压范围(4:1),提供从9到36伏直流电压的输入,并具备出色的性能和可靠性。该转换器广泛应用于工业自动化、通信系统、医疗设备等领域,因其小尺寸、高效率和宽泛的工作温度范围而受到市场的青睐。

    技术参数


    - 输入电压范围:9-36 VDC 和 18-75 VDC
    - 输出电压范围:3.3 V 至 15 V,可选±5 V, ±12 V, ±15 V
    - 最大输出电流:2000 mA
    - 效率:最高可达89%
    - 工作温度范围:-40 °C 至 +85 °C
    - 隔离电压:输入至输出 1600 VDC,输入/输出至外壳 1000 VDC
    - 尺寸:0.86 x 0.38 x 0.44 英寸 (21.9 x 9.6 x 11.2 mm)
    - 封装形式:SIP-8 封装
    - 重量:0.013 磅 (5.9 克)

    产品特点和优势


    1. 超紧凑设计:采用SIP-8封装,是最小尺寸的9瓦转换器之一。
    2. 宽输入电压范围:4:1的输入范围使得ITZ系列适合各种不同的供电需求。
    3. 隔离特性:1600 VDC的输入至输出隔离电压保证了极高的安全性。
    4. 无最小负载要求:无需额外的最小负载,适用于多样化的应用。
    5. 远程启停控制:通过第3引脚实现远程启停功能,便于控制系统集成。

    应用案例和使用建议


    1. 工业自动化:在工业环境中,需要高度可靠的电源供应以确保系统的稳定性。ITZ系列可以稳定地为PLC、传感器等提供可靠的电力支持。
    2. 通信系统:对于需要多个独立供电单元的通信系统,ITZ系列的双输出版本非常适用,能够为不同的模块提供独立且稳定的电压。
    3. 医疗设备:在对可靠性和精度有极高要求的医疗设备中,ITZ系列的小尺寸和高效率使其成为理想选择。
    使用建议:
    - 在输入端添加适当的滤波电容以降低输入电压波动的影响。
    - 使用适当的散热措施来管理长时间运行时产生的热量。
    - 在需要远程控制的应用中,确保连接线路具有足够的抗干扰能力。

    兼容性和支持


    ITZ系列与其他标准SIP-8封装的电子元器件兼容,方便集成。XP Power公司提供全面的技术支持和三年质保服务,确保客户在使用过程中得到充分保障。

    常见问题与解决方案


    1. Q: 转换器无法启动
    - A: 检查输入电压是否在规定范围内,确保所有连接正确。
    2. Q: 输出电压不稳定
    - A: 检查负载是否超过了规定的最大值,确认外部电路连接无误。
    3. Q: 设备过热
    - A: 检查散热措施是否到位,适当调整输入电压以减少功耗。

    总结和推荐


    ITZ系列DC-DC转换器以其独特的紧凑设计、宽泛的工作温度范围和高效的性能,在工业、通信和医疗等领域有着广泛的应用前景。我们强烈推荐使用这款高性能的产品以满足复杂的应用需求。

ITZ0948D15参数

参数
输出电压组数 2
开关频率 -
输出电压 15V
类型 -
输出方式 -
输出电流最大值 200mA,200mA
输入电压最大值 75V
特性 Remote On/Off,SCP
输出总功率 -
转换效率 87%
最大容性负载 -
散热方式 -
输入电压最小值 48V(DC)
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

ITZ0948D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0948D15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0948D15 ITZ0948D15数据手册

ITZ0948D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.08 ¥ 234.9945
5+ $ 27.2376 ¥ 227.9447
10+ $ 26.3952 ¥ 220.8948
25+ $ 25.272 ¥ 211.4951
100+ $ 23.5872 ¥ 197.3954
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 234.99
