IMM0105S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,SCP 81% 303mA 3.3V 1 9V 5V(DC) SIP-7 通孔安装
供应商型号: 1470-3567-ND
供应商: Digi-Key
标准整包数: 1

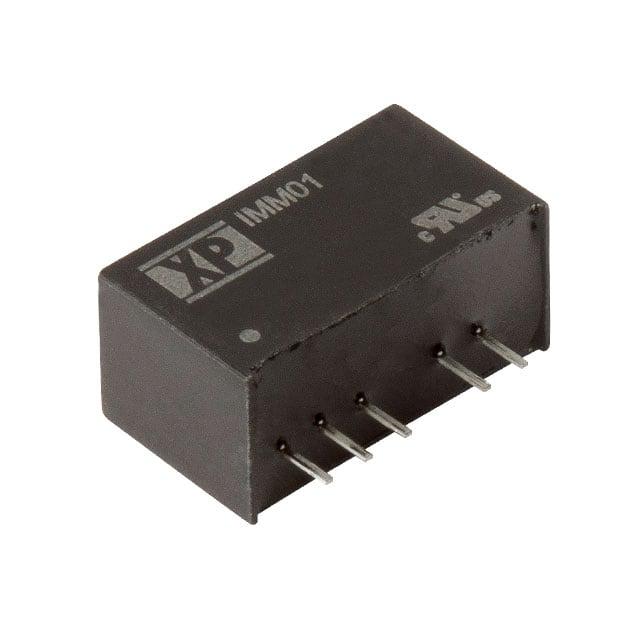

XP POWER DC-DC模块 IMM0105S3V3

IMM0105S3V3概述

    IMM01 Series DC-DC Converter

    1. 产品简介


    IMM01系列DC-DC转换器是一款高可靠性电源模块,适用于广泛的医疗设备和其他应用。它提供了单输出和双输出型号,具备低泄漏电流(2 µA)的特点。该转换器采用SIP7封装,具有紧凑的设计,可实现高效能输出。其主要特点包括全负载下工作温度范围为-20°C到+100°C,隔离电压达到1500 VAC,且具有3年的质保。

    2. 技术参数


    IMM01系列DC-DC转换器的技术参数如下:
    - 输入电压范围:4.5-9.0 VDC / 9.0-18.0 VDC
    - 输出电压范围:3.3 VDC至30 VDC(根据型号不同)
    - 最大输入电流:303 mA(最低输入电压时)
    - 最小负载:无要求
    - 线性调节率:±0.5%
    - 负载调节率:±2.0%(从10%到满载,2%从0%到10%负载)
    - 交叉调节率:±5%(仅限双输出型号)
    - 纹波噪声:1/2% pk-pk(带宽为20 MHz)
    - 效率:典型值81%(以IMM0112S12为例)
    - 过载保护:190%-310%额定输出电流
    - 切换频率:175-1000 kHz(轻负载时可能进入12-28 kHz的爆破模式)
    - 工作温度范围:-20°C到+100°C(满载时最高工作温度为60°C)

    3. 产品特点和优势


    IMM01系列DC-DC转换器的主要特点包括:
    - 广泛的应用领域:适用于医疗设备及其他工业设备,特别是需要高可靠性和严格安全标准的应用。
    - 高效率:典型的转换效率高达81%,有助于提高系统整体性能。
    - 宽泛的工作温度范围:能够适应极端的环境条件,确保在各种恶劣环境下正常运行。
    - 低泄漏电流:减少对患者的潜在风险,满足医疗设备的安全要求。

    4. 应用案例和使用建议


    IMM01系列DC-DC转换器常用于医疗设备,如便携式监护仪、诊断仪器等。这些设备通常需要稳定且可靠的电源供应。具体使用建议如下:
    - 环境温度管理:由于转换器可以在-20°C至+100°C范围内工作,但在+100°C时需要降额使用。因此,在高温环境下应考虑适当的散热措施。
    - 外部滤波器:根据EN61000-4-4标准,外部输入滤波器是必需的,以确保良好的电磁兼容性(EMC)表现。

    5. 兼容性和支持


    IMM01系列DC-DC转换器支持广泛的应用需求,并已获得多项安全认证,如UL、CSA、TUV和IEC等。制造商提供三年质保,确保用户可以安心使用。此外,详细的安装指南和应用程序注释有助于简化集成过程。

    6. 常见问题与解决方案


    - 问题:设备启动后无法正常工作。
    - 解决方案:检查输入电压是否在指定范围内,确保连接正确,确认负载没有超出规定范围。
    - 问题:转换器发热严重。
    - 解决方案:确保良好的散热条件,避免直接接触热源,必要时加装散热片或风扇。

    7. 总结和推荐


    IMM01系列DC-DC转换器凭借其高效率、宽工作温度范围及严格的泄漏电流标准,非常适合医疗设备和工业设备中的电源转换需求。对于需要高可靠性和安全性的应用场景,这款转换器是一个极佳的选择。推荐在医疗设备和其他需要稳定电源供应的应用中使用。

IMM0105S3V3参数

参数
输出电压组数 1
最大容性负载 -
转换效率 81%
类型 -
开关频率 -
输入电压最小值 5V(DC)
特性 Remote On/Off,SCP
输入电压最大值 9V
输出电压 3.3V
输出方式 -
输出总功率 -
散热方式 -
输出电流最大值 303mA
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IMM0105S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IMM0105S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IMM0105S3V3 IMM0105S3V3数据手册

IMM0105S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.04 ¥ 118.638
5+ $ 13.1144 ¥ 109.7511
25+ $ 12.168 ¥ 101.831
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 118.63
