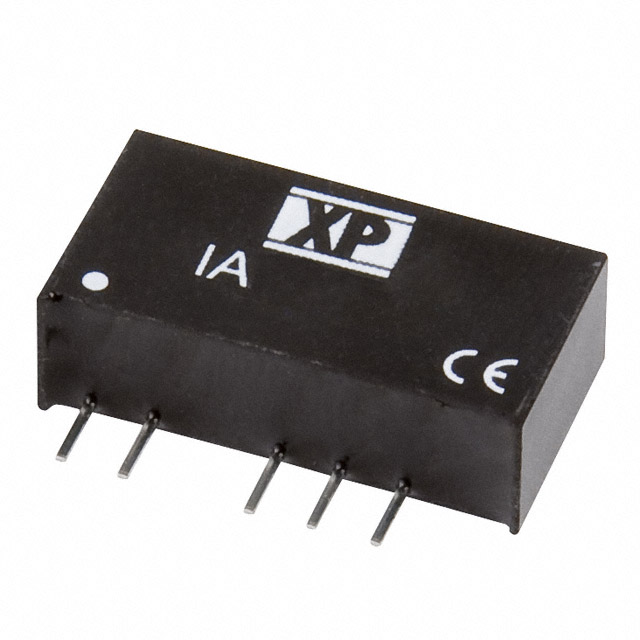

IA0505S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 1W
供应商型号: 1226827
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC模块 IA0505S

IA0505S概述


    产品简介


    IA系列电子元器件是单片隔离式直流-直流转换器,专为在各种工业环境中提供稳定可靠的电源解决方案而设计。该系列产品具有双输出端口,能够在宽输入电压范围内(±10%)进行操作。IA系列提供了多种封装选择(SIP或DIP),并且符合行业标准的引脚布局。主要应用于通信设备、医疗仪器、工业控制系统等领域,确保这些系统的电源供应稳定可靠。

    技术参数


    | 参数 | 描述 |

    | 输出功率 | 1瓦 |
    | 输入电压范围 | ±10%(±5V至±48V) |
    | 最小负载电流 | 无负载电流 |
    | 线性调节率 | 1.2%/1% ΔVin |
    | 负载调节率 | 10%(20-100%负载变化) |
    | 稳压精度 | ±3% |
    | 纹波噪声 | 75 mV pk-pk最大,带宽20 MHz |
    | 温度系数 | 0.02%/°C |
    | 最大容性负载 | ±100 µF |
    | 效率 | 见表格 |
    | 隔离电压 | 1000 VDC最小 |
    | 安全认证 | UL60950-1, CAN/CSA C22.2 No.60950-1 |

    产品特点和优势


    IA系列电子元器件具有多项独特的功能和优势,使其在市场上具备显著的竞争力。这些优势包括:
    - 高效率:在不同的负载条件下能够保持较高的转换效率,从而减少能量损耗。
    - 宽输入电压范围:能够适应不同的电源环境,提高系统可靠性。
    - 高隔离电压:1000 VDC的隔离电压确保电气安全。
    - 高稳定性:出色的温度系数和线性/负载调节率,保证了输出电压的稳定。
    - 长寿命:平均无故障时间超过1.1百万小时,提供长久稳定的性能表现。
    - 易于集成:多种封装选项(SIP或DIP),方便与不同类型的电路板配合使用。

    应用案例和使用建议


    IA系列电子元器件适用于多种应用场合,如通信设备、医疗仪器、工业控制系统等。例如,在一个工业自动化控制系统中,IA系列可以作为核心电源模块,为传感器、执行器和其他关键部件提供稳定电源。为了确保最佳性能,我们建议在使用时注意以下几点:
    - 在设计电路时,应考虑合适的输入电压和负载条件。
    - 确保负载在合理范围内,以避免不必要的电压波动。
    - 根据具体应用需求选择合适的封装形式。

    兼容性和支持


    IA系列电子元器件具有良好的兼容性,可与其他常见的电子元器件或设备配合使用。此外,制造商提供了详尽的技术支持和维护服务,包括产品手册、应用指南和技术咨询。这为用户在选择和使用过程中提供了便利和支持。

    常见问题与解决方案


    在使用IA系列电子元器件时,可能会遇到一些常见问题,以下是几个典型问题及其解决方案:
    - 问题:负载电流过大导致输出电压不稳。
    - 解决方案:检查负载电流是否超出规定范围,必要时添加额外的负载电阻以降低电流。

    - 问题:输出纹波噪声过高。
    - 解决方案:确保输入电压稳定,并检查电路板上的滤波电容是否正常工作。

    - 问题:单元在空载时无法达到所有规格要求。
    - 解决方案:建议在使用时避免完全无负载运行,确保有一定的负载以满足性能指标。

    总结和推荐


    综上所述,IA系列电子元器件是一款高效、稳定且可靠的电源解决方案,适合广泛的应用场景。其高效率、宽输入电压范围、高隔离电压等特点使其在市场上具备显著的竞争优势。我们强烈推荐这一系列产品,尤其是在需要高度可靠和高性能电源的场合。

IA0505S参数

参数
转换效率 74%
特性 -
输出电压组数 2
输出电压 5V
输入电压最小值 4.5V
输出电流最大值 100mA
开关频率 -
最大容性负载 -
输出方式 -
散热方式 -
输入电压最大值 5.5V
输出总功率 2W
类型 -
长*宽*高 19.3mm(长度)*6.09mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IA0505S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IA0505S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IA0505S IA0505S数据手册

IA0505S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.3305
5+ ¥ 55.2005
10+ ¥ 42.4134
库存: 36
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.33
