IML0215D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IML02系列, 13.5 → 16.5 V 直流输入, ±12V 直流输出, 2W
供应商型号: 1470-3689-ND
供应商: Digi-Key
标准整包数: 1

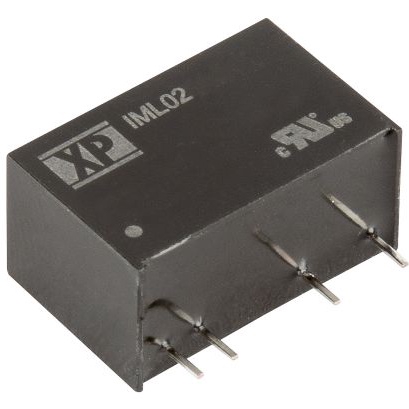

XP POWER DC-DC模块 IML0215D12

IML0215D12概述

    # IML02 Series DC-DC Converter

    产品简介


    IML02系列直流-直流转换器是专为医疗和其他高可靠性应用设计的产品。它们采用SIP7封装,具有单输出和双输出两种型号,提供广泛的输入电压范围(4.5V至26.4V)和多种输出电压选择。这些转换器的主要功能是在不同的输入电压下提供稳定可靠的直流输出电压,适用于医疗器械、通信设备、工业控制系统等多个领域。

    技术参数


    以下是IML02系列DC-DC转换器的关键技术规格和性能参数:
    - 输入电压范围:4.5-5.5V, 10.8-13.2V, 13.5-16.5V, 21.6-26.4V
    - 输出电压:3.3V, 5V, 9V, 12V, 15V;±3.3V, ±5V, ±9V, ±12V, ±15V
    - 输出电流:最大输出电流为600mA(单输出)或303mA(双输出)
    - 效率:最高可达83%
    - 隔离度:4000VAC,符合1xMOPP标准
    - 患者泄漏电流:2µA
    - 温度系数:0.03%/°C
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+125°C
    - 重量:约0.009磅(4.2克)
    - 尺寸:0.77 x 0.39 x 0.49英寸(19.5 x 9.8 x 12.5毫米)

    产品特点和优势


    IML02系列DC-DC转换器具备以下显著特点和优势:
    1. 广泛的应用适应性:可应用于多个领域,包括医疗设备、通信系统和工业控制设备。
    2. 高可靠性:能够在-40°C到+85°C的工作温度范围内满载运行,确保长期稳定的工作性能。
    3. 高效率:最高效率可达83%,有助于降低功耗并提高系统整体性能。
    4. 隔离设计:4000VAC的隔离度保证了电路的安全性,同时符合医疗安全标准。
    5. 低泄漏电流:2µA的患者泄漏电流确保医疗设备的安全操作。

    应用案例和使用建议


    IML02系列转换器非常适合需要高可靠性和稳定性的工作环境。例如,在医疗设备中,稳定的电源供应对于设备正常运行至关重要。为了获得最佳效果,建议在实际应用中尽量靠近模块安装输入滤波组件(如C1, C2, 和 L),以减少辐射噪声。此外,通过使用指定的外部组件(如SMDJ二极管)可以更好地满足抗干扰测试要求。

    兼容性和支持


    IML02系列转换器采用SIP7封装,易于集成到现有系统中。制造商提供了详尽的技术支持文档和应用指南,帮助用户进行正确安装和调试。同时,产品享有3年的保修期,确保用户的长期利益。

    常见问题与解决方案


    1. 问题:设备启动时出现异常
    - 解决方案:检查输入电压是否在规定的范围内,并确认所有连接点是否牢固。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否在规定范围内,必要时增加外部滤波电容器。
    3. 问题:设备发热
    - 解决方案:确保良好的自然对流冷却,并避免长时间过载运行。

    总结和推荐


    综上所述,IML02系列DC-DC转换器以其高效率、高可靠性、宽泛的工作温度范围和优秀的患者安全特性成为市场上的一款优质产品。无论是医疗设备还是其他高要求的工业应用,这款转换器都是一个理想的选择。我们强烈推荐此产品给需要稳定电源供应的项目团队。

IML0215D12参数

参数
输出电压组数 2
输出电压 12V
输出电流最大值 83mA,83mA
特性 SCP
输出方式 -
散热方式 -
类型 -
最大容性负载 -
转换效率 80%
输出总功率 -
输入电压最小值 15V(DC)
开关频率 -
输入电压最大值 16.5V
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IML0215D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IML0215D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IML0215D12 IML0215D12数据手册

IML0215D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.018 ¥ 76.2021
5+ $ 8.748 ¥ 73.9206
10+ $ 8.164 ¥ 67.6592
25+ $ 7.8208 ¥ 64.8149
100+ $ 7.2904 ¥ 60.4192
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 76.2
