QSB10024S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB100系列, 9 → 36 V 直流输入, 5V 直流输出, 100W
供应商型号: 1718665
供应商: 海外现货
标准整包数: 1

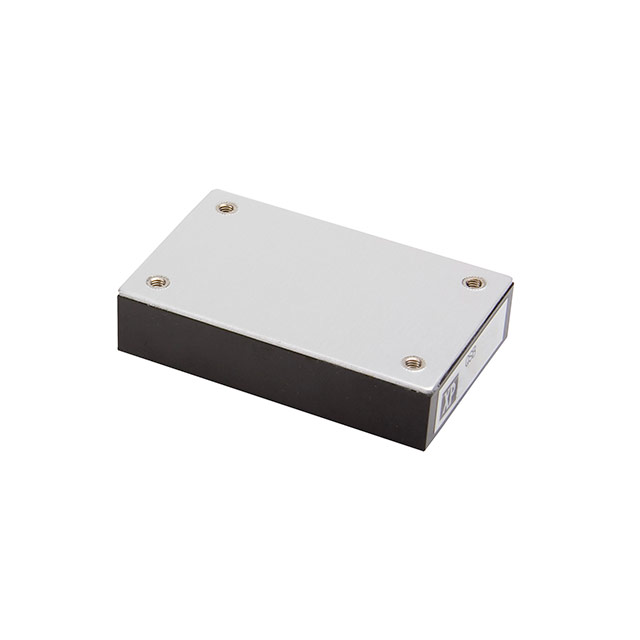

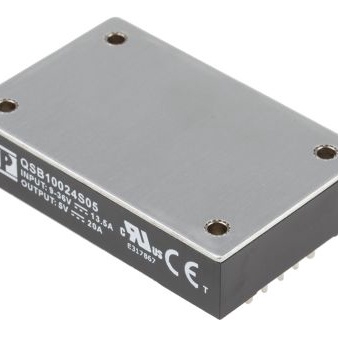

XP POWER DC-DC模块 QSB10024S05

QSB10024S05概述

    QSB系列直流电源模块技术手册

    产品简介


    QSB系列直流电源模块是一款高效能、宽输入电压范围的开关电源,广泛应用于工业自动化、通信设备、医疗仪器以及各类电子产品。其主要功能包括提供稳定可靠的输出电压,具备远程控制和遥感补偿能力,确保在各种复杂环境下都能正常工作。

    技术参数


    - 功率范围:75-350瓦
    - 输入电压范围:9-36 VDC(24V典型)、18-75 VDC(48V典型)
    - 效率:最高可达92.5%
    - 输出电压:可调节范围±10%,初始设定精度±1.5%最大
    - 输出电流:详见下表
    - 工作温度:-40°C至+100°C
    - 保护功能:过压保护(115-140%)、短路保护(连续)、热关断(壳温>105°C)
    - 隔离电压:输入到输出1500 VDC,输入到外壳1500 VDC,输出到外壳1500 VDC
    - 隔离电阻:107Ω
    - 隔离电容:QSB75-200:100pF典型;QSB350:1000pF典型
    - 电磁兼容性:符合EN55022、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5和EN61000-4-6标准
    - 安全认证:UL60950-1D

    产品特点和优势


    1. 高功率密度:每立方英寸的输出功率高达123.0 W(QSB350系列)。
    2. 远程控制和遥感补偿:方便实现系统级管理。
    3. 宽输入电压范围:适应不同电源输入条件。
    4. 优异的温度适应性:可在-40°C至+100°C的工作温度范围内可靠运行。
    5. 长期保修:提供3年质保,增强用户信心。

    应用案例和使用建议


    QSB系列电源模块被广泛应用于多种场景,如:
    - 工业自动化设备,保证生产过程的稳定性。
    - 通信基站,为电信设备提供稳定电源。
    - 医疗仪器,确保关键设备供电不间断。
    使用建议:
    - 在实际应用中,根据环境温度选择合适的风速以优化散热效果。
    - 连接外置电容以维持输出电压的稳定性。
    - 根据负载需求选择适当的电源型号,例如QSB100适用于大电流输出场合,而QSB350则更适合于高功率需求的应用。

    兼容性和支持


    QSB系列电源模块设计时充分考虑了与其他电子元件的兼容性,适用于大多数工业标准连接器。此外,制造商提供了全面的技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,确保连接正确且无接触不良。

    2. 问题:无法启动。
    - 解决方案:检查电源模块的输入连接是否完好,确认输入电压是否达到启动阈值。

    3. 问题:输出电流不足。
    - 解决方案:检查负载是否超出模块的额定输出电流,适当调整负载以匹配电源规格。

    总结和推荐


    综上所述,QSB系列直流电源模块凭借其高功率密度、宽输入电压范围及卓越的温度适应性,在多个领域内展现出强大的应用潜力。鉴于其优秀的技术指标和广泛的适用范围,强烈推荐用于需要稳定可靠电源供应的应用场合。

QSB10024S05参数

参数
开关频率 -
散热方式 -
输入电压最小值 9V~36V(DC)
输出总功率 -
输出电压组数 1
输出方式 -
输出电压 5V
最大容性负载 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
转换效率 86.5%
输出电流最大值 20A
输入电压最大值 36V
类型 -
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB10024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB10024S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB10024S05 QSB10024S05数据手册

QSB10024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
