IMM0112D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IMM01系列, 9 → 18 V 直流输入, ±12V 直流输出, 1W
供应商型号: 1619044
供应商: 海外现货
标准整包数: 10

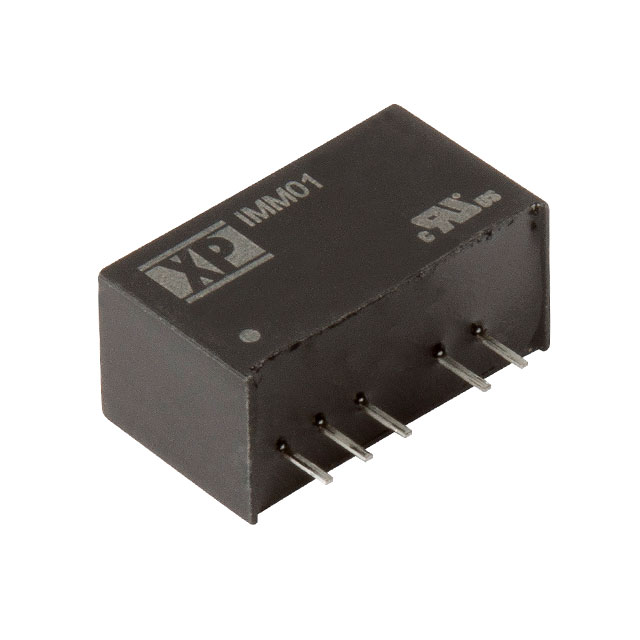

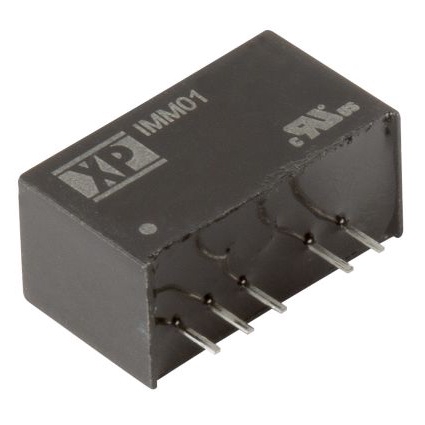

XP POWER DC-DC模块 IMM0112D12

IMM0112D12概述

    # IMM01 系列 DC-DC 转换器技术手册

    产品简介


    IMM01 系列 DC-DC 转换器是一款高性能的电源转换模块,专为医疗设备和其他对可靠性和安全要求较高的应用场景设计。该系列产品具有单输出和双输出两种型号,广泛应用于医疗器械、通信设备和工业控制系统等领域。其独特的设计确保了高效率、低功耗以及卓越的安全性能。
    主要特点:
    - 患者泄漏电流低至 2 µA:满足严格的医疗标准要求。
    - 宽输入电压范围:4.5V 至 18V 的宽输入电压范围,适合多种供电条件。
    - 紧凑型 SIP7 封装:体积小巧,便于集成到各种空间受限的设计中。
    - 高可靠性:提供长达 1 兆小时的平均无故障时间(MTBF)。

    技术参数


    以下是 IMM01 系列 DC-DC 转换器的关键技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 3.3 | 30 VDC | 见模型和评级表格 |
    | 患者泄漏电流 | 2 µA
    | 初始设置精度 | ±2 % | 3.3V 和 5V 在满载时 |
    | 输入电压范围 | 4.5 | 9 | 18 | VDC | 分别对应 5V 和 12V 标称输入 |
    | 开机浪涌电流 | 0.05 A | 2 秒内 |
    | 效率 | 64 | 78 | 81 | % | 典型值为 IMM0112S12 |
    | 隔离:输入至输出 | 1500 VAC | 250VAC 工作电压,1 MOPP |
    | 开关频率 | 175 | 1000 kHz | 可能进入轻负载下的 12-28kHz 突发模式 |

    产品特点和优势


    IMM01 系列 DC-DC 转换器凭借其优异的技术指标,在医疗设备行业具有显著的优势。其超低的患者泄漏电流使得它成为符合严格国际医疗安全标准的理想选择。此外,紧凑的设计和高效的能源利用使其成为小型化和节能化设计的理想解决方案。

    应用案例和使用建议


    应用案例:
    - 医疗监护仪
    - 便携式诊断工具
    - 工业自动化控制
    使用建议:
    在安装过程中,应确保所有外部滤波组件正确连接以防止过压和电磁干扰。同时,根据具体的应用需求调整合适的输入电容值以获得最佳性能。

    兼容性和支持


    IMM01 系列产品经过多家权威机构认证,包括 UL、CSA 和 TUV 等。这些认证保证了产品的全球适用性。此外,制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 设备启动困难 | 确认远程开关状态 |

    总结和推荐


    综上所述,IMM01 系列 DC-DC 转换器以其卓越的性能和广泛的应用范围,在医疗及其他高要求行业中表现出色。我们强烈推荐此款产品给需要高效、稳定电源供应的专业人士和企业。无论是从性价比还是技术支持角度来看,这款产品都是一个值得信赖的选择。

IMM0112D12参数

参数
散热方式 -
输出方式 -
类型 -
开关频率 -
输出电压 12V
输出电流最大值 42mA,42mA
特性 Remote On/Off,SCP
转换效率 81%
输出总功率 -
输出电压组数 2
最大容性负载 -
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
长*宽*高 19.5mm(长度)*9.2mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IMM0112D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IMM0112D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IMM0112D12 IMM0112D12数据手册

IMM0112D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
