IE2405S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 21.6 → 26.4 V 直流输入, 5V 直流输出, 1W
供应商型号: 1226899P
供应商: 海外现货
标准整包数: 1

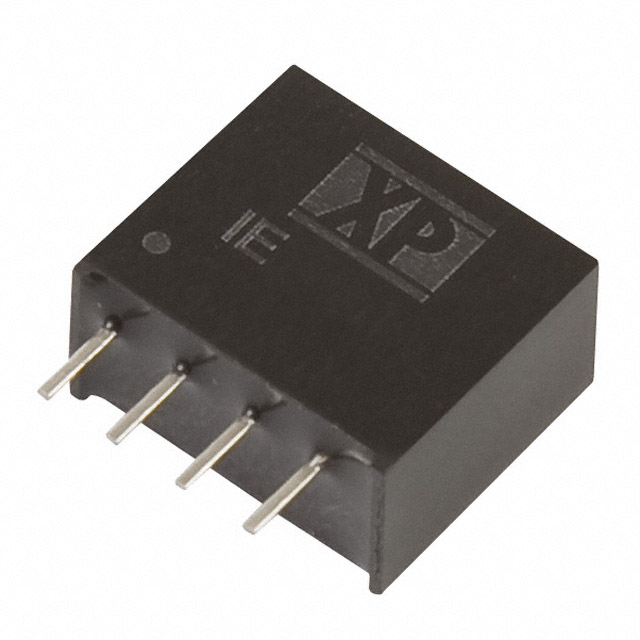

XP POWER DC-DC模块 IE2405S

IE2405S概述

    电子元器件产品技术手册:IE系列直流-直流转换器

    产品简介


    IE系列是针对电源管理设计的高性能直流-直流(DC-DC)转换器。该系列产品提供单路输出,适用于多种应用场景,如通信设备、工业自动化、医疗仪器等。采用SIP或DIP封装形式,体积小巧且易于安装,能够满足不同设备的需求。

    技术参数


    - 输入电压范围:±10%
    - 输入电流:20 mA峰值至12 µH电感5 Hz,最大到20 MHz
    - 输入反向电压:无
    - 输出电压:详见表格
    - 最小负载:无负载情况下不损坏单元但可能无法满足所有规格
    - 线性调节率:±1.2%/1% ΔVin
    - 负载调节率:±10%,20%-100%负载变化;3.3V型号±20%
    - 设定点精度:±3%
    - 纹波与噪声:100mV峰峰值,20 MHz带宽
    - 温度系数:0.02%/°C
    - 最大容性负载:220 µF
    - 效率:详见表格
    - 隔离电压:1000 VDC,3000 VDC可选
    - 隔离电阻:10^9 Ω
    - 隔离电容:60 pF典型值
    - 开关频率:40-150 kHz可变
    - 平均无故障时间(MTBF):>1.1百万小时(MHRs)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 外壳温度:100°C最大值
    - 冷却方式:自然对流冷却

    产品特点和优势


    IE系列转换器具有高可靠性、高效率及宽输入电压范围等显著优势。它采用紧凑型SIP或DIP封装,适合于空间受限的应用场景。此外,该系列产品还提供了高达3000 VDC的隔离电压选项,提高了安全性和抗干扰能力,尤其适用于需要强电隔离的应用场合。

    应用案例和使用建议


    该系列产品被广泛应用于通信设备、工业控制、医疗设备等领域的电源模块。例如,在通信设备中,可以作为各种电路板上的电源供应模块,确保整个系统的稳定运行。对于使用建议,用户需注意避免长时间在无负载状态下运行,以防止性能降低。同时,根据不同的应用场景选择合适的型号,确保效率最大化。

    兼容性和支持


    IE系列转换器与其他电子元件兼容良好,可在多种系统中无缝集成。厂商提供了3年的质保服务,并提供技术支持,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:长时间无负载运行是否会损坏设备?
    解答:不会导致损坏,但可能无法达到所有规格要求。
    2. 问题:如何提高转换器的效率?
    解答:选择合适的工作模式,根据具体负载情况调整输入电压。

    总结和推荐


    总体来看,IE系列直流-直流转换器以其高效能、可靠性和广泛的适用性在市场上具备较强的竞争力。对于追求高性价比和高性能的电子设备设计者而言,这是一个值得考虑的选择。强烈推荐用于需要高稳定性、高效率电源管理的应用场景。

IE2405S参数

参数
输出电压组数 1
输出总功率 1W
输入电压最大值 26.4V
输出电流最大值 200mA
输出电压 5V
类型 -
最大容性负载 -
特性 -
转换效率 75%
输入电压最小值 24V
开关频率 40KHz~150KHz
散热方式 -
输出方式 Fixed
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE2405S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE2405S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE2405S IE2405S数据手册

IE2405S封装设计

查看详情并下载
Symbol
Footprint
3D Model
