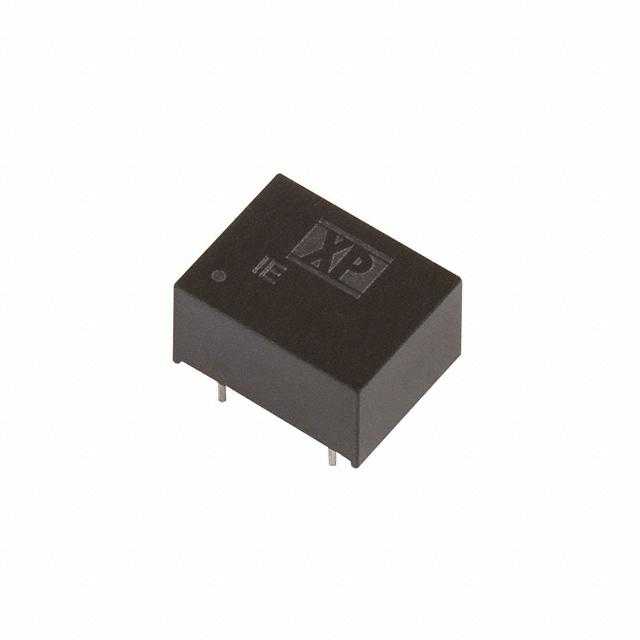

IE2403D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: 72% 300mA 3.3V 1 26.4V 通孔安装
供应商型号: 2536052
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC模块 IE2403D

IE2403D概述


    产品简介


    IE系列单输出DC-DC转换器是适用于各种应用的小型高效电源解决方案。它提供单输出电压,支持SIP(单列直插式封装)和DIP(双列直插式封装),并且具备高隔离电压(最低1000 VDC,可选3000 VDC)。这些转换器广泛应用于工业控制、通信设备、医疗设备以及各类嵌入式系统中。

    技术参数


    - 输入电压范围:±10%的标称值
    - 输入反射电流:最高20 mA pk-pk通过12 µH电感器(5 Hz至20 MHz)
    - 输入反向电压保护:无
    - 输出电压:见表格(具体型号对应的输出电压请参阅下文)
    - 最小负载:无(5)
    - 线路调节率:1.2%/1% Δ Vin
    - 负载调节率:10%(20-100%负载变化)
    - 设置点精度:±3%
    - 纹波噪声:最大100 mV pk-pk,带宽20 MHz
    - 温度系数:0.02%/°C
    - 最大容性负载:220 µF
    - 效率:见表格(具体型号对应的效率请参阅下文)
    - 隔离电压:1000 VDC(可选3000 VDC)
    - 隔离电阻:10^9 Ω
    - 隔离电容:60 pF典型值
    - 开关频率:40-150 kHz可变
    - 平均无故障时间(MTBF):>1.1 MHrs(符合MIL-HDBK-217F标准,25 °C)
    - 工作温度范围:-40 °C至+85 °C
    - 存储温度范围:-40 °C至+125 °C
    - 外壳温度:最大100 °C
    - 冷却方式:自然对流冷却

    产品特点和优势


    IE系列DC-DC转换器以其小型化设计和高效率著称。其关键优势包括:
    - 高隔离电压:最低1000 VDC的隔离电压,确保电路的安全性和可靠性。
    - 多种封装选项:提供SIP和DIP两种封装,便于不同应用场合的选择。
    - 宽输入电压范围:能够适应各种输入电压条件。
    - 优良的负载调节性能:即使在负载变化时也能保持稳定的输出电压。
    - 长保修期:3年的保修期体现了制造商对其产品质量的信心。

    应用案例和使用建议


    IE系列DC-DC转换器适用于广泛的工业和消费电子设备。例如,在工业控制系统中,它们可以为传感器和其他低功耗组件提供稳定的电源。在通信设备中,这些转换器可以用于确保信号传输的稳定性和准确性。针对某些应用,用户可以根据需要选择不同的封装类型以适应空间限制。
    使用建议:
    - 确保输入电压在额定范围内,避免电压波动影响输出稳定性。
    - 在高负载情况下进行充分散热,确保良好的运行环境。
    - 使用时应尽量避免长时间处于无负载状态,以保证最佳性能和延长使用寿命。

    兼容性和支持


    IE系列转换器与其他标准电子元器件具有良好的兼容性,可以轻松集成到现有系统中。制造商提供了详细的技术文档和支持服务,确保用户在安装和使用过程中获得充分的帮助。此外,对于产品相关的任何问题,都可以联系技术支持团队获得快速响应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,检查负载是否过载 |
    | 效率低下 | 检查散热是否良好,确认没有过载 |
    | 输出电压异常 | 重新检查接线和连接点是否有松动 |

    总结和推荐


    总体而言,IE系列DC-DC转换器是一款高度可靠且高效的电源解决方案。它的多功能性、卓越的性能和长久的保修期使其成为许多应用的理想选择。无论是工业自动化还是通信设备,IE系列都能提供优质的电源保障。因此,强烈推荐这一系列产品给那些需要高性能和高可靠性的客户。

IE2403D参数

参数
散热方式 -
输出电压 3.3V
最大容性负载 -
输出方式 -
输入电压最大值 26.4V
转换效率 72%
输入电压最小值 -
输出电压组数 1
输出电流最大值 300mA
特性 -
类型 -
输出总功率 -
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE2403D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE2403D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE2403D IE2403D数据手册

IE2403D封装设计

查看详情并下载
Symbol
Footprint
3D Model
