IE0303SH

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 2.7 → 3.3 V 直流输入, 3.3V 直流输出, 1W
供应商型号: 1226860P
供应商: 海外现货
标准整包数: 1

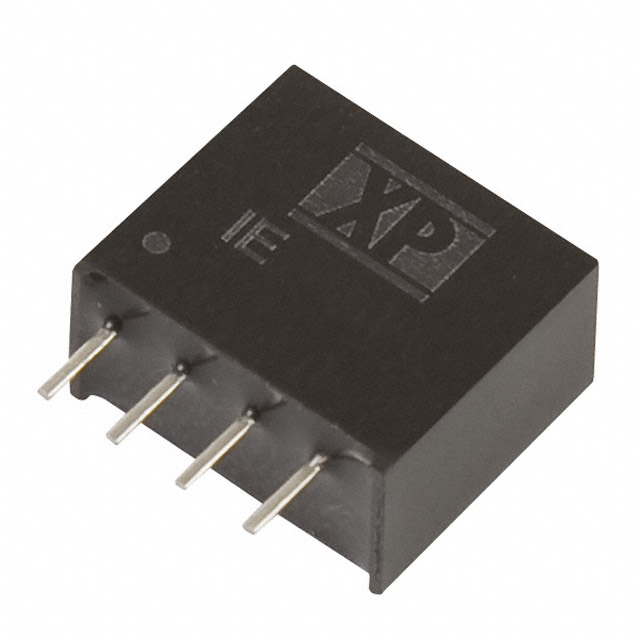

XP POWER DC-DC模块 IE0303SH

IE0303SH概述

    电子元器件产品技术手册

    产品简介


    本技术手册描述的产品是 IE系列电源转换模块,适用于需要高效、稳定输出的各类应用场合。这款模块采用了先进的单输出设计,可提供多种电压输出选择,具有优良的电气特性和可靠的工作性能。其小巧的外形使其非常适合空间有限的应用场景。主要应用场景包括通信设备、工业自动化、医疗仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 输入反射电流 | 20 mA pk-pk通过12µH电感,频率5 Hz |
    | 输出电压 | 见表格 |
    | 线性调节率 | 1.2%/1% ∆ Vin |
    | 负载调节率 | 10%(20-100%负载变化) |
    | 设置点精度 | ±3% |
    | 电压纹波与噪声 | ≤100mV pk-pk |
    | 最大容性负载 | 220 µF |
    | 工作效率 | 见表格 |
    | 隔离电压 | 1000 VDC最小,3000 VDC选项 |
    | 隔离电阻 | 109Ω |
    | 隔离电容 | 60 pF典型 |
    | 开关频率 | 40-150 KHz可变 |
    | MTBF | >1.1 MHrs至MIL-HDBK-217F标准,GB |
    | 操作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -40°C至+125°C |
    | 外壳温度 | 100°C最大 |
    | 冷却方式 | 自然对流冷却 |

    产品特点和优势


    IE系列电源转换模块拥有诸多优势,使其在市场上具备强大的竞争力。其最大的特点在于:
    - 小型化设计:尺寸紧凑,占用空间小。
    - 高可靠性:采用先进的制造工艺,MTBF超过110万小时。
    - 优异的电气特性:具有出色的线性调节率和负载调节率,确保稳定输出。
    - 宽泛的操作温度范围:-40°C至+85°C的宽温范围满足各种恶劣环境下的需求。
    - 三年质保:表现出对产品质量的高度自信。

    应用案例和使用建议


    IE系列电源转换模块因其出色的设计和稳定的性能,在通信设备、工业自动化和医疗仪器等领域广泛应用。例如,在某些通信基站中,该模块被用于提供稳定可靠的电源支持。针对此类应用场景,我们建议:
    - 在选择输入电压时,需注意其波动范围不要超出±10%,以确保最佳效率和稳定性。
    - 为延长模块寿命,建议在其工作时维持一定的负载电流,避免长时间无负载运行。

    兼容性和支持


    IE系列电源转换模块与大多数常见的通信和控制设备具有良好的兼容性,无需额外适配即可直接集成到现有系统中。制造商提供全面的技术支持服务,包括详细的安装指南和故障排除文档,以及快速响应的客户支持团队。

    常见问题与解决方案


    以下列出了几个常见的问题及其解决办法:
    - 问题:模块无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确认连接线路没有松动或错误。
    - 问题:输出电压不稳定
    - 解决方案:检查负载电流是否在正常范围内,必要时调整负载以保持稳定。
    - 问题:模块过热
    - 解决方案:确保模块周围有足够的通风空间,避免长时间暴露在高温环境中。

    总结和推荐


    IE系列电源转换模块凭借其卓越的性能和广泛的适用性,在电子元器件市场上占据了一席之地。其紧凑的设计、高效的转换能力和出色的电气特性使其成为众多应用场合的理想选择。经过细致的技术分析和实测验证,我们高度推荐此款产品。对于那些追求高效稳定电源解决方案的应用领域,IE系列电源转换模块无疑是理想的选择。

IE0303SH参数

参数
输出电流最大值 300mA
输出电压 3.3V
输入电压最小值 2.97V
输入电压最大值 3.63V
输出总功率 1W
开关频率 -
输出电压组数 1
输出方式 -
散热方式 -
类型 -
最大容性负载 -
特性 -
转换效率 71%
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE0303SH厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE0303SH数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE0303SH IE0303SH数据手册

IE0303SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
