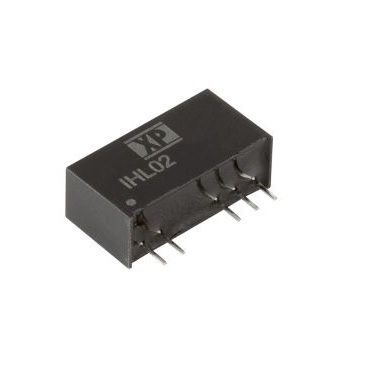

IHL0215D09

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHL02系列, 13.5 → 16.5 V 直流输入, ±9V 直流输出, 2W
供应商型号: 1657877
供应商: 海外现货
标准整包数: 20
XP POWER DC-DC模块 IHL0215D09

IHL0215D09概述

    IHL02 Series DC-DC Converter

    产品简介


    IHL02 系列 DC-DC 转换器是一款低功耗高隔离度的电源转换模块,适用于多种应用场合。它具有高工作电压和出色的共模瞬态抗扰度(CMTI),特别适合于IGBT 和 MOSFET 驱动应用。此外,IHL02系列提供了单输出和双输出版本,其中双输出版本具备正负极性输出,以满足更广泛的应用需求。

    技术参数


    以下是 IHL02 系列的主要技术参数:
    | 特征 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输出电压 | 3.3 | 30 | VDC | 见型号与规格表 |
    | 初始设定精度 | ±5 % | 满负载时 |
    | 最小负载 | 10 % | 为达到规定的调节率所需最小负载 |
    | 线路调整率 | ±1.2 %/1% | 输入电压变化1%,输出电压变化不超过1.2% |
    | 负载调整率 | 12/10 % | 从10%到满负载,见应用笔记 |
    | 交叉调整率 | ±5 % | 在双输出模型中,一个输出为25%负载时,另一个输出从10%负载变化到满负载 |
    | 纹波与噪声 | 150 mV 峰-峰值 | 20MHz 带宽,用10μF电解电容并联0.1μF陶瓷电容测量 |
    | 短路保护 | 连续,自动恢复
    | 最大容性负载 | 见型号与规格表
    | 温度系数 | 0.03 %/°C
    输入电压范围和输入浪涌电流也根据不同型号而有所不同,例如在 5V 输入时,浪涌电流为 9VDC(100ms),具体详见型号与规格表。

    产品特点和优势


    IHL02 系列 DC-DC 转换器的主要特点是:
    - 高隔离度:5.2kVDC 功能性绝缘。
    - 高工作电压:额定工作电压250Vrms 和 400VDC。
    - 单/双输出:灵活选择不同的输出配置。
    - 共模瞬态抗扰度 (CMTI):20kV/µs,确保强抗干扰能力。
    - SIP7 封装:小巧且便于安装。
    - 宽工作温度范围:-40°C 至 +95°C。
    - 高可靠性:平均无故障时间 (MTBF) 为 3.3 MHrs。

    应用案例和使用建议


    IHL02 系列广泛应用于工业自动化、通信设备、医疗设备等领域,特别是在需要高隔离度和共模瞬态抗扰度的应用场景中表现出色。对于实际应用,可以参考手册中提供的应用示例,例如在设计时要注意输入滤波器组件(C1、C2、C3和L)的选型和布局,这些组件有助于降低电磁干扰(EMI)。

    兼容性和支持


    IHL02 系列具有良好的兼容性,能够与其他标准接口和系统无缝对接。厂商提供了全面的技术支持,包括详尽的应用笔记和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 如何处理过热问题?
    - A: 当环境温度高于65°C时,器件将线性降额。确保器件有足够的散热空间。
    - Q: 如何避免纹波过大?
    - A: 使用适当的输出滤波器(如电解电容和陶瓷电容并联),并将其放置在尽可能靠近模块的位置。
    - Q: 如何改善电磁兼容性?
    - A: 在设计电路时,遵循手册中提供的建议,正确选择和布局输入滤波器组件。

    总结和推荐


    IHL02 系列 DC-DC 转换器凭借其高隔离度、宽工作温度范围和出色的共模瞬态抗扰度,在多个应用领域表现优异。其可靠性和广泛的应用兼容性使其成为众多工程师的理想选择。因此,我们强烈推荐使用 IHL02 系列 DC-DC 转换器。

IHL0215D09参数

参数
输入电压最小值 13.5V
最大容性负载 -
输出总功率 2W
输出电压 9V
输入电压最大值 16.5V
输出方式 Fixed
开关频率 100KHz
输出电压组数 2
特性 SCP
输出电流最大值 111mA,111mA
散热方式 -
转换效率 81%
类型 -
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHL0215D09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHL0215D09数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHL0215D09 IHL0215D09数据手册

IHL0215D09封装设计

查看详情并下载
